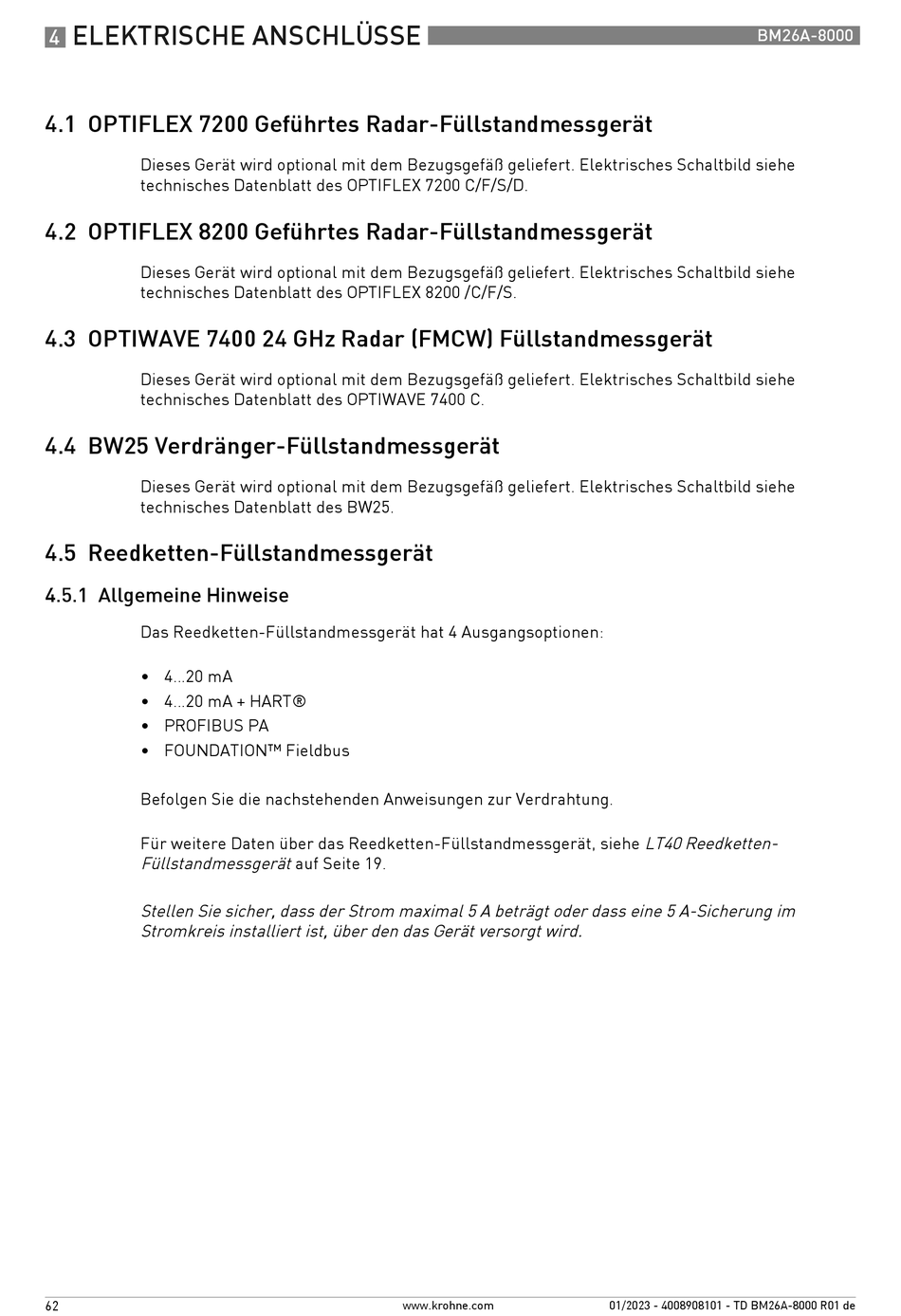

ELEKTRISCHE ANSCHLÜSSE
4
4.1 OPTIFLEX 7200 Geführtes Radar-Füllstandmessgerät
Dieses Gerät wird optional mit dem Bezugsgefäß geliefert. Elektrisches Schaltbild siehe
technisches Datenblatt des OPTIFLEX 7200 C/F/S/D.
4.2 OPTIFLEX 8200 Geführtes Radar-Füllstandmessgerät
Dieses Gerät wird optional mit dem Bezugsgefäß geliefert. Elektrisches Schaltbild siehe
technisches Datenblatt des OPTIFLEX 8200 /C/F/S.
4.3 OPTIWAVE 7400 24 GHz Radar (FMCW) Füllstandmessgerät
Dieses Gerät wird optional mit dem Bezugsgefäß geliefert. Elektrisches Schaltbild siehe
technisches Datenblatt des OPTIWAVE 7400 C.
4.4 BW25 Verdränger-Füllstandmessgerät
Dieses Gerät wird optional mit dem Bezugsgefäß geliefert. Elektrisches Schaltbild siehe
technisches Datenblatt des BW25.
4.5 Reedketten-Füllstandmessgerät

4.5.1 Allgemeine Hinweise

Das Reedketten-Füllstandmessgerät hat 4 Ausgangsoptionen:
• 4...20 mA
• 4...20 mA + HART®
• PROFIBUS PA
• FOUNDATION™ Fieldbus
Befolgen Sie die nachstehenden Anweisungen zur Verdrahtung.
Für weitere Daten über das Reedketten-Füllstandmessgerät, siehe LT40 Reedketten-
Füllstandmessgerät auf Seite 19.
Stellen Sie sicher, dass der Strom maximal 5 A beträgt oder dass eine 5 A-Sicherung im
Stromkreis installiert ist, über den das Gerät versorgt wird.
62
www.krohne.com
BM26A-8000
01/2023 - 4008908101 - TD BM26A-8000 R01 de
