2.6.3 Einbau von Geräten in Flanschbauweise

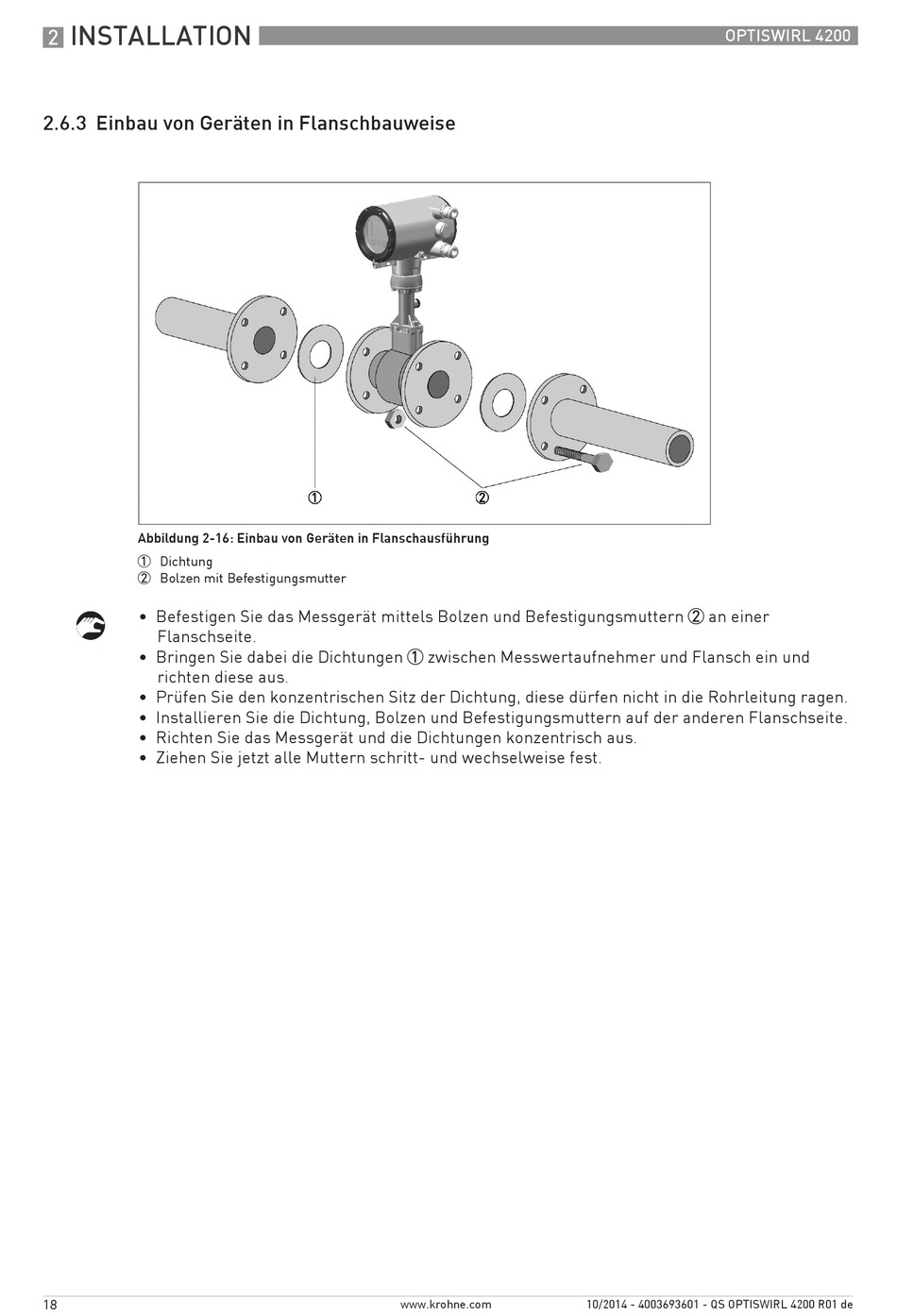

Abbildung 2-16: Einbau von Geräten in Flanschausführung
1 Dichtung
2 Bolzen mit Befestigungsmutter
• Befestigen Sie das Messgerät mittels Bolzen und Befestigungsmuttern 2 an einer
Flanschseite.
• Bringen Sie dabei die Dichtungen 1 zwischen Messwertaufnehmer und Flansch ein und
richten diese aus.
• Prüfen Sie den konzentrischen Sitz der Dichtung, diese dürfen nicht in die Rohrleitung ragen.
• Installieren Sie die Dichtung, Bolzen und Befestigungsmuttern auf der anderen Flanschseite.
• Richten Sie das Messgerät und die Dichtungen konzentrisch aus.
• Ziehen Sie jetzt alle Muttern schritt- und wechselweise fest.
