Anschlussgehäuse Drehen - KROHNE OPTISWIRL 4200 Kurzanleitung

OPTISWIRL 4200

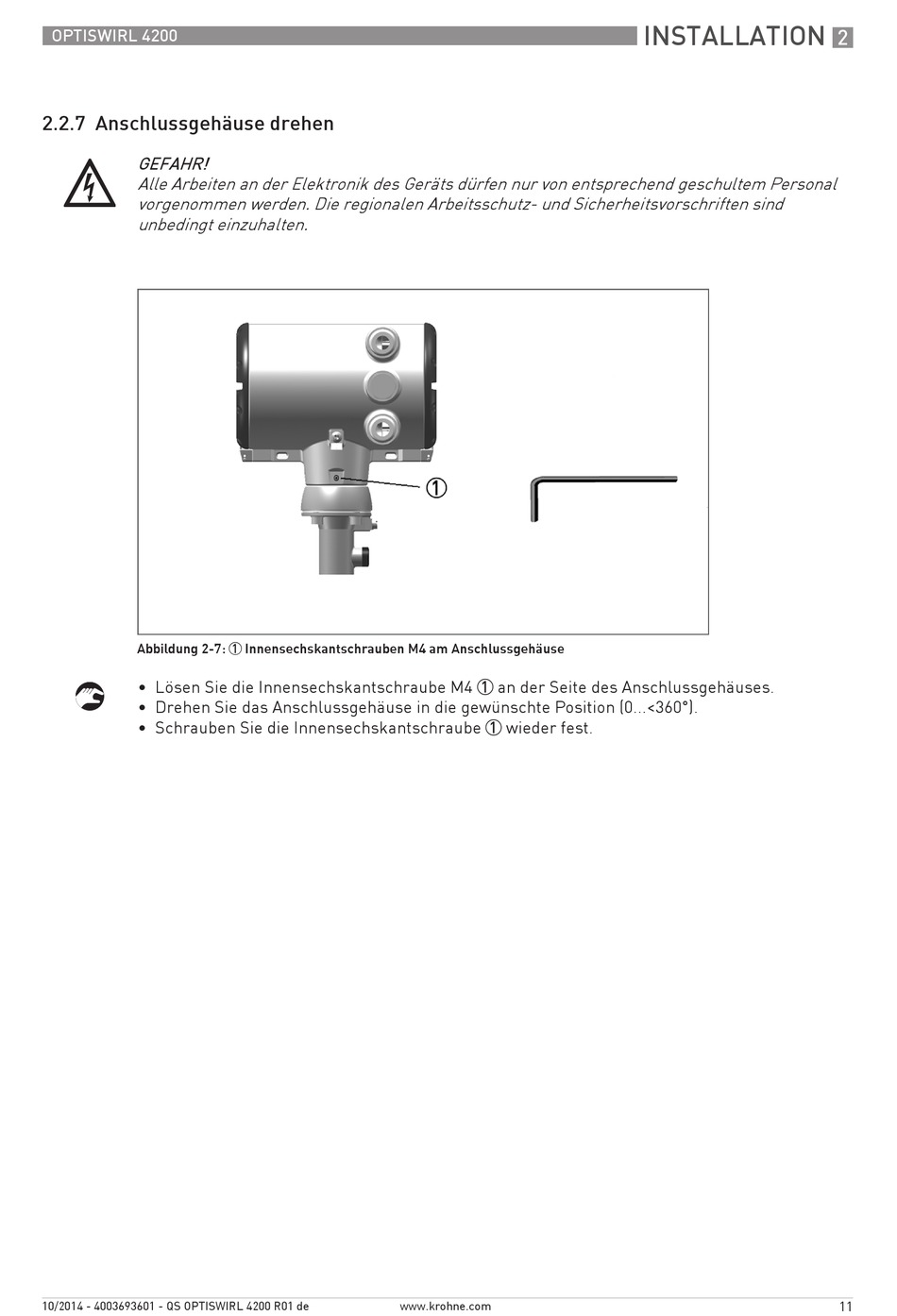

2.2.7 Anschlussgehäuse drehen
GEFAHR!
Alle Arbeiten an der Elektronik des Geräts dürfen nur von entsprechend geschultem Personal
vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind
unbedingt einzuhalten.
Abbildung 2-7: 1 Innensechskantschrauben M4 am Anschlussgehäuse
• Lösen Sie die Innensechskantschraube M4 1 an der Seite des Anschlussgehäuses.
• Drehen Sie das Anschlussgehäuse in die gewünschte Position (0...<360°).
• Schrauben Sie die Innensechskantschraube 1 wieder fest.
10/2014 - 4003693601 - QS OPTISWIRL 4200 R01 de www.krohne.com
INSTALLATION
2
11
