OPTISONIC 8300

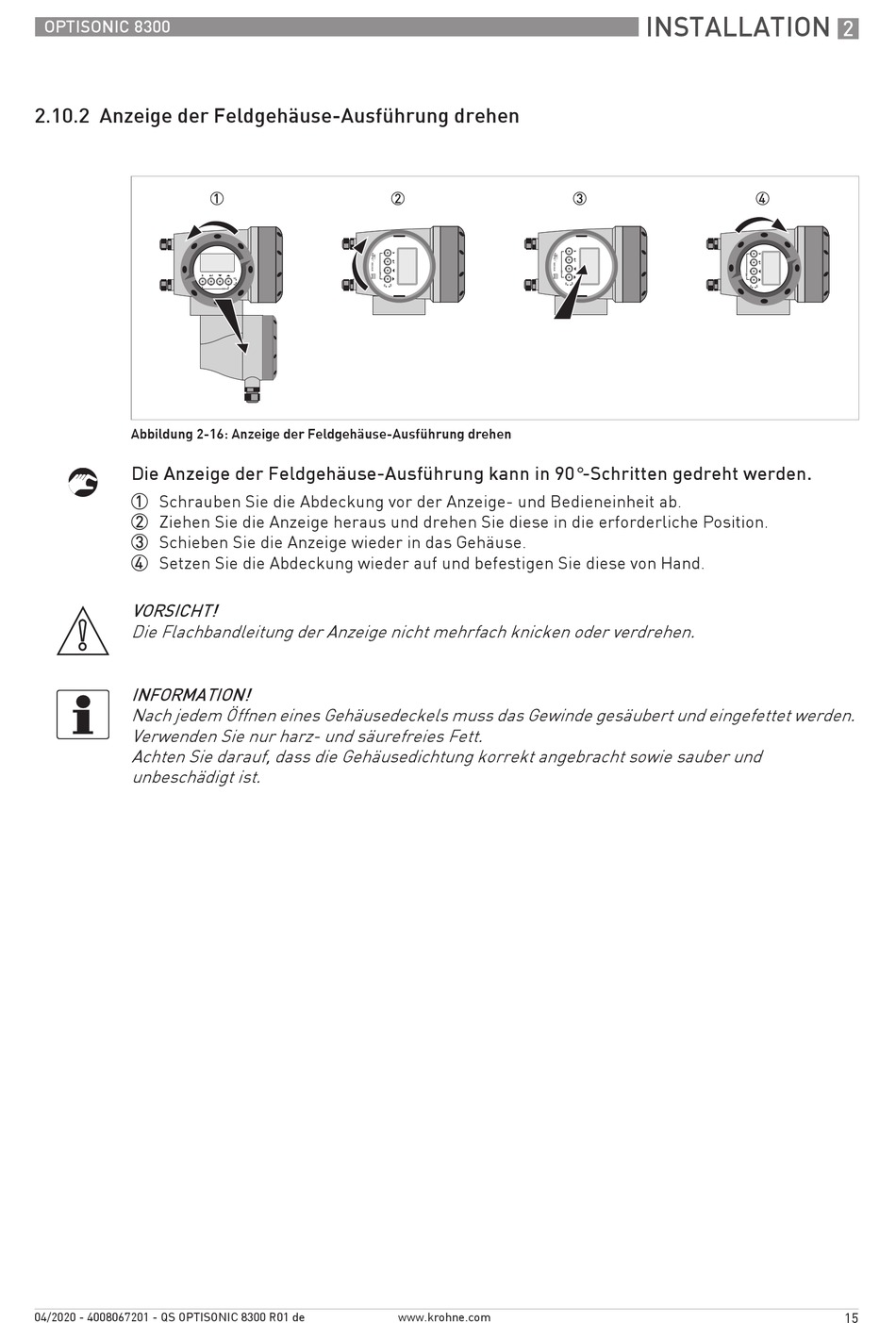

2.10.2 Anzeige der Feldgehäuse-Ausführung drehen
Abbildung 2-16: Anzeige der Feldgehäuse-Ausführung drehen
Die Anzeige der Feldgehäuse-Ausführung kann in 90°-Schritten gedreht werden.
1 Schrauben Sie die Abdeckung vor der Anzeige- und Bedieneinheit ab.
2 Ziehen Sie die Anzeige heraus und drehen Sie diese in die erforderliche Position.
3 Schieben Sie die Anzeige wieder in das Gehäuse.
4 Setzen Sie die Abdeckung wieder auf und befestigen Sie diese von Hand.
VORSICHT!
Die Flachbandleitung der Anzeige nicht mehrfach knicken oder verdrehen.
INFORMATION!
Nach jedem Öffnen eines Gehäusedeckels muss das Gewinde gesäubert und eingefettet werden.
Verwenden Sie nur harz- und säurefreies Fett.
Achten Sie darauf, dass die Gehäusedichtung korrekt angebracht sowie sauber und
unbeschädigt ist.
