5.2.

Riemenspannung

Vor dem Spannen der Riemen muss man das Kontrollfenster öffnen die mit zwei Schrauben M8 befestigt
sind (Pos. 1). Als nächstes werden die Muttern M14 gelöst die sich im Kontrollfenster befinden (Pos. 2). Im
nächsten Schritt werden die Muttern M12 gelöst (Pos. 3). Die Spannung der Riemen erfolgt über das im
Uhrzeigersinn reindrehen der Mutter M12 (Pos. 4). Gut gespannte Riemen sollen bei Druckversuchen 15-
20 mm nachgeben (im Fall das Probleme aufträten sollte man, das Schutzblech (Pos. 5) abmontieren, die
mit Schrauben M8x30 + flach Scheibe(Pos. 6) montiert ist. Nach der Einstellung des Spanners ziehen wir
die Schrauben M14(Pos. 2) fest und Kontern mit der Mutter M12 (Pos. 3) fest und Schließen das
Kontrollfenster mit dem Schrauben M8 (Pos. 1). Die Riemenspannung ist regelmäßig zu überprüfen,
davon hängt großenteils die Lebensdauer der Riemen ab.

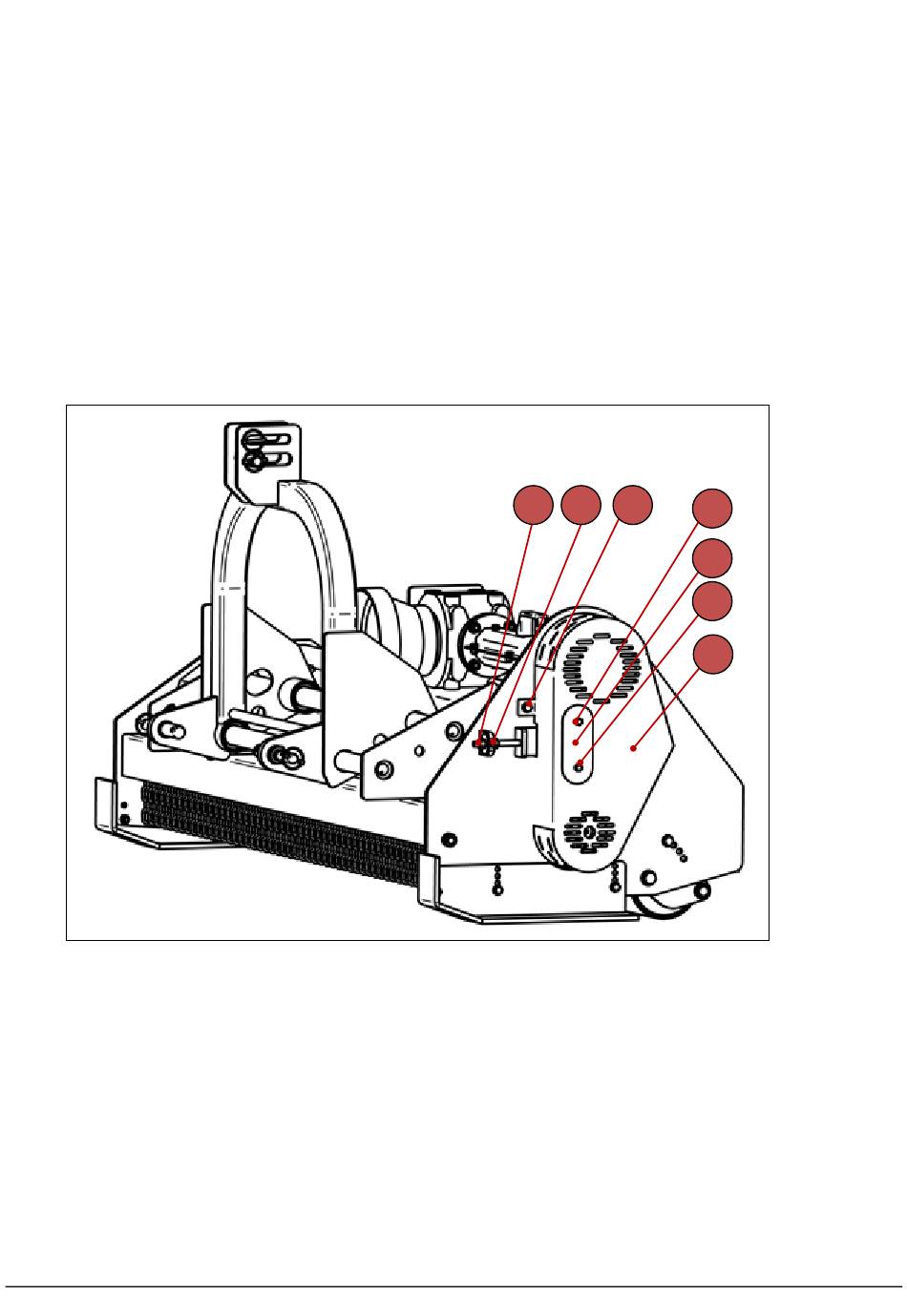

Abb. 5 Schematische Darstellung der Riemenspannung
4 3 6
1
2
1
5
Seite
13
