Verdrahtung
12

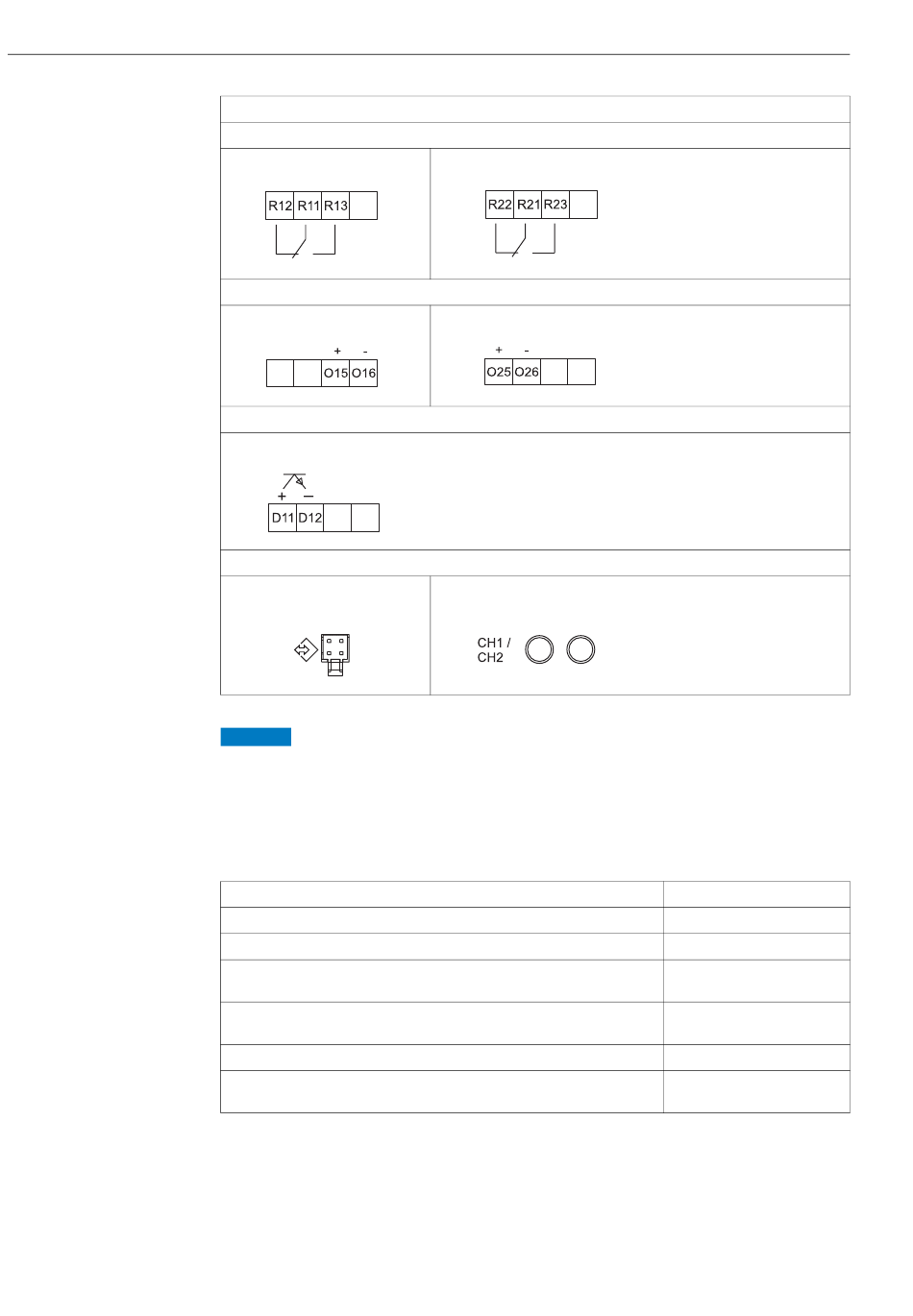

Anschluss Relais (optional)
Relais 1
Anschluss Analogausgang
Analogausgang 1
Anschluss Digitalausgang
Digitalausgang / Open Collector
Schnittstelle zur Konfiguration mit
PC-Software
HINWEIS
Beschädigung des Geräts durch energiereiche Transienten
‣
Bei langen Signalleitungen geeigneten Überspannungsschutz vorschalten.
4.2

Anschlusskontrolle

Gerätezustand und Spezifikationen
Sind Gerät oder Kabel beschädigt?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild
überein?
Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die
Beschriftung auf den einzelnen Klemmen?
Sind die Kabel zugentlastet montiert?
Sind Versorgungsspannung und Signalkabel korrekt angeschlossen?
Ausgänge (Geräteunterseite)
Relais 2
a0011801
Analogausgang 2 (optional)
a0011803
a0011806
Schnittstellen (Front)
®
HART Anschluss-Buchsen
a0012418
a0011802
a0011804
a0012403
Hinweise
Sichtkontrolle
Hinweise
24 bis 230 V AC/DC
(-20 % / +10 %) 50/60 Hz
-
-
Siehe Anschlussschema auf
dem Gehäuse.
