5.2 Anzeige und Gerätestatusanzeige / LED
Der Prozesstransmitter bietet ein hintergrundbeleuchtetes LC Display welches in zwei Berei-
che gegliedert ist. Der Segment Bereich zeigt den Wert des Kanals sowie zusätzliche Infor-
mationen und Alarme.
Im Dot-Matrix-Bereich werden im Anzeigebetrieb zusätzliche Kanalinformationen wie TAG,
Unit oder Bargraph dargestellt. Während der Bedienung werden hier Bedientexte in engli-
scher Sprache dargestellt.
Die Parameter zur Displayeinstellung werden in Kapitel 6.4 detailliert erläutert.

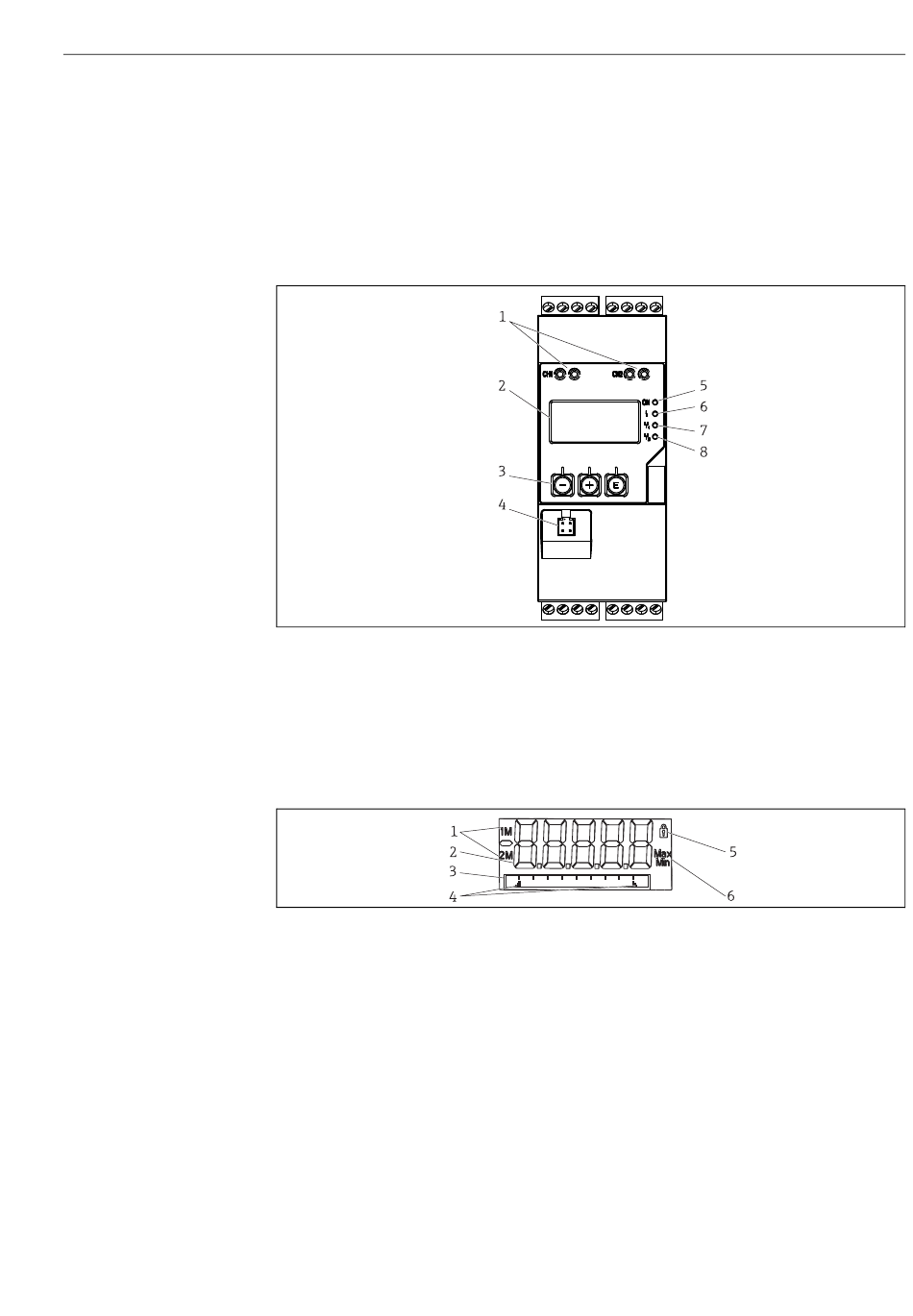

Abb. 6: Anzeige- und Bedienelemente des Prozesstransmitters
®
1: HART Anschlussbuchsen
2: Display
3: Bedientasten
4: Anschlussbuchse PC-Schnittstelle
5: grüne LED; an = Versorgungsspannung liegt an
6: rote LED; an = Fehler / Alarm
7: gelbe LED; an = Relais 1 angezogen
8: gelbe LED; an = Relais 2 angezogen
Abb. 7: Display des Prozesstransmitters
1: Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2
2: Messwertanzeige
3: Dot-Matrix-Anzeige für TAG, Bargraph, Einheit
4: Grenzwertmarken im Bargraph
5: Anzeige Bediensperre
6: Anzeige Minimal-/Maximalwert
Im Fehlerfall schaltet das Gerät automatisch zwischen der Anzeige des Fehlers und dem
Kanal um, siehe Kapitel 6.5.3 und Kapitel 9 'Störungsbehebung'.
