Nederlands

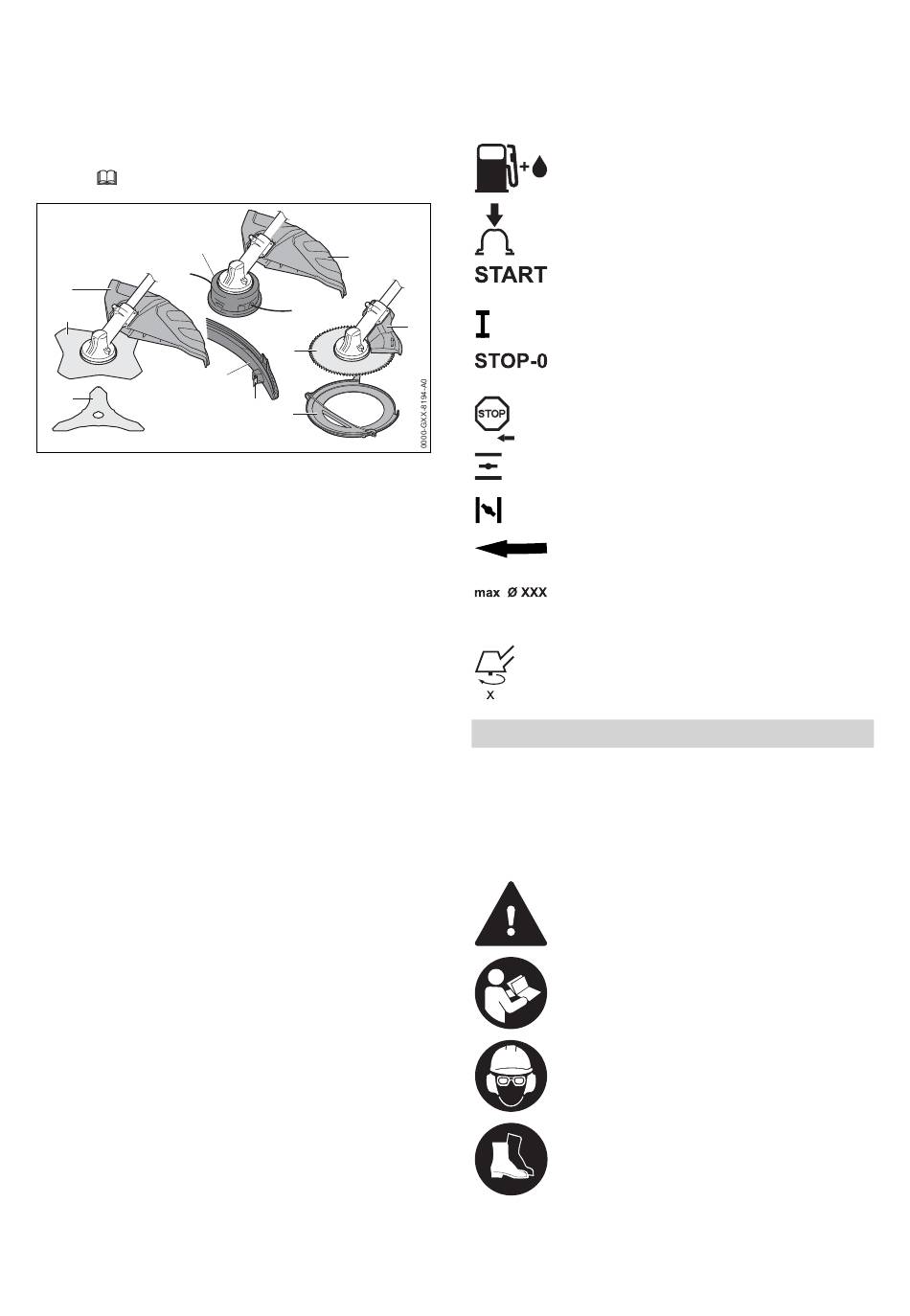

3.2 Beschermkappen en snijgarni‐
turen
De beschermkappen en snijgarnituren zijn als
voorbeeld afgebeeld. Combinaties die mogen
worden gebruikt zijn in deze handleiding aange‐
geven, 20.
6
1
2
3
1 Universele beschermkap
De universele beschermkap beschermt de
gebruiker tegen opgeworpen voorwerpen en
tegen het contact met het snijgarnituur.
2 Grassnijblad
Het grassnijblad is bedoeld voor het maaien
van gras en onkruid.
3 Slagmes
Het slagmes is bedoeld voor het maaien van
struikgewas.
4 Afkortmes
Het afkortmes kort de maaidraad tijdens het
werken in op de juiste lengte.
5 Schort
Het schort breidt de universele beschermkap
uit voor het gebruik met een maaikop.
6 Maaikop
De maaikop bevat de maaidraden.
7 Aanslag
De aanslag beschermt de gebruiker tegen
omhoog geslingerde voorwerpen en tegen
het contact met het cirkelzaagblad en dient tij‐
dens de werkzaamheden ter ondersteuning
van de motorzeis tegen de stam.
8 Cirkelzaagblad
Het cirkelzaagblad zaagt struiken en dunne
stammen door.
9 Transportbeschermkap
De transportbeschermkap biedt bescherming
tegen contact met metalen snijgarnituren.
4
1
8
5
4
9
3.3 Pictogrammen
De pictogrammen kunnen op de motorzeis en de
beschermkap staan en hebben de volgende
betekenis:
Dit pictogram duidt de brandstoftank
aan.
Dit pictogram duidt de hand-benzinepomp
aan.
In deze stand van de combischuif
wordt de motor gestart.
In deze stand van de combischuif draait de
7
motor.
In deze stand van de combischuif is
de motor uitgeschakeld.
In deze richting wordt de combischuif
geplaatst om de motor af te zetten.
In deze stand van de chokeknop wordt de
motor gestart.
In deze stand van de chokeknop wordt de
motor op het starten voorbereid.
Dit pictogram geeft de draairichting van
het snijgarnituur weer.
Dit pictogram geeft de maximale dia‐
meter van het snijgarnituur in millime‐
ters weer.
Dit pictogram geeft het nominale toerental
van het snijgarnituur weer.
4

Veiligheidsinstructies

4.1 Waarschuwingssymbolen
4.1.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de motorzeis
hebben de volgende betekenis:
Op de veiligheidsinstructies en de
maatregelen hierin letten.
De gebruiksaanwijzing lezen, begrijpen
en bewaren.
Veiligheidsbril, gehoorbescherming en
veiligheidshelm dragen.
Veiligheidslaarzen dragen.
4 Veiligheidsinstructies
