3 Overzicht

3 Overzicht

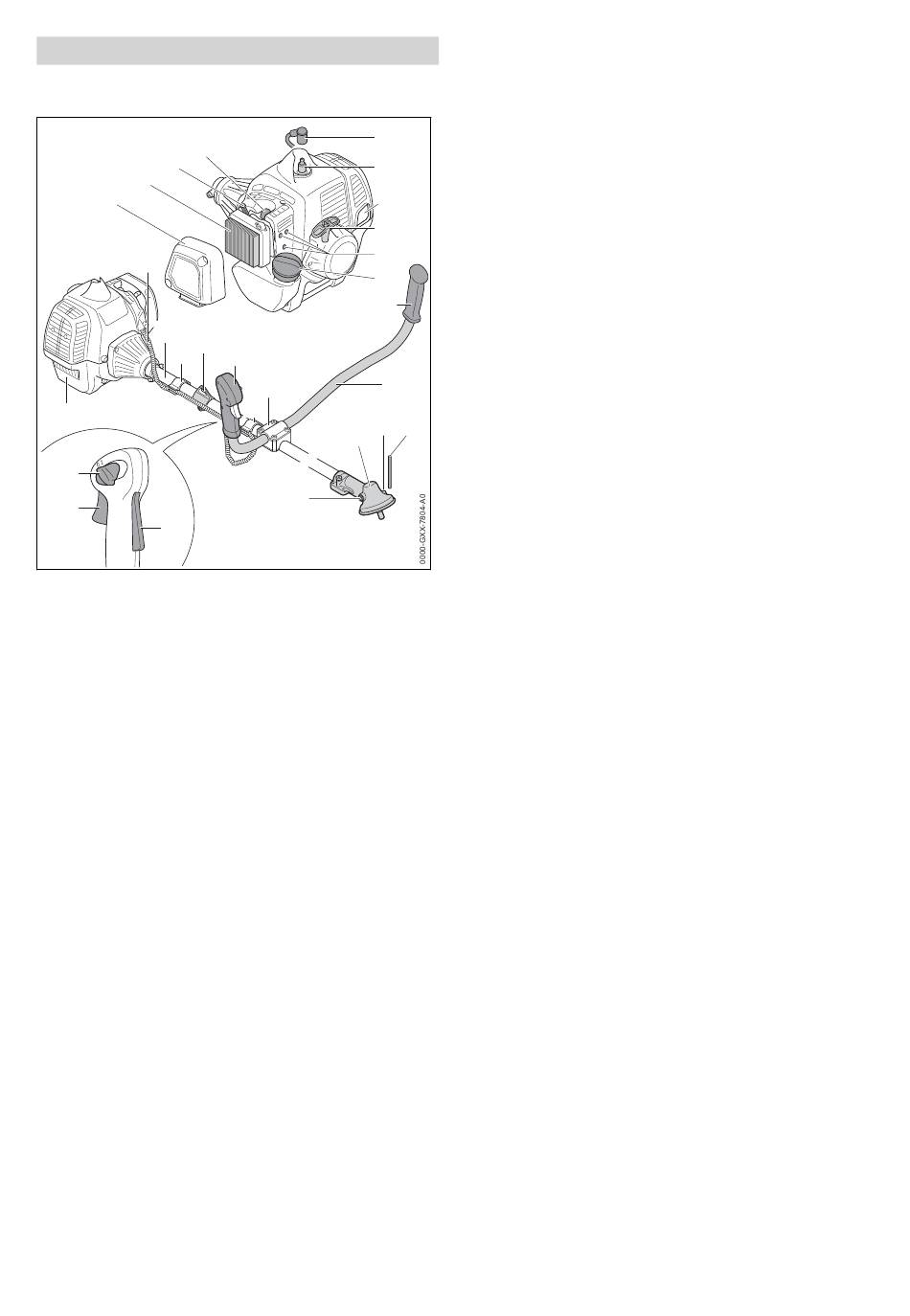

3.1 Motorzeis
4
3
2
1
12
13
18
14
#
15
17
16
1 Filterdeksel
Het filterdeksel dekt het luchtfilter af.
2 Luchtfilter
Het luchtfilter filtert de door de motor aange‐
zogen lucht.
3 Chokeknop
De chokeknop dient voor het starten van de
motor.
4 Hand-benzinepomp
De hand-benzinepomp vergemakkelijkt het
starten van de motor.
5 Bougiestekker
De bougiestekker verbindt de bougiekabel
met de bougie.
6 Bougie
De bougie ontsteekt het brandstof-luchtmeng‐
sel in de motor.
7 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemissie
van de motorzeis.
8 Starthandgreep
De starthandgreep dient voor het starten van
de motor.
9 Carburateurstelschroeven
De carburateurstelschroeven dienen voor het
afstellen van de carburateur.
0458-507-7621-B
5
6
7
8
9
10
11
19
21
20
14
23
22
25
10 Brandstoftankdop
De brandstoftankdop sluit de brandstoftank
af.
11 Handgreep
De handgreep dient voor het vasthouden en
hanteren van de motorzeis.
12 Gaskabel
De gaskabel verbindt de gashendel met de
motor.
13 Steel
De steel verbindt alle componenten.
14 Gaskabelhouder
De gaskabelhouders dienen voor het bevesti‐
gen van de gaskabel.
15 Combischuif
De combischuif dient voor voor het starten,
24
voor het draaien en voor het afzetten van de
motor.
16 Gashendelblokkering
De gashendelblokkering dient voor het vrijge‐
ven van de gashendel.
17 Gashendel
De gashendel dient voor het oplopen van het
toerental van de motor.
18 Draagoog
Het draagoog dient voor het vasthaken van
het draagsysteem.
19 Bedieningshandgreep
De bedieningshandgreep dient voor het
bedienen, vasthouden en hanteren van de
motorzeis.
20 Draagbeugelhouder
De draagbeugelhouder verbindt de draagbeu‐
gel met de steel/maaiboom.
21 Draagbeugel
De draagbeugel verbindt de bedieningshand‐
greep en de handgreep met de steel/maai‐
boom.
22 Aandrijfkophuis
De aandrijfkop dekt de aandrijving af.
23 Boring voor de blokkeerpen
De blokkeerpen valt in de boring.
24 Blokkeerpen
De blokkeerpen blokkeert de as tijdens de
montage van een snijgarnituur.
25 Afsluitplug
De afsluitplug sluit de opening voor het STIHL
tandwielvet af.
# Typeplaatje met machinenummer
