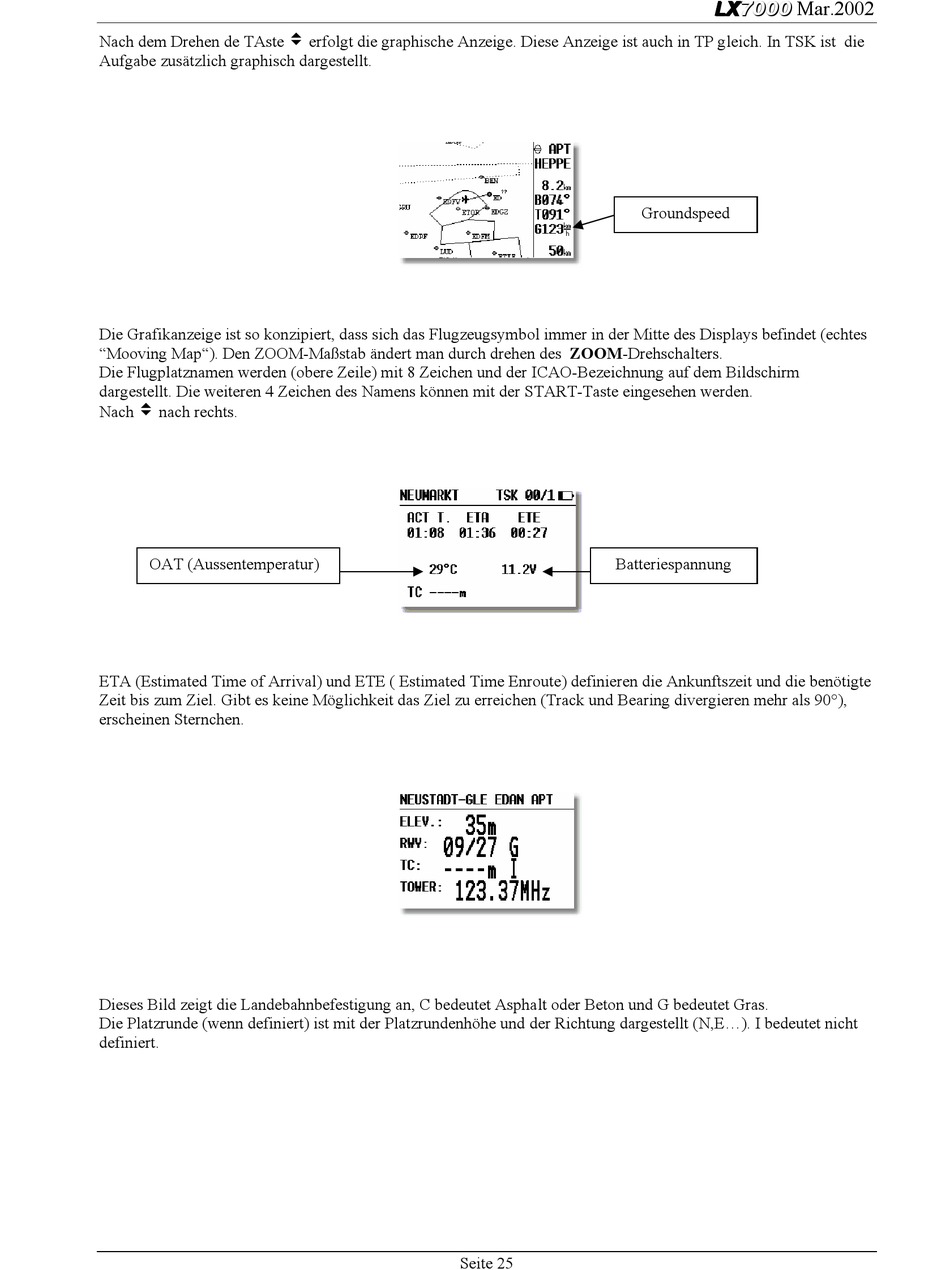

LX7000 Mar.2002
Nach dem Drehen de TAste v erfolgt die graphische Anzeige. Diese Anzeige ist auch in TP gleich. In TSK ist die
Aufgabe zusätzlich graphisch dargestellt.
Groundspeed
Die Grafikanzeige ist so konzipiert, dass sich das Flugzeugsymbol immer in der Mitte des Displays befindet (echtes
"Mooving Map"). Den ZOOM-Maßstab ändert man durch drehen des ZOOM-Drehschalters.
Die Flugplatznamen werden (obere Zeile) mit 8 Zeichen und der ICAO-Bezeichnung auf dem Bildschirm
dargestellt. Die weiteren 4 Zeichen des Namens können mit der START-Taste eingesehen werden.
Nach v nach rechts.
OAT (Aussentemperatur)
Batteriespannung
ETA (Estimated Time of Arrival) und ETE ( Estimated Time Enroute) definieren die Ankunftszeit und die benötigte
Zeit bis zum Ziel. Gibt es keine Möglichkeit das Ziel zu erreichen (Track und Bearing divergieren mehr als 90°),
erscheinen Sternchen.
Dieses Bild zeigt die Landebahnbefestigung an, C bedeutet Asphalt oder Beton und G bedeutet Gras.
Die Platzrunde (wenn definiert) ist mit der Platzrundenhöhe und der Richtung dargestellt (N,E...). I bedeutet nicht
definiert.
Seite 25
