X1400 Ethernet-Schnittstelle

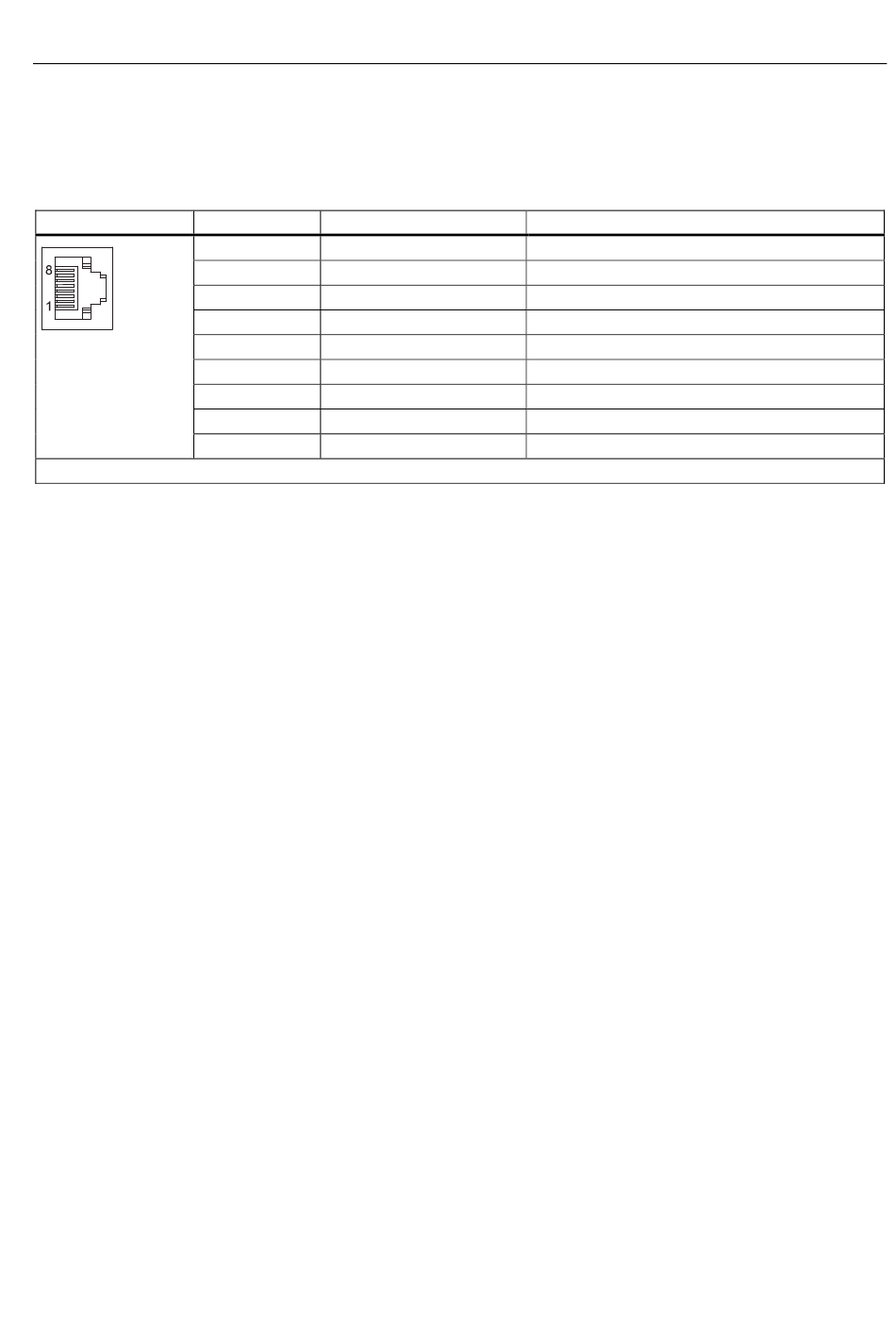

Tabelle 3- 9 X1400 Ethernet, Ports 1-4
Pin
1
2
3
4
5
6
7
8
Schirmkragen
Steckertyp: RJ45-Buchse
Zu Diagnosezwecken sind die Ports jeweils mit einer grünen und einer gelben LED
ausgestattet (Beschreibung siehe Kapitel "Bedeutung der LEDs")

Leitungs- und Steckertypen

Informationen über PROFINET-Leitungen und Stecker sind in folgendem Katalog zu finden:
Industrielle Kommunikation
Katalog IK PI, Ausgabe 2009,
Control Units und ergänzende Systemkomponenten
Gerätehandbuch, (GH1), 01/2011, 6SL3097-4AH00-0AP1
3.3 Option Board: Communication Board Ethernet CBE20
Signalname
RXP
RXN
TXP
Reserviert, nicht belegen
Reserviert, nicht belegen
TXN
Reserviert, nicht belegen
Reserviert, nicht belegen
M_EXT
Ergänzende Systemkomponenten
Technische Angaben
Empfangsdaten +
Empfangsdaten -
Sendedaten +
Sendedaten -
Schirm, fest verbunden
