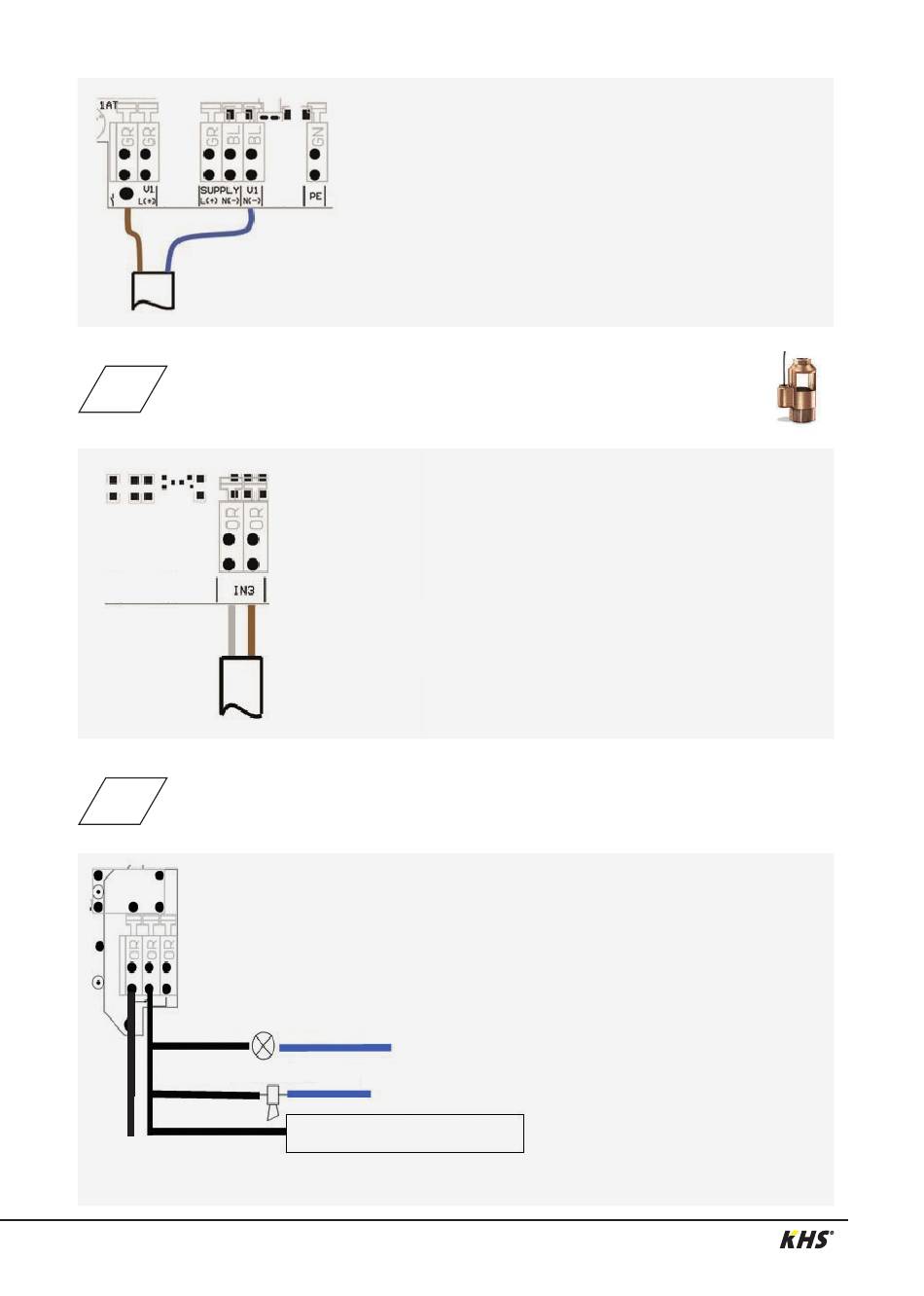

Anschluss KHS Freier Ablauf mit Überlaufüberwachung
2.5
Figur 688 00 | 684 04
WS
2.6

Beispiele Nutzung potentialfreies Alarmrelais

z.B. Warnleuchte
z.B. Warnhorn
Externe Spannung
max. 230 V, 2 A
12 / 32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de
BN = braun
BU = blau
BU
BN BN = braun
WS = weiß
N
N
z.B. Eingang GLT oder Alarmanlage
Anschluss des Ventils V1
Klemmen-Pos. 4 und 6
Klemmen-Pos. 7 und 8
Die Steuerung ist für den Anschluss KHS Freier
Ablauf voreingestellt. Die Brücke auf den Klem-
men IN3 muss entfernt werden.
Klemmen-Pos. 9
Bei Alarm oder Spannungsausfall fällt das Relais
ab und schaltet eine externe Spannung max.
230 V, 2 A.
Beispiel: Ausführung Schließrelais
