2.2

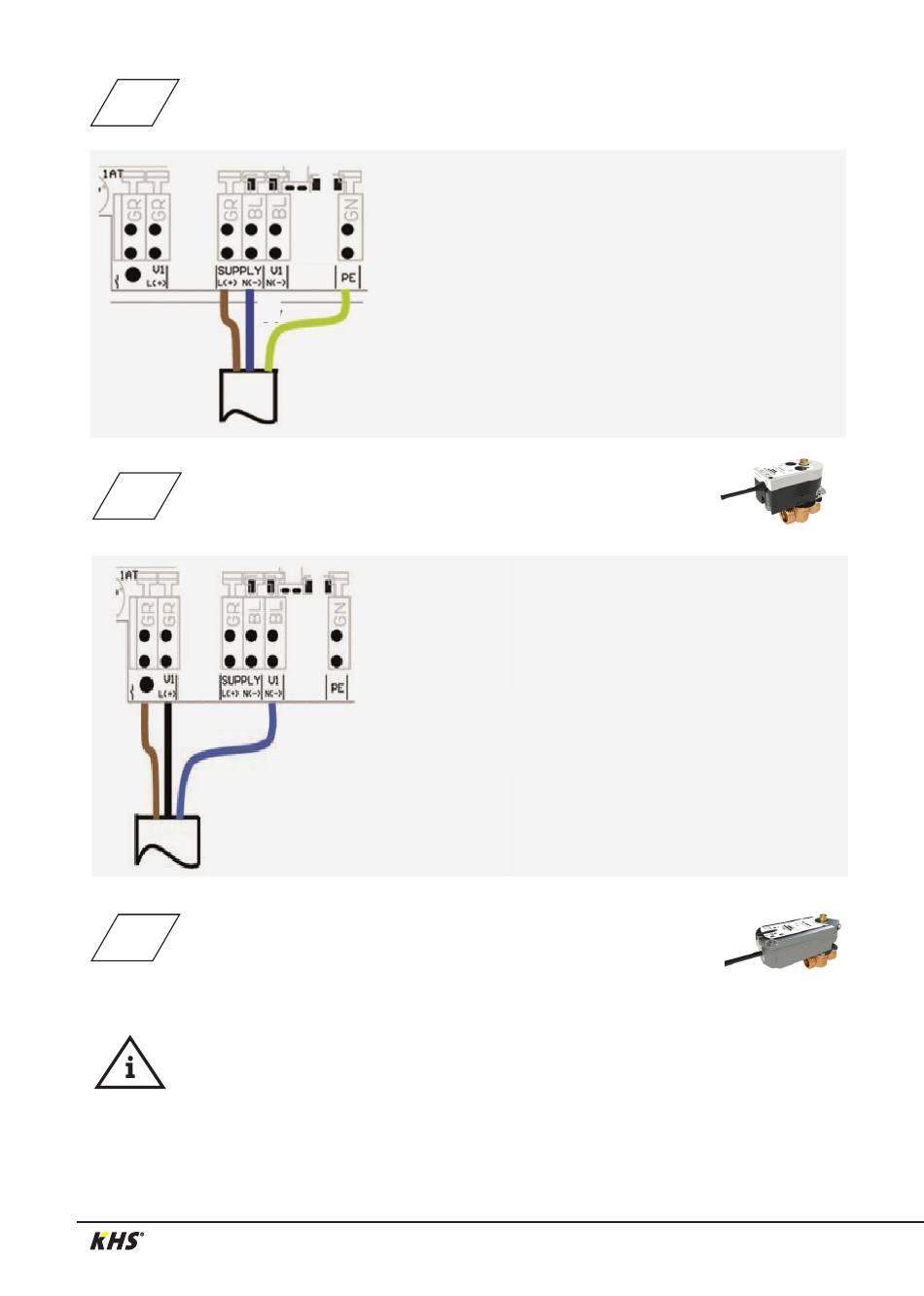

Anschluss Spannungsversorgung
L
N
Anschluss VAV mit Stellantrieb
2.3
Figur 686 04
BN
BK
BU
Anschluss VAV mit Federrückzug-Stellantrieb
2.4
Figur 686 05 | 685 15 | 684 04
Hinweis! Bei Nutzung des Federrückzug-Stellantriebs als Spülventil, muss die Steuerung
im Menü Systemparameter > Antrieb > Federantrieb 230V eingestellt werden!
Spannungsversorgung: 230 V AC 50/60 Hz
Leistungsaufnahme: Steuerung 3 W +
Anschluss: schraubenlose Klemmen-Pos.
PE
Vorsicherung: max. 16 A
Anschluss des Ventils V1
Klemmen-Pos. 4, 5 und 6
BN = braun
BK = schwarz
BU = blau
© www.kemper-olpe.de – 11.2021 / K410068602012-00 – 11 / 32
Leistung Spülventil(e)
1(L), 2 (N), 3 (PE)
