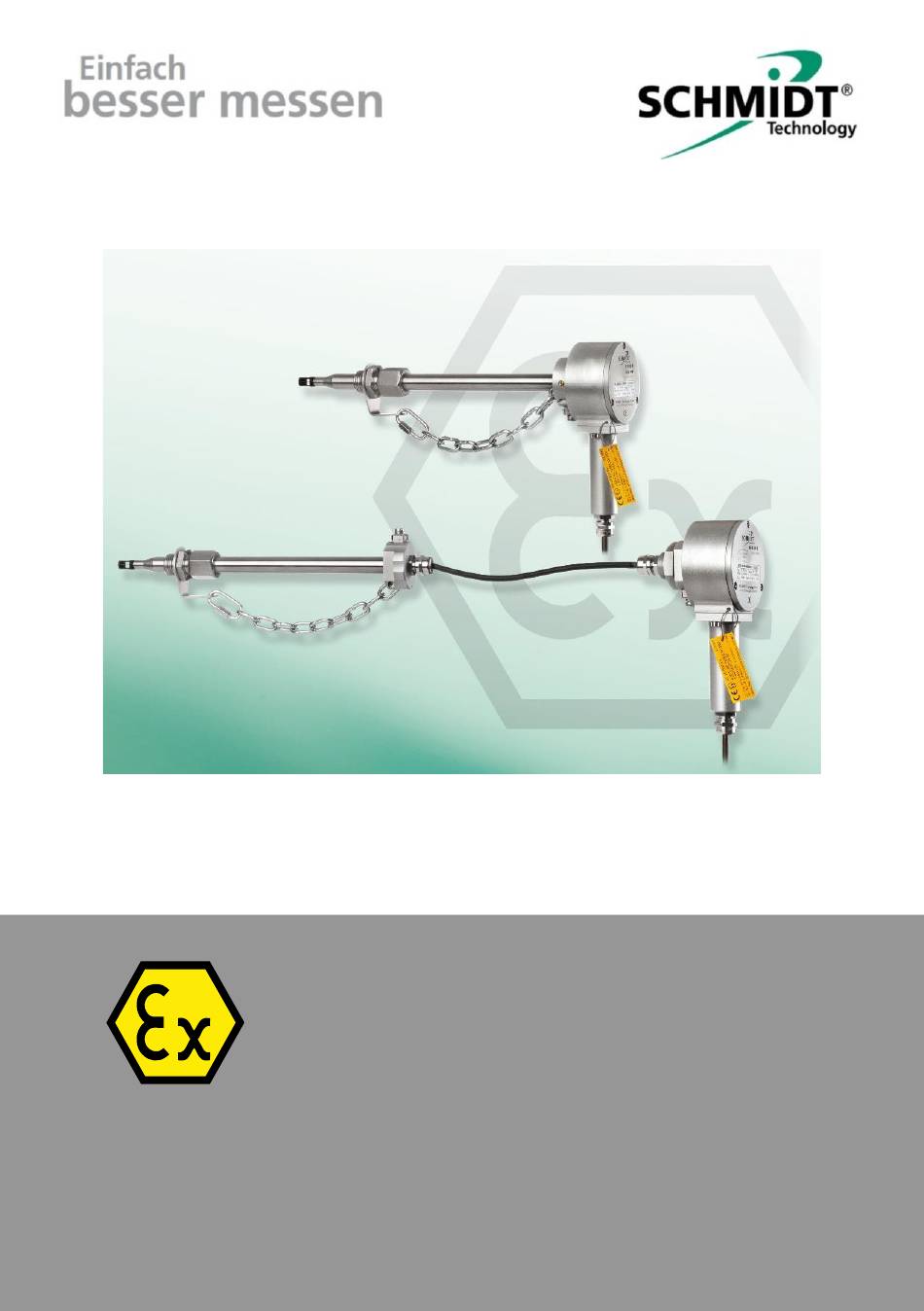

- Seite 1 ® SCHMIDT Strömungssensor SS 20.600 Ex - Zusatz für Einsatz ATEX Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss und Montage der Schutzhülse ....9 Typenschild - Kennzeichnung ............11 Konformitätserklärungen ............... 12 Baumusterprüfbescheinigung ............13 Impressum: Copyright 2021 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 535698.01B Irrtümer und technische Änderungen vorbehalten Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 2... -
Seite 3: Wichtige Information
Gefahren und Sicherheitshinweise - Unbedingt lesen! Eine Nichtbeachtung kann eine Beeinträchtigung von Personen oder der Funktion des Gerätes nach sich ziehen. Explosionsgefahr - Unbedingt lesen! Wichtige Hinweise zur Verwendung in explosionsgefährdeten Bereichen. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 3... -
Seite 4: Lagerung Und Transport
Für den Transport oder den Versand des Sensors ist generell die mitgelieferte Schutzkappe über den Sensorkopf zu stecken. Die Lagertemperatur darf -20 °C nicht unter- oder +85 °C überschrei- ten. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 4... -
Seite 5: Sicherhinweise Für Explosionsgefährdete Bereiche
3 Sicherhinweise für explosionsgefährdete Bereiche ® Die ATEX-Variante des SCHMIDT Strömungssensors SS 20.600 Ex ist für die folgenden Einsatzfälle geeignet: o In gasexplosionsgefährdeten Bereichen: Zone 2 Die Einhaltung wichtiger Kenndaten des Explosionsschutzes Ihrer Anwendung müssen durch die Kennzeichnung des Pro- duktes erfüllt werden:... -
Seite 6: Einsatzbereich
® Die ATEX-Variante der Kategorie 3 des SCHMIDT Strömungssensors SS 20.600 Ex ist für die stationäre Messung sowohl der Strömungsge- schwindigkeit als auch der Temperatur von Luft und Gasen in explosions- fähigen Atmosphären geeignet, mit der folgenden Schutzart: II 3G Ex nA ic IIC T4 Gc Gase (Zone 2) : Besondere Bedingung für die Verwendung („X“):... -
Seite 7: Montagehinweise
Bereich und nicht explosionsgefährdetem Bereich fließen. Kabel-Mindestquerschnitt: 1 x 4 mm Die Klemmmuttter muss hinreichend fest angezogen werden, so dass der Leiter gegen Lockern und Verdrehen gesichert ist. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 7... - Seite 8 Abbildung 5-1 Erdungsanschlüsse (Rot) abgesetzte Variante Abbildung 5-2 Erdungsanschlüsse (Rot) Kompaktfühler Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 8...
-
Seite 9: Elektrischer Anschluss Und Montage Der Schutzhülse
Kabeleinführung (1x M12) vor Schlag und UV-Strahlung ge- schützt werden muss (Montageablauf siehe Abbildung 6-1). Schutzhülse für Steckverbinder Unbedingt montieren! Ohne fachgerechte Montage der Schutzhülse erlischt der Explo- sionsschutz. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 9... - Seite 10 Kabelbuchse Schutzhülse Sensorstecker Befestigungschraube der Schutzhülse (mit Federring) Mutter der Kabel- durchführung (M12, 7 Nm) Abbildung 6-1 Montage Anschlusskabel mit Schutzhülse Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 10...
-
Seite 11: Typenschild - Kennzeichnung
Sensornahe, unverlierbare Befestigung an einer nahegelege- nen Wand o. Ä. gemäß EN 60079-0, Kapitel 29.6. Die Seite mit dem Warnhinweis „Nicht unter Spannung trennen“ muss sichtbar bleiben. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 11... -
Seite 12: Konformitätserklärungen
Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 12... -
Seite 13: Baumusterprüfbescheinigung
9 Baumusterprüfbescheinigung Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 13... - Seite 14 Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 14...
- Seite 15 Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 15...
- Seite 16 SCHMIDT Technology GmbH Feldbergstrasse 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 16...
