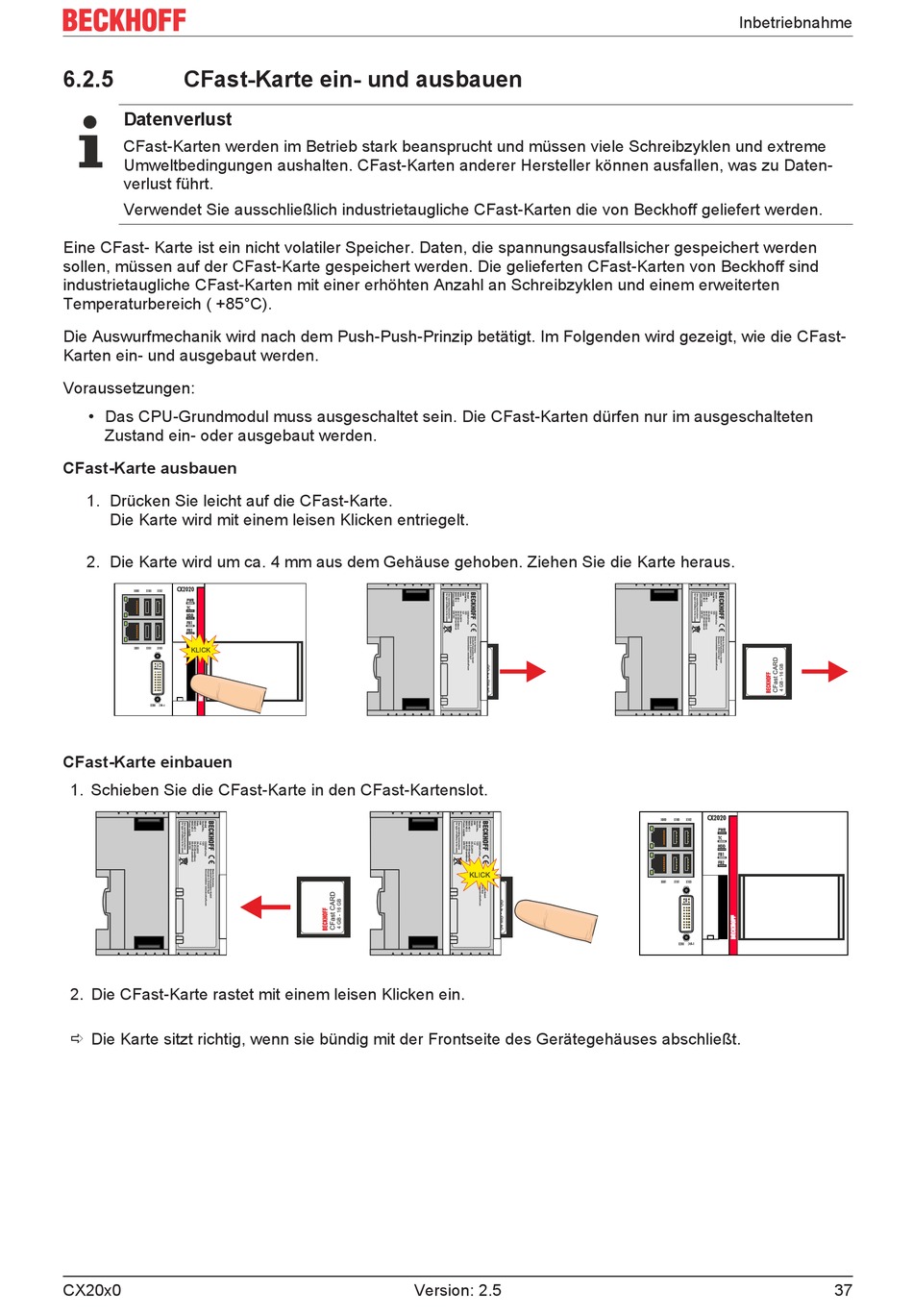

6.2.5
CFast-Karte ein- und ausbauen
Datenverlust
CFast-Karten werden im Betrieb stark beansprucht und müssen viele Schreibzyklen und extreme
Umweltbedingungen aushalten. CFast-Karten anderer Hersteller können ausfallen, was zu Daten-
verlust führt.
Verwendet Sie ausschließlich industrietaugliche CFast-Karten die von Beckhoff geliefert werden.
Eine CFast- Karte ist ein nicht volatiler Speicher. Daten, die spannungsausfallsicher gespeichert werden
sollen, müssen auf der CFast-Karte gespeichert werden. Die gelieferten CFast-Karten von Beckhoff sind
industrietaugliche CFast-Karten mit einer erhöhten Anzahl an Schreibzyklen und einem erweiterten
Temperaturbereich ( +85°C).
Die Auswurfmechanik wird nach dem Push-Push-Prinzip betätigt. Im Folgenden wird gezeigt, wie die CFast-
Karten ein- und ausgebaut werden.
Voraussetzungen:
• Das CPU-Grundmodul muss ausgeschaltet sein. Die CFast-Karten dürfen nur im ausgeschalteten
Zustand ein- oder ausgebaut werden.
CFast-Karte ausbauen
1. Drücken Sie leicht auf die CFast-Karte.
Die Karte wird mit einem leisen Klicken entriegelt.
2. Die Karte wird um ca. 4 mm aus dem Gehäuse gehoben. Ziehen Sie die Karte heraus.
CFast-Karte einbauen
1. Schieben Sie die CFast-Karte in den CFast-Kartenslot.
2. Die CFast-Karte rastet mit einem leisen Klicken ein.
ð Die Karte sitzt richtig, wenn sie bündig mit der Frontseite des Gerätegehäuses abschließt.
CX20x0
Version: 2.5
Inbetriebnahme
37
