6 Rasenmäher zusammen‐
bauen
6.1

Lenker anbauen

► Motor abstellen.
► Rasenmäher auf eine ebene Fläche stellen.

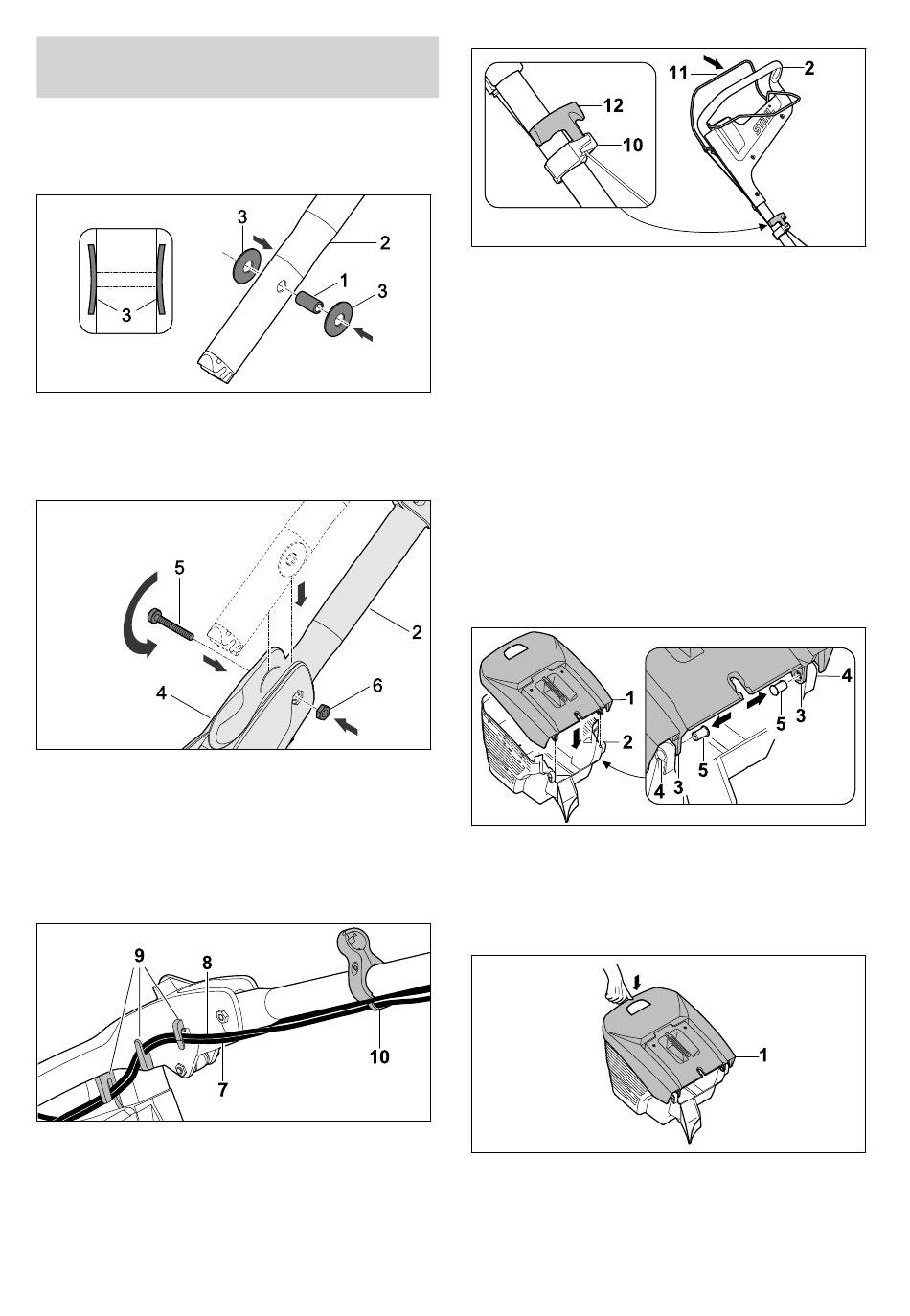

► Hülse (1) in die Bohrungen am Lenker (2) drü‐
cken.
► Tellerfedern (3) mit der Wölbung nach innen
auf die Hülse (1) stecken.
► Lenker (2) in die Lenkerkonsole (4) führen.
► Schraube (5) durch die Bohrungen in der
Lenkerkonsole (4) und die Hülse im Lenker (2)
schieben.
► Mutter (6) in die Aussparung in der Lenkerkon‐
sole (4) legen.
► Schraube (5) fest anziehen.
► Seilzüge (7 und 8) in die Halterungen (9) drü‐
cken.
► Seilzüge (7 und 8) in Seilzugführung (10) ein‐
hängen.
10
6 Rasenmäher zusammenbauen
► Zündkerzenstecker abziehen.
► Schaltbügel für Mähbetrieb (11) zum Len‐
ker (2) drücken und gedrückt halten.
► Anwerfgriff (12) langsam in Richtung Seilzug‐
führung (10) ziehen.
► Anwerfgriff (12) in Seilzugführung (10) einhän‐
gen.
► Schaltbügel für Mähbetrieb (11) loslassen.
► Zündkerzenstecker wieder aufstecken.
Der Lenker muss nicht wieder abgebaut werden.
6.2 Grasfangkorb zusammen‐
bauen, einhängen und aushän‐
gen
6.2.1

Grasfangkorb zusammenbauen

► Grasfangkorb-Oberteil (1) auf Grasfangkorb-
Unterteil (2) aufsetzen.
Die Öffnungen (3 und 4) müssen fluchten.
► Bolzen (5) von innen durch Öffnun‐
gen (3 und 4) drücken.
► Grasfangkorb-Oberteil (1) nach unten drü‐
cken.
Das Grasfangkorb-Oberteil (1) rastet hörbar
ein.
