6 Көгалшапқышты құрастыру
► Кесік биіктігін реттеңіз,
► Басқару элементтерін тексеріңіз,
► Әрекеттерді орындау мүмкін болмаса:
көгалшапқышты пайдаланбаңыз және
STIHL делдалына жолығыңыз.
6 Көгалшапқышты
құрастыру

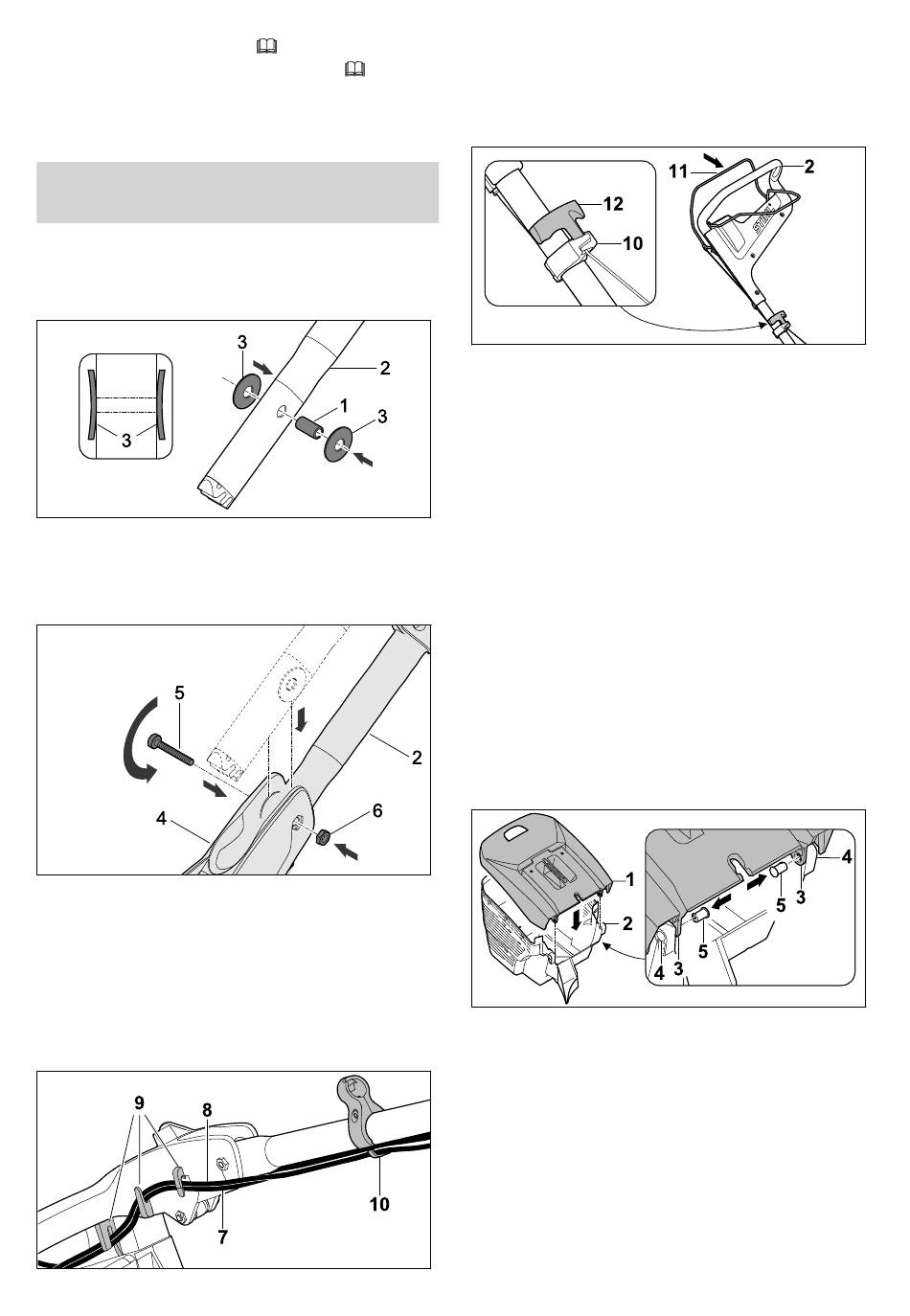

6.1 Бас тұтқаны орнату
► Қозғалтқышты өшіріңіз.
► Көгалшапқышты беті тегіс жерге қойыңыз.
► Төлкені (1) бас тұтқадағы (2) саңылауларға
сұғыңыз.
► Дискілі серіппелерді (3) дөңес бетін ішке
қаратып төлкеге (1) кигізіңіз.
► Бас тұтқаны (2) басқару консоліне (4)
сұғыңыз.
► Бұранданы (5) басқару консоліндегі (4)
саңылаулар арқылы және бас тұтқадағы (2)
төлкенің ішімен өткізіңіз.
► Сомынды (6) басқару консоліндегі (4)
қуысқа отырғызыңыз.
► Бұранданы (5) бұрап қатырыңыз.
0478-111-9952-B
11.2.
10.1.
► Арқан жетектерін (7 және 8) ілмектерге (9)
кигізіңіз.
► Арқан жетектерін (7 және 8) арқан
бағыттауышына (10) іліңіз.
► Оталдыру білтесі сымының штекерін
шығарыңыз.
► Шабу жетегінің қосқыш иінтірегін (11) бас
тұтқаға (2) басып, басылған күйі ұстап
тұрыңыз.
► Іске қосу механизмінің тұтқасын (12) жетек
арқанының бағыттауышына (10) қарай баяу
тартыңыз.
► Іске қосу механизмінің тұтқасын (12) жетек
арқанының бағыттауышына (10) іліңіз.
► Шабу жетегінің қосқыш иінтірегін (11)
жіберіңіз.
► Оталдыру білтесі сымының штекерін
орнына салыңыз.
Бас тұтқаны қайтадан шешіп қою қажет емес.
6.2 Шөп жинағышты монтаждау,
ілу және босату
6.2.1 Шөп жинағышты монтаждау
► Шөп жинағыштың жоғарғы жағын (1) шөп
жинағыштың төменгі жағына (2) кигізіңіз.
Саңылаулар (3 және 4) сәйкес келуі тиіс.
► Болттарды (5) ішкі жағынан саңылаулар (3
және 4) арқылы кіргізіңіз.
