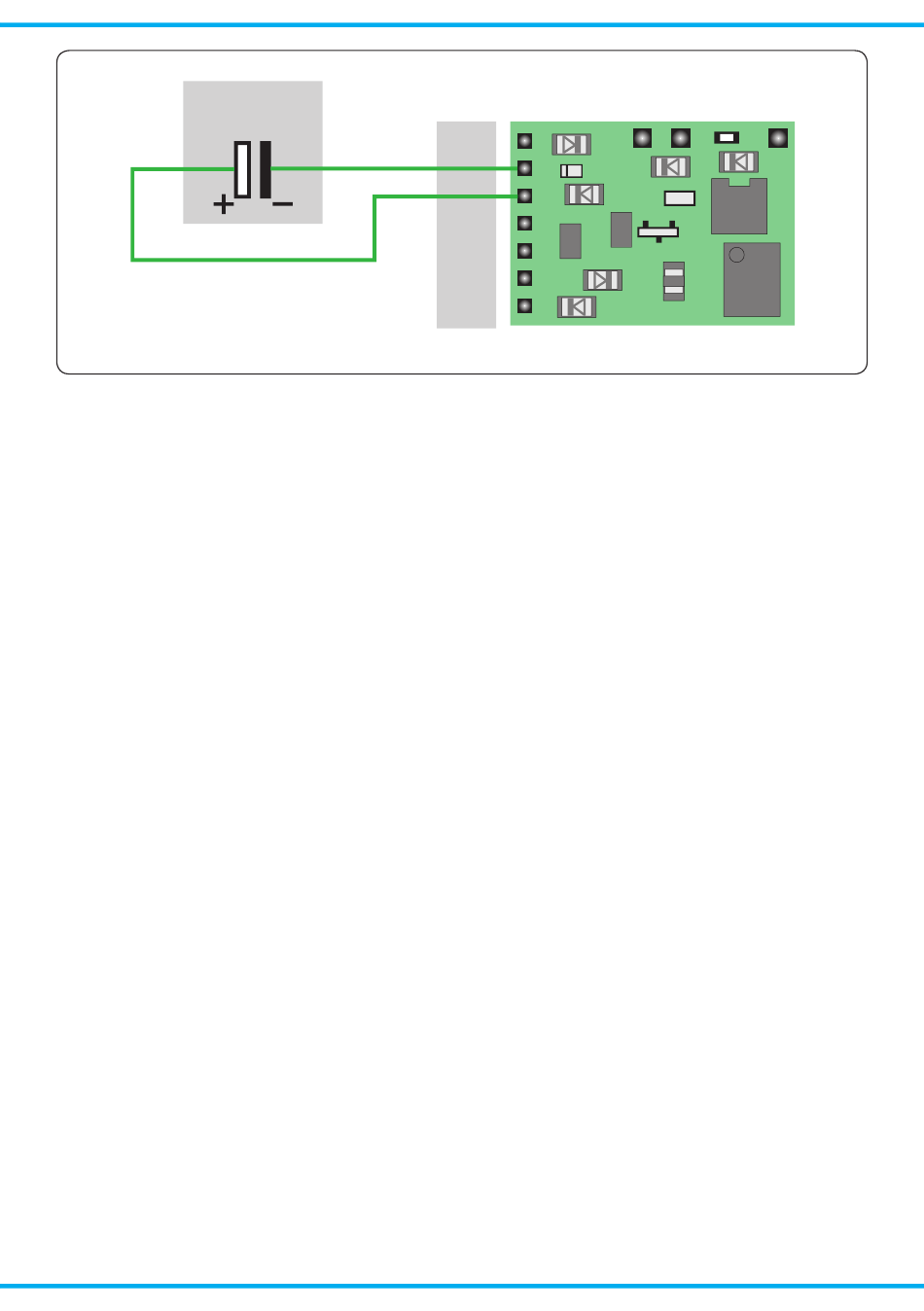

Abb. 2
Kondensator
Capacitor
5. Programmierung
Bevor Sie mit dem Programmieren des Lokdecoders be-
ginnen, muss der Motor an den Decoder angeschlossen
sein, da sonst keine Rückmeldung zur (DCC-) Zentrale
erfolgen kann.
Wenn Sie den Decoder mit einer Motorola-Zentrale pro-
grammieren wollen, sollten Sie an die Ausgänge AUX1
und AUX2 Beleuchtungen anschließen, da die Lok den
Wechsel in den Programmiermodus und die Übernahme
der Eingaben durch das Blinken der Beleuchtung an die-
sen Ausgängen quittiert.
Im DCC-Format können Register oder Konfigurationsva-
riablen (CVs) programmiert werden. Die Hauptgleispro-
grammierung ist ebenfalls möglich. Im Motorola-Format
werden die Einstellungen in Register programmiert.
Programmierung mit DCC-Zentralen
Von der Zentrale aus können Sie die Konfigurationsvari-
ablen (CVs) des Decoders programmieren. Beachten Sie
dazu den betreffenden Abschnitt in der Bedienungsan-
leitung Ihrer Zentrale, in der die byteweise Programmie-
rung der CV-Variablen beschrieben ist. Mit Zentralen, die
lediglich die Register-Programmierung ermöglichen, kön-
nen Sie nur die Variablen CV#1, CV#2, CV#3, CV#4 und
CV#29 (= Register 1 bis 5) programmieren.
Programmierung mit Märklin Central
Station und Mobile Station
Mit der Central Station und der Mobile Station von Mär-
klin können Sie die Register programmieren, allerdings
ist der Eingabewert auf 80 begrenzt. Mit dem Hilfsregister
#62 können Sie auch Eingabewerte über 80 eingeben.
Rufen Sie dazu die Artikel-Nr. 29750 aus der Lokdaten-
bank auf und programmieren Sie den Decoder dann so,
wie für diese Artikel-Nr. in der Anleitung der Central Stati-
on oder der Mobile Station beschrieben.
Programmierung mit Motorola-Zentralen
Stellen Sie die Lok auf ein Gleis, das mit dem Gleis-aus-
gang der Zentrale verbunden ist. Es darf kein weiteres
Fahrzeug auf dem Gleis stehen, da der darin befindliche
Decoder sonst ggf. ebenfalls programmiert wird.
All manuals and user guides at all-guides.com
X 2
ELKO-
ELKO+
COM
AUX 2
AUX 1
X 1
5. Programming
Before starting to program the locomotive decoder you
should connect the motor to the decoder. Otherwise there
is no confirmation signal from the (DCC-) central unit.
Should you intend to program the decoder with a Mo-
torola central unit you should always connect the lighting
to the outputs AUX1 and AUX2. The locomotive indicates
the change-over to the programming mode and the tak-
ing-over of settings by flashing of the lighting connected
to these outputs.
In DCC format it is possible to program register or config-
uration variables (CVs), main track programming can be
used as well. In Motorola format the settings are saved
in registers.
Programming with DCC central units
You can programm the configuration variables (CV) of the
decoder from the digital central unit. See the chapter in
the manual of your central unit where the byte wise pro-
gramming of configuration variables (CVs) is explained.
With central units that allow only register-programming
it is only possible to program the variables CV#1, CV#2,
CV#3, CV#4 and CV#29 (= register 1 to 5).
Programming with the Central Station
and the Mobile Station
With the Central Station or the Mobile Station of Märklin**
you can program the registers, but the value to be set is
limited to 80. With the auxillary register #62 values above
80 can be entered. Select the article no. 29750 from the
locomotive database and program the decoder as de-
scribed for this article in the Central Station´s or Mobile
Station´s manual.
Programming with Motorola central
units
Put the locomotive on a track oval or a track section con-
nected to the central unit's track output. Make sure no
other vehicle than the one you intend to program is set
on the track as the decoder inside this vehicle might be
programmed as well.
Fig. 2
9
