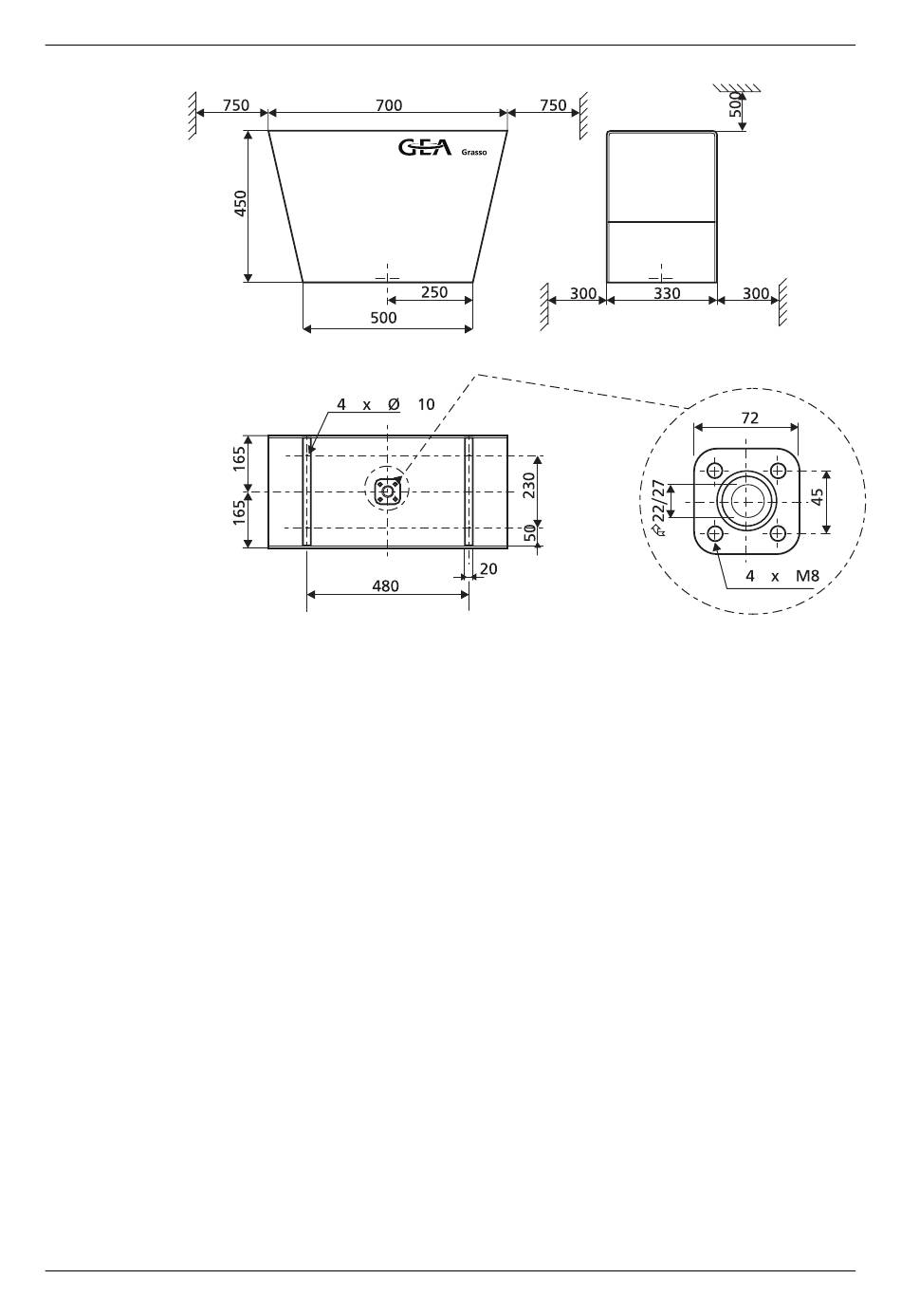

Abb.1:
1.3
Zweck des NC-Entlüfters
Nicht kondensierbare Gase (NC bzw. Non-Condensable) in einem Gefriersystem
führen zu einem Abfall von COP (Leistungskoeffizient bzw. Coefficient Of Perfor-
mance) und Kapazität. Neben anderen negativen Auswirkungen verbraucht das
Komprimieren von NC-Gasen Energie, führt aber zu keiner Kühlkapazität und
erfordert Platz in den Druckkammern, die normalerweise mit Kältemittel gefüllt
sind. Der NC-Entlüfter reduziert die Menge der NC-Gase auf ein Niveau, bei dem
der COP für die spezifischen Betriebsbedingungen des System so hoch wie mög-
lich erhalten bleibt.
Das NC-Entlüfteraggregat eignet sich für Kälteanlagen mit Ammoniak (R717,
NH
3
Verdichterdruck von mindestens 5 bar Wirkdruck. Die maximale Umgebungsluft-
temperatur beträgt +45 °C.
1.4
Operating principle / Intended use
In General
The Non-Condensables purger is designed and constructed to cool down the gas
(mixture of ammonia and non-condensables that's collected in the liquid receiver
or in a separate line (in which the flow speed is low) at the high pressure side of
the ammonia refrigeration system. By cooling down this mixture, the gaseous
ammonia condenses while the non-condensable gases stay in the gas-phase.
0089393_imm_purger_Propane_german_5
01.11.2021
Maßzeichnungen
) und allen Kältemitteln mit halogenierten Kohlenwasserstoffen mit einem
EINLEITUNG
Zweck des NC-Entlüfters
