2.3.5 Display Tab
Im Display-Tab werden Pegel über der Zeit angezeigt, die während einer Messung berechnet werden (ge-
mäß den Einstellungen im Setup-Tab). Links sind die anzeigbaren Größen aufgeführt. Maximal vier Größen
können in der Kopfzeile zur gleichzeitigen Anzeige ausgewählt werden. Das Kontextmenü des Graphen
bietet Funktionen zum Zoomen und zur Skalierung der Achsen.

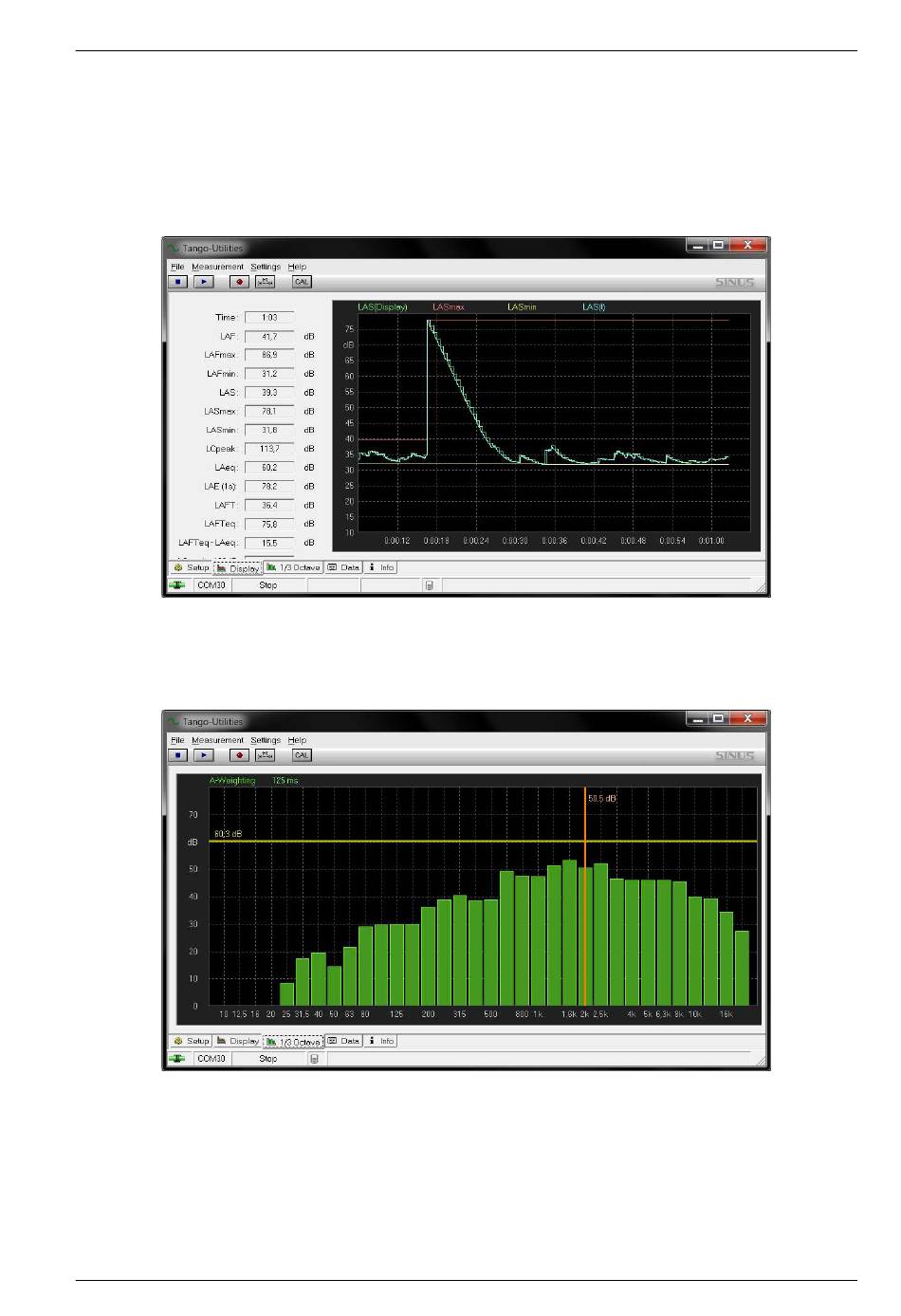

Abbildung 2.7: Pegel im Display Tab
2.3.6 Octave Tab
Abbildung 2.8: Spektrale Werte im Octave Tab
Im „1/3 Octave"-Tab (Abbildung 2.8) werden Spektralwerte angezeigt, die durch das Gerät während einer
Messung berechnet werden. Ein Klick auf die entsprechenden Einträge über der Grafik ermöglicht die An-
passung der zeitlichen Wichtung (Z-blau, A-grün, C-gelb) und der grafischen Refreshrate. Über das Kontext-
menü des Graphen können die Achsen skaliert werden. Zusätzlich zeigt eine vertikale Linie den aktuellen
Wert des ausgewählten Bandes und eine horizontale den Summenwert des ganzen Spektrums.
SINUS Messtechnik GmbH
2.3 Tango-Utilities
17 von 48
Handbuch Tango_Plus
