Bei NL1 ist kein Gehäusedeckelwechsel möglich.
1. Entfernen Sie die seitlichen Abdeckkappen der Druckluftanschlüsse, indem
Sie mit einem geeigneten Werkzeug unter die Flügel der Abdeckkappen fah-
ren, diese vorsichtig aufhebeln und abziehen.
2. Heben Sie die vordere und hintere Abdeckkappe an, indem Sie die Einrastbol-
zen (je 2 auf jeder Seite) der Schnappverschlüsse nach oben drücken.
Entfernen Sie die Abdeckkappen vorsichtig und gleichmäßig, damit
die 4 Einrastbolzen nicht abbrechen.
3. Heben Sie nun die vordere und hintere Abdeckkappe gleichmäßig an, indem
Sie diese mit einem geeigneten Werkzeug vorsichtig weiter aufhebeln und
abziehen.
4. Montieren Sie die Abdeckkappen auf den Gegenseiten in umgekehrter Rei-
henfolge. Die Abdeckkappe mit dem AVENTICS-Logo soll nach vorne zeigen.

10 Fehlersuche und Fehlerbehebung

Störung Mögliche Ursache
Druck-/Durchflussniveau wird Betriebsdruck zu gering
nicht erreicht oder baut sich
langsam ab.
Leckage im Schlauch

11 Technische Daten

Maximal zulässiger Druck, Temperaturbereich und Gewindeanschluss sind auf
den Produkten angegeben.
Allgemeine Daten
Einbaulage
Mediums-/ Umgebungs-temperatur min./
max.
Weitere technische Daten entnehmen Sie dem Online-Katalog.

12 Anhang

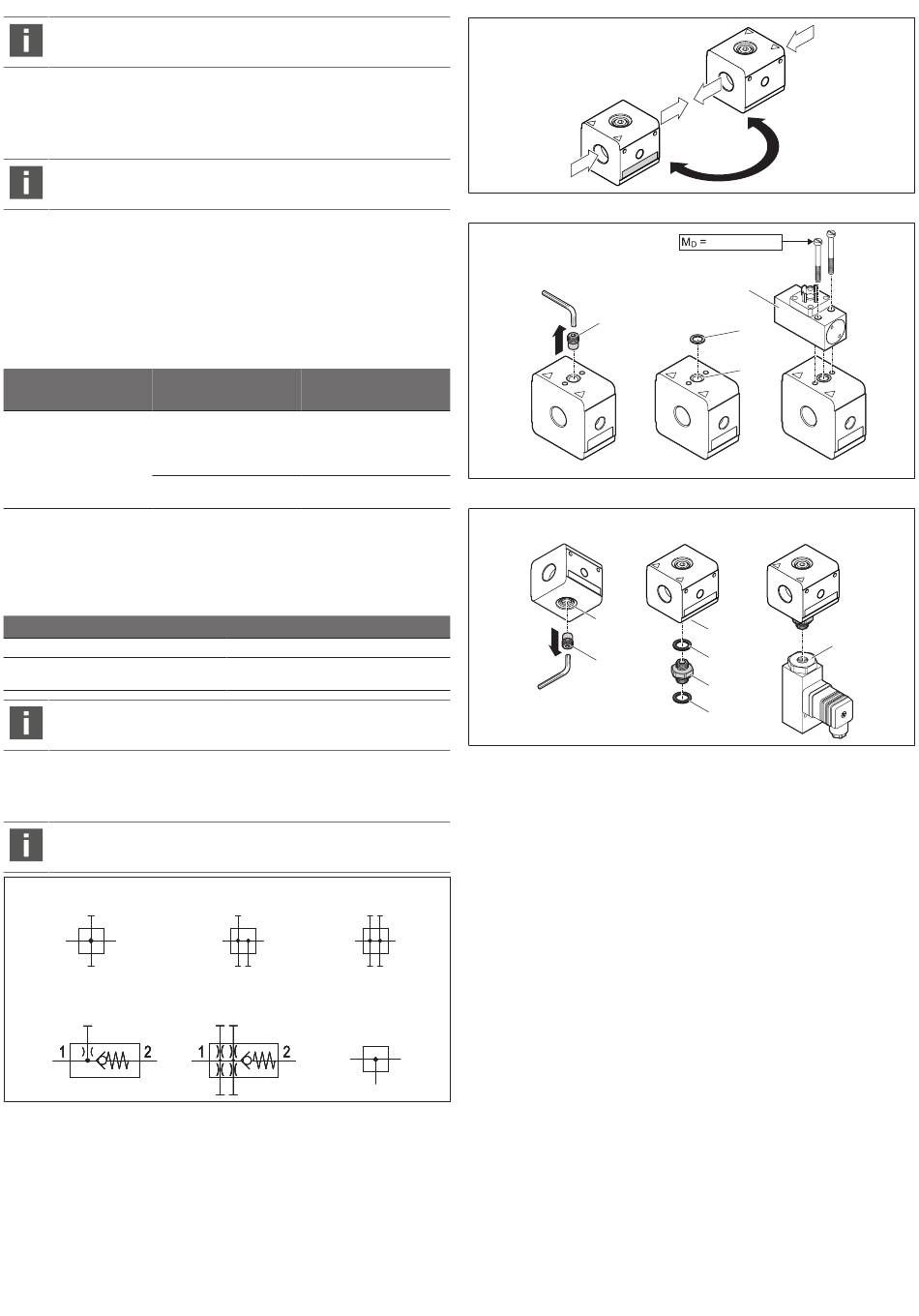

Abbildungen: Ansicht variiert je nach Serie.
I
IV
Abb. 1: Schaltsymbole:
I = 2-fach;
II = 3-fach;
III = 4-fach;
IV = Rückschlagventil, 1-fach;
V = Rückschlagventil, 4-fach;
VI = Mitteneinspeisung, 1-fach
AVENTICS™ NL1 | NL2 | NL4 | NL6 | R412015553-BAL-001-AD | Deutsch
Abhilfe
• Höheren Betriebsdruck
einstellen
• Schlauchdurchmesser
prüfen
Schläuche und Schlauchver-
bindungen überprüfen
beliebig
-10 °C /+60 °C
II III
V VI
P
1
Abb. 2: Durchflussrichtung ändern
a
1.
Abb. 3: Flanschmontage | DIL | Serie NL2, NL4, NL6
1.
f
e
Abb. 4: Rohranschluss oben: DIS | Serie NL1
Rohranschluss unten: DIS | Serie NL1, NL2, NL4, NL6
P
1
P
2
P
2
180°
2,5 + 0,5 Nm
d
b
c
2. 3.
2. 3.
f
g1
h
g2
i
