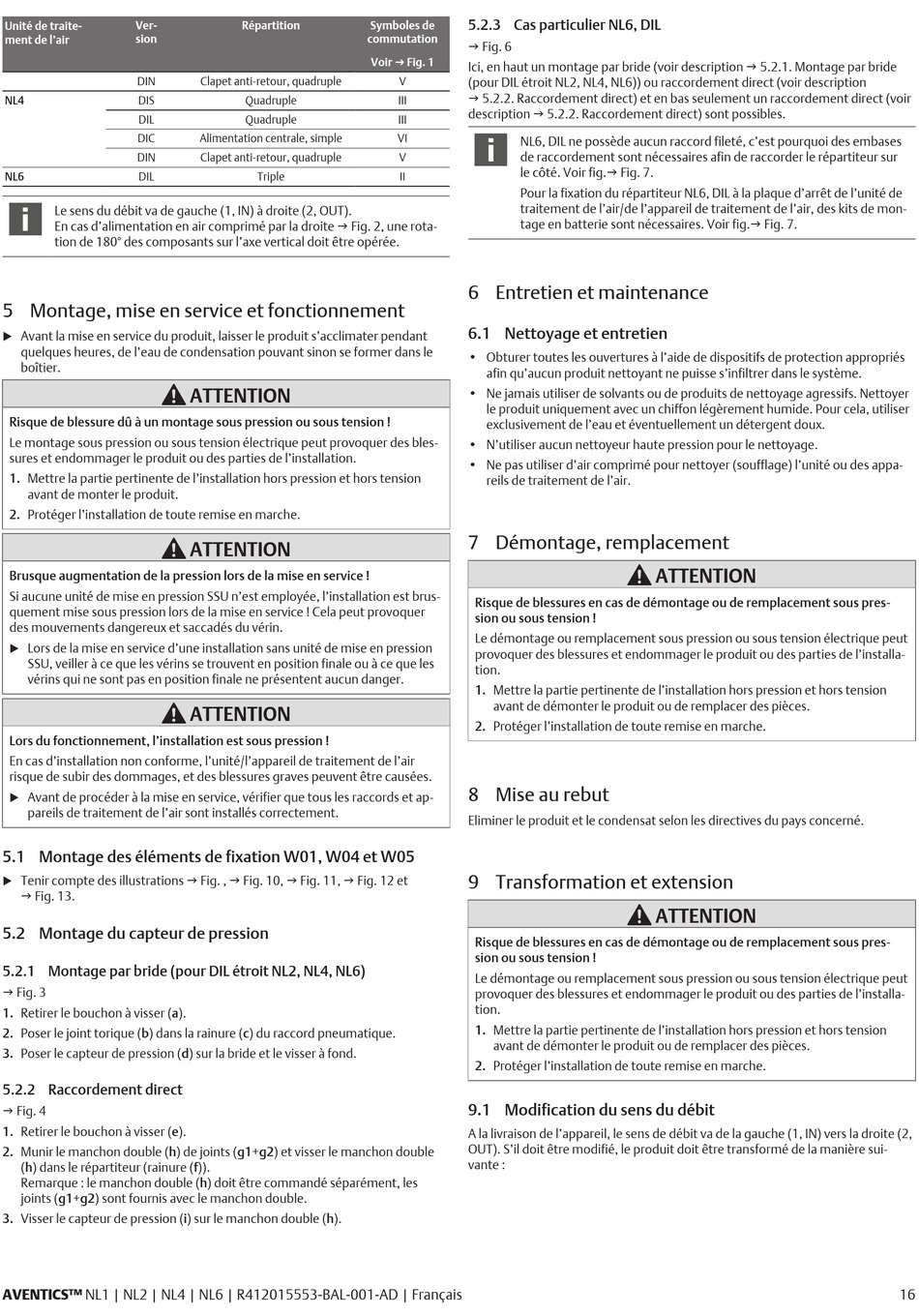

Ver-
Unité de traite-
sion
ment de l'air
DIN
NL4 DIS
DIL
DIC
DIN
NL6 DIL
Le sens du débit va de gauche (1, IN) à droite (2, OUT).
En cas d'alimentation en air comprimé par la droite g Fig. 2, une rota-
tion de 180° des composants sur l'axe vertical doit être opérée.

5 Montage, mise en service et fonctionnement

Avant la mise en service du produit, laisser le produit s'acclimater pendant
u
quelques heures, de l'eau de condensation pouvant sinon se former dans le
boîtier.
Risque de blessure dû à un montage sous pression ou sous tension !
Le montage sous pression ou sous tension électrique peut provoquer des bles-
sures et endommager le produit ou des parties de l'installation.
1. Mettre la partie pertinente de l'installation hors pression et hors tension
avant de monter le produit.
2. Protéger l'installation de toute remise en marche.
Brusque augmentation de la pression lors de la mise en service !
Si aucune unité de mise en pression SSU n'est employée, l'installation est brus-
quement mise sous pression lors de la mise en service ! Cela peut provoquer
des mouvements dangereux et saccadés du vérin.
Lors de la mise en service d'une installation sans unité de mise en pression
u
SSU, veiller à ce que les vérins se trouvent en position finale ou à ce que les
vérins qui ne sont pas en position finale ne présentent aucun danger.
Lors du fonctionnement, l'installation est sous pression !
En cas d'installation non conforme, l'unité/l'appareil de traitement de l'air
risque de subir des dommages, et des blessures graves peuvent être causées.
Avant de procéder à la mise en service, vérifier que tous les raccords et ap-
u
pareils de traitement de l'air sont installés correctement.
5.1 Montage des éléments de fixation W01, W04 et W05
Tenir compte des illustrations g Fig. , g Fig. 10, g Fig. 11, g Fig. 12 et
u
g Fig. 13.

5.2 Montage du capteur de pression

5.2.1 Montage par bride (pour DIL étroit NL2, NL4, NL6)
g Fig. 3
1. Retirer le bouchon à visser (a).
2. Poser le joint torique (b) dans la rainure (c) du raccord pneumatique.
3. Poser le capteur de pression (d) sur la bride et le visser à fond.

5.2.2 Raccordement direct

g Fig. 4
1. Retirer le bouchon à visser (e).
2. Munir le manchon double (h) de joints (g1+g2) et visser le manchon double
(h) dans le répartiteur (rainure (f)).
Remarque : le manchon double (h) doit être commandé séparément, les
joints (g1+g2) sont fournis avec le manchon double.
3. Visser le capteur de pression (i) sur le manchon double (h).
AVENTICS™ NL1 | NL2 | NL4 | NL6 | R412015553-BAL-001-AD | Français
Répartition
Clapet anti-retour, quadruple
Quadruple
Quadruple
Alimentation centrale, simple
Clapet anti-retour, quadruple
Triple
ATTENTION
ATTENTION
ATTENTION

5.2.3 Cas particulier NL6, DIL

Symboles de
commutation
g Fig. 6
Voir g Fig. 1
Ici, en haut un montage par bride (voir description g 5.2.1. Montage par bride
V (pour DIL étroit NL2, NL4, NL6)) ou raccordement direct (voir description
g 5.2.2. Raccordement direct) et en bas seulement un raccordement direct (voir
III
description g 5.2.2. Raccordement direct) sont possibles.
III
VI
NL6, DIL ne possède aucun raccord fileté, c'est pourquoi des embases
de raccordement sont nécessaires afin de raccorder le répartiteur sur
V
le côté. Voir fig.g Fig. 7.
II
Pour la fixation du répartiteur NL6, DIL à la plaque d'arrêt de l'unité de
traitement de l'air/de l'appareil de traitement de l'air, des kits de mon-
tage en batterie sont nécessaires. Voir fig.g Fig. 7.

6 Entretien et maintenance

6.1 Nettoyage et entretien

• Obturer toutes les ouvertures à l'aide de dispositifs de protection appropriés
afin qu'aucun produit nettoyant ne puisse s'infiltrer dans le système.
• Ne jamais utiliser de solvants ou de produits de nettoyage agressifs. Nettoyer
le produit uniquement avec un chiffon légèrement humide. Pour cela, utiliser
exclusivement de l'eau et éventuellement un détergent doux.
• N'utiliser aucun nettoyeur haute pression pour le nettoyage.
• Ne pas utiliser d'air comprimé pour nettoyer (soufflage) l'unité ou des appa-
reils de traitement de l'air.
7 Démontage, remplacement
Risque de blessures en cas de démontage ou de remplacement sous pres-
sion ou sous tension !
Le démontage ou remplacement sous pression ou sous tension électrique peut
provoquer des blessures et endommager le produit ou des parties de l'installa-
tion.
1. Mettre la partie pertinente de l'installation hors pression et hors tension
avant de démonter le produit ou de remplacer des pièces.
2. Protéger l'installation de toute remise en marche.

8 Mise au rebut

Eliminer le produit et le condensat selon les directives du pays concerné.

9 Transformation et extension

Risque de blessures en cas de démontage ou de remplacement sous pres-
sion ou sous tension !
Le démontage ou remplacement sous pression ou sous tension électrique peut
provoquer des blessures et endommager le produit ou des parties de l'installa-
tion.
1. Mettre la partie pertinente de l'installation hors pression et hors tension
avant de démonter le produit ou de remplacer des pièces.
2. Protéger l'installation de toute remise en marche.
9.1 Modification du sens du débit
A la livraison de l'appareil, le sens de débit va de la gauche (1, IN) vers la droite (2,
OUT). S'il doit être modifié, le produit doit être transformé de la manière sui-
vante :
ATTENTION
ATTENTION
