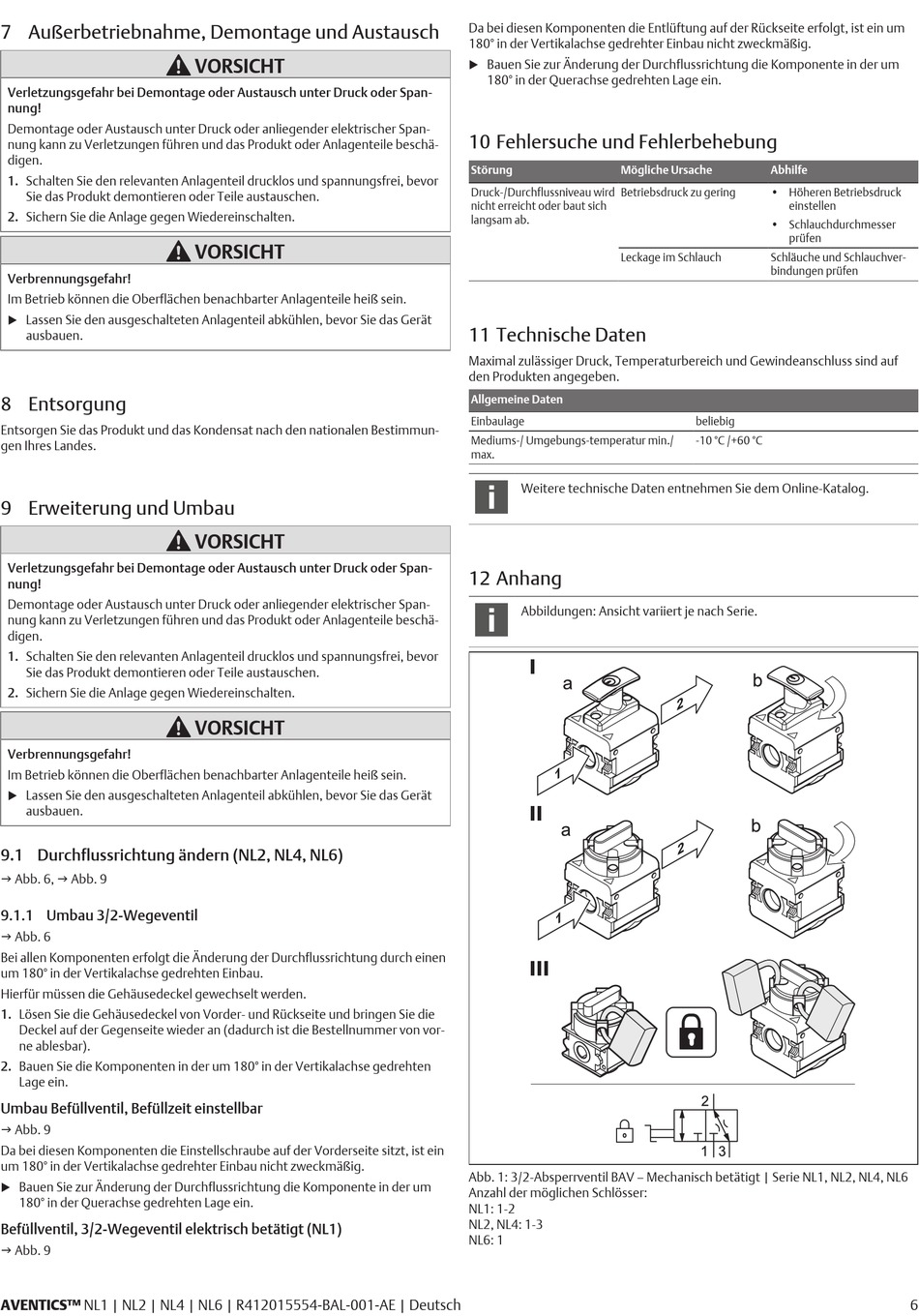

7 Außerbetriebnahme, Demontage und Austausch
Verletzungsgefahr bei Demontage oder Austausch unter Druck oder Span-
nung!
Demontage oder Austausch unter Druck oder anliegender elektrischer Span-
nung kann zu Verletzungen führen und das Produkt oder Anlagenteile beschä-
digen.
1. Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor
Sie das Produkt demontieren oder Teile austauschen.
2. Sichern Sie die Anlage gegen Wiedereinschalten.
Verbrennungsgefahr!
Im Betrieb können die Oberflächen benachbarter Anlagenteile heiß sein.
Lassen Sie den ausgeschalteten Anlagenteil abkühlen, bevor Sie das Gerät
u
ausbauen.

8 Entsorgung

Entsorgen Sie das Produkt und das Kondensat nach den nationalen Bestimmun-
gen Ihres Landes.

9 Erweiterung und Umbau

Verletzungsgefahr bei Demontage oder Austausch unter Druck oder Span-
nung!
Demontage oder Austausch unter Druck oder anliegender elektrischer Span-
nung kann zu Verletzungen führen und das Produkt oder Anlagenteile beschä-
digen.
1. Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor
Sie das Produkt demontieren oder Teile austauschen.
2. Sichern Sie die Anlage gegen Wiedereinschalten.
Verbrennungsgefahr!
Im Betrieb können die Oberflächen benachbarter Anlagenteile heiß sein.
Lassen Sie den ausgeschalteten Anlagenteil abkühlen, bevor Sie das Gerät
u
ausbauen.
9.1 Durchflussrichtung ändern (NL2, NL4, NL6)
g Abb. 6, g Abb. 9

9.1.1 Umbau 3/2-Wegeventil

g Abb. 6
Bei allen Komponenten erfolgt die Änderung der Durchflussrichtung durch einen
um 180° in der Vertikalachse gedrehten Einbau.
Hierfür müssen die Gehäusedeckel gewechselt werden.
1. Lösen Sie die Gehäusedeckel von Vorder- und Rückseite und bringen Sie die
Deckel auf der Gegenseite wieder an (dadurch ist die Bestellnummer von vor-
ne ablesbar).
2. Bauen Sie die Komponenten in der um 180° in der Vertikalachse gedrehten
Lage ein.
Umbau Befüllventil, Befüllzeit einstellbar
g Abb. 9
Da bei diesen Komponenten die Einstellschraube auf der Vorderseite sitzt, ist ein
um 180° in der Vertikalachse gedrehter Einbau nicht zweckmäßig.
Bauen Sie zur Änderung der Durchflussrichtung die Komponente in der um
u
180° in der Querachse gedrehten Lage ein.
Befüllventil, 3/2-Wegeventil elektrisch betätigt (NL1)
g Abb. 9
AVENTICS™ NL1 | NL2 | NL4 | NL6 | R412015554-BAL-001-AE | Deutsch
VORSICHT
VORSICHT
VORSICHT
VORSICHT
Da bei diesen Komponenten die Entlüftung auf der Rückseite erfolgt, ist ein um
180° in der Vertikalachse gedrehter Einbau nicht zweckmäßig.
Bauen Sie zur Änderung der Durchflussrichtung die Komponente in der um
u
180° in der Querachse gedrehten Lage ein.

10 Fehlersuche und Fehlerbehebung

Störung Mögliche Ursache
Druck-/Durchflussniveau wird Betriebsdruck zu gering
nicht erreicht oder baut sich
langsam ab.
Leckage im Schlauch

11 Technische Daten

Maximal zulässiger Druck, Temperaturbereich und Gewindeanschluss sind auf
den Produkten angegeben.
Allgemeine Daten
Einbaulage
Mediums-/ Umgebungs-temperatur min./
max.
Weitere technische Daten entnehmen Sie dem Online-Katalog.

12 Anhang

Abbildungen: Ansicht variiert je nach Serie.
Abb. 1: 3/2-Absperrventil BAV – Mechanisch betätigt | Serie NL1, NL2, NL4, NL6
Anzahl der möglichen Schlösser:
NL1: 1-2
NL2, NL4: 1-3
NL6: 1
Abhilfe
• Höheren Betriebsdruck
einstellen
• Schlauchdurchmesser
prüfen
Schläuche und Schlauchver-
bindungen prüfen
beliebig
-10 °C /+60 °C
6
