Einsatz im eichpflichtigen Verkehr
– Wenn der Indikator an eine Wägeplattform angeschlossen wird und die
– Der Indikator verfügt über eine EU-Baumusterprüfbescheinigung und

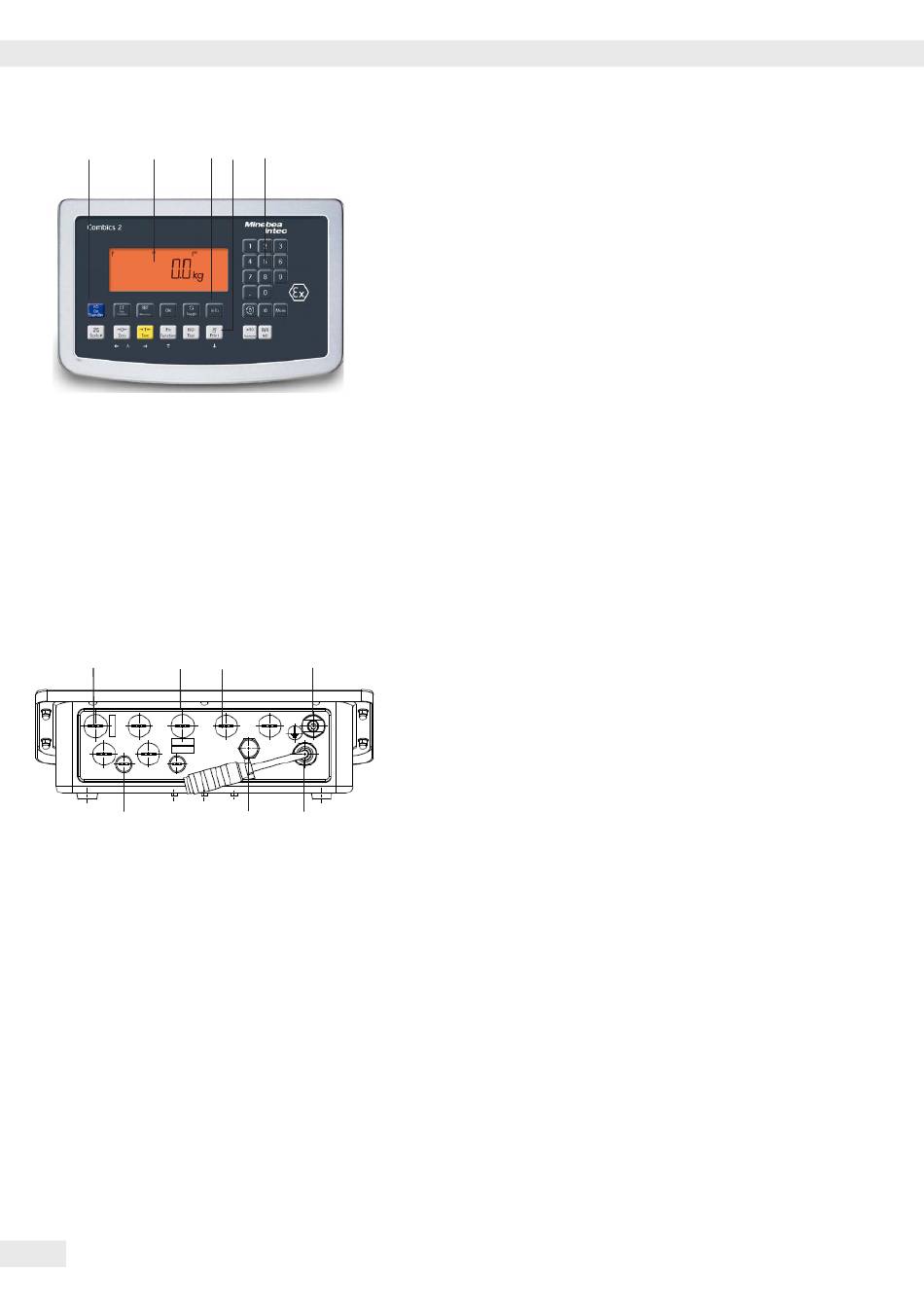

Gerätedarstellung
CAIXS2
1
Display (Detailabbildung siehe Kapitel »Bedienkonzept«)
2
Ein-/Standby-Schalten
3
Allgemeine Funktionstasten: Nullstellen, Tarieren, Funktion
umschalten, Justieren/Kalibrieren, Drucken/Datenausgabe
(siehe Kapitel »Bedienkonzept«)
4
10er-Tastatur zur Eingabe von Werten
5
Weitere Funktionstasten (siehe Kapitel »Bedienkonzept«)
Rückseite
Anschluss Wägeplattform WP
8
Anschlussmöglichkeiten für COM1
9
10
Potentialausgleichsklemme
Adapterkabel mit Stecker für EX-Netzgerät
11
Zugang zum Verriegelungsschalter
12
(Standard- oder eichpflichtigen Betrieb)
Entlüftungsventil
13
14
Anschluss UniCom (RS232/422/485, Profibus-DP, Treiberplatine
4-20 mA)
Wägeeinrichtung geeicht werden soll, ist sicherzustellen, dass die
geltenden Vorschriften zur Eichung eingehalten werden.
eine NTEP-Zulassung.
