Bedienkonzept
Anzeige im Messbetrieb
16
Betriebsanleitung Combics CAIXS2

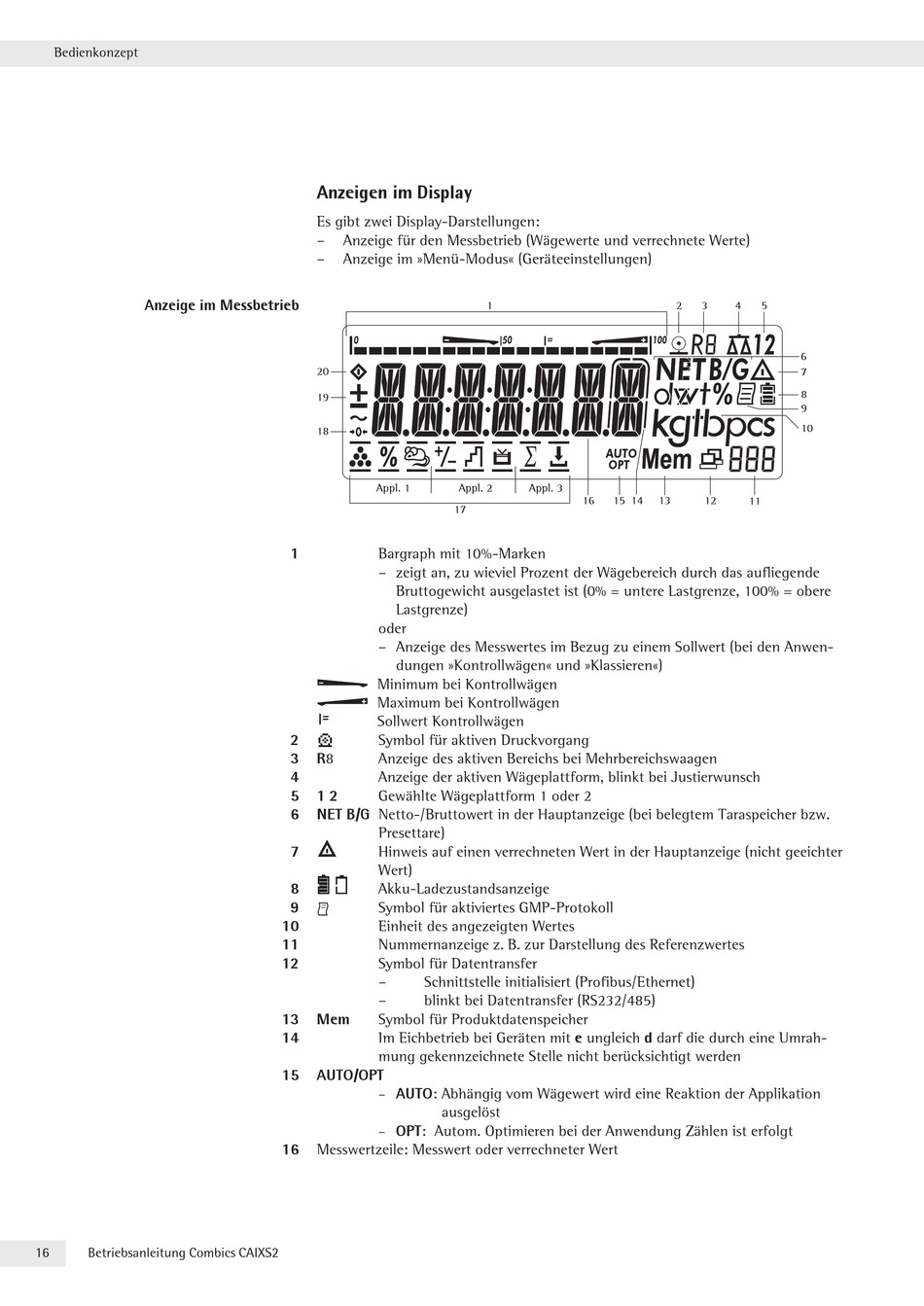

Anzeigen im Display
Es gibt zwei Display-Darstellungen:
–
Anzeige für den Messbetrieb (Wägewerte und verrechnete Werte)
–
Anzeige im »Menü-Modus« (Geräteeinstellungen)
20
19
18
Appl. 1
17
1
Bargraph mit 10%-Marken
– zeigt an, zu wieviel Prozent der Wägebereich durch das aufliegende
Bruttogewicht ausgelastet ist (0% = untere Lastgrenze, 100% = obere
Lastgrenze)
oder
– Anzeige des Messwertes im Bezug zu einem Sollwert (bei den Anwen-
dungen »Kontrollwägen« und »Klassieren«)
Minimum bei Kontrollwägen
Maximum bei Kontrollwägen
Sollwert Kontrollwägen
S
2
Symbol für aktiven Druckvorgang
3
R8
Anzeige des aktiven Bereichs bei Mehrbereichswaagen
4
Anzeige der aktiven Wägeplattform, blinkt bei Justierwunsch
5
1 2
Gewählte Wägeplattform 1 oder 2
6
NET B/G Netto-/Bruttowert in der Hauptanzeige (bei belegtem Taraspeicher bzw.
Presettare)
k
7
Hinweis auf einen verrechneten Wert in der Hauptanzeige (nicht geeichter
Wert)
8
Akku-Ladezustandsanzeige
9
Symbol für aktiviertes GMP-Protokoll
p
10
Einheit des angezeigten Wertes
11
Nummernanzeige z. B. zur Darstellung des Referenzwertes
12
Symbol für Datentransfer
–
Schnittstelle initialisiert (Profibus/Ethernet)
–
blinkt bei Datentransfer (RS232/485)
13
Mem
Symbol für Produktdatenspeicher
14
Im Eichbetrieb bei Geräten mit e ungleich d darf die durch eine Umrah-
mung gekennzeichnete Stelle nicht berücksichtigt werden
15
AUTO/OPT
AUTO: Abhängig vom Wägewert wird eine Reaktion der Applikation
–
ausgelöst
OPT: Autom. Optimieren bei der Anwendung Zählen ist erfolgt
–
16
Messwertzeile: Messwert oder verrechneter Wert
1
Appl. 2
Appl. 3
15
14
16
2
3
4
5
6
7
8
9
10
13
12
11
