Digitale Eingabe-/Ausgabe-Schnittstelle
strg.set Steuerausgang »SET« schalten
sch.ausg Schaltausgänge
eingabe Parametereingabe
aut.drck Automatischer Ausdruck
geg.null Kontrollwägen gegen Null
)
Einstellung speichern mit Taste ) .
t
Setup verlassen: Taste ( mehrmals drücken.
...
t
Anzeige
Das Ergebnis einer Messung wird in der Gewichtsdarstellung oder der Grenzwert-
darstellung angezeigt.
Gewichtsdarstellung: In der Messwertzeile werden immer die Wägewerte angezeigt,
auch wenn die entsprechenden Werte die Grenzwerte unter- oder überschreiten.
Der Bargraph wird mit den Symbolen für untere Grenze, Sollwert und obere Grenze
angezeigt. Das Gewicht des aufliegenden Wägegutes wird im Bereich von 0 bis zur
Mindestlast logarithmisch angezeigt, darüber hinaus linear.
Grenzwertdarstellung: Wie Gewichtsdarstellung, aber:
– LL erscheint in der Hauptanzeige für Wägewerte, die kleiner als der untere
Grenzwert sind
– HH erscheint in der Hauptanzeige für Wägewerte, die größer als der obere
Grenzwert sind
Die Anwendung Kontrollieren unterstützt die Eingabe-/Ausgabe-Schnittstelle. Die
vier Ausgänge werden wie folgt geschaltet:
–
Kleiner
–
Gleich
–
Größer
–
Set
Akustisches Signal: Zusätzlich kann ein akustisches Signal aktiviert werden. Einstel-
lung: Menüpunkt 8.2.3
Ausgang »SET«
ausgang
Betriebsbereitschaft
b.bereit
Aus
aus
Immer schalten
immer
Bei Stillstand schalten
stillst
Im Kontrollbereich schalten
kont.ber
Bei Stillstand im Kontrollbereich schalten 4.4.5
stl.kont
Min-, Max-, Sollwert
sol.mi.mx
Nur Sollwert mit Prozentgrenzen
sol.proz
Sollwert mit unsymmetr. Prozentgrenzen 4.5.3
sol.a.pro
Sollwert mit relativen Toleranzen
sol.tole
Aus
aus
Ein
ein
Nur Gutdruck
gut
Nur Schlechtdruck
schlcht
Aus
aus
Ein
ein

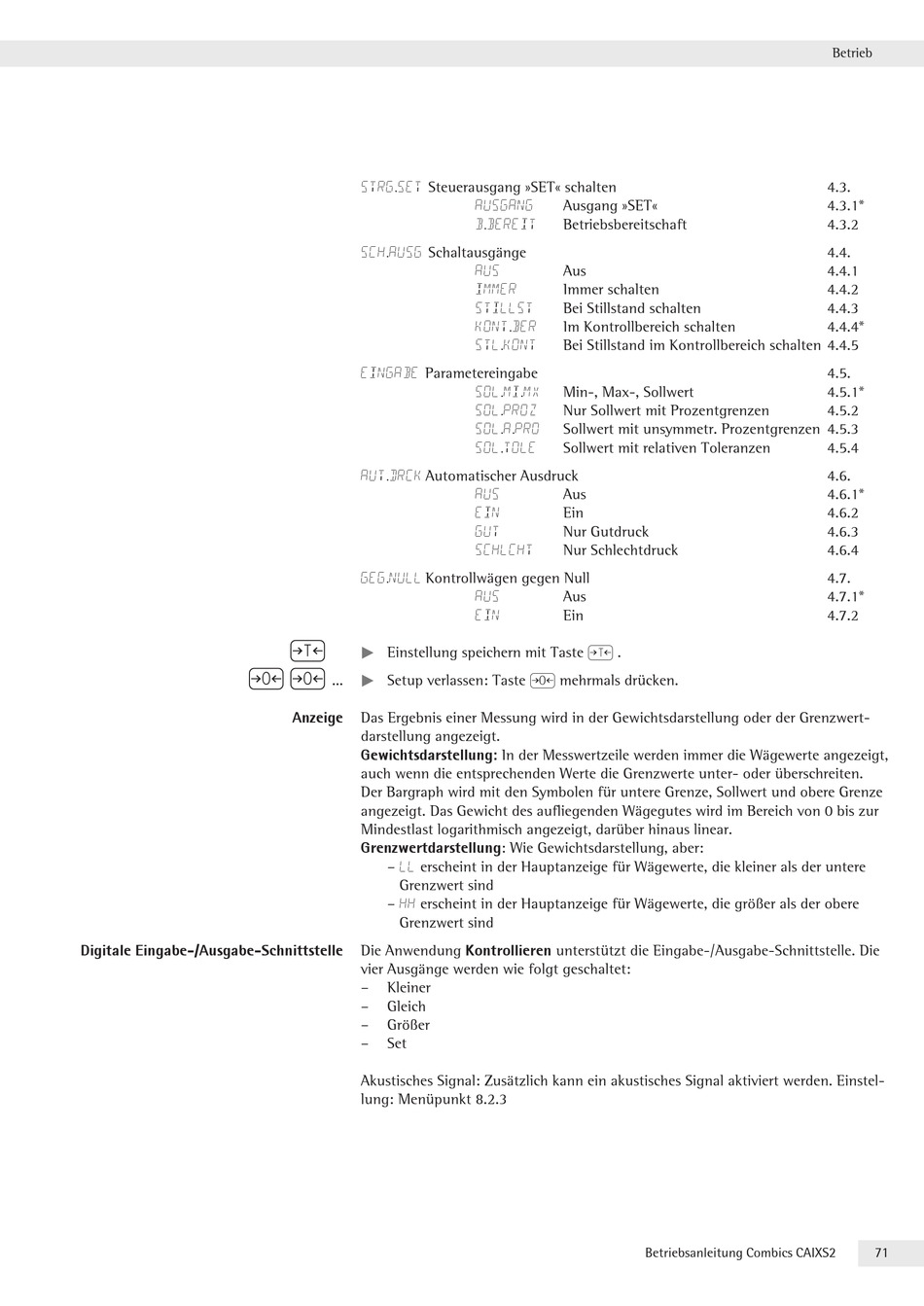

Betriebsanleitung Combics CAIXS2
Betrieb
4.3.
4.3.1*
4.3.2
4.4.
4.4.1
4.4.2
4.4.3
4.4.4*
4.5.
4.5.1*
4.5.2
4.5.4
4.6.
4.6.1*
4.6.2
4.6.3
4.6.4
4.7.
4.7.1*
4.7.2
71
