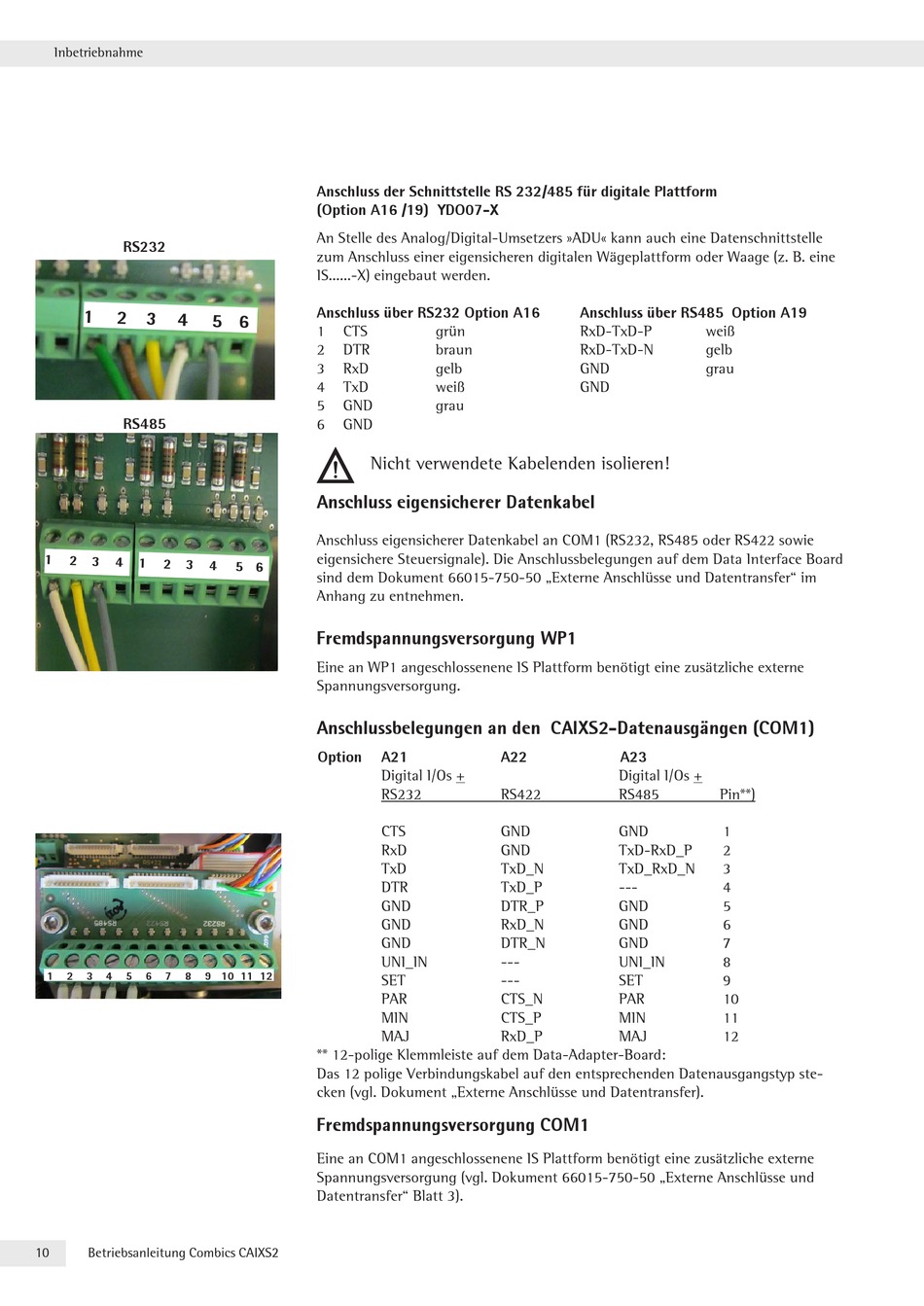

Betriebsanleitung Combics CAIXS2
Anschluss der Schnittstelle RS 232/485 für digitale Plattform
(Option A16 /19) YDO07-X
An Stelle des Analog/Digital-Umsetzers »ADU« kann auch eine Datenschnittstelle
zum Anschluss einer eigensicheren digitalen Wägeplattform oder Waage (z. B. eine
IS......-X) eingebaut werden.
Anschluss über RS232 Option A16
1
CTS
grün
2
DTR
braun
3
RxD
gelb
4
TxD
weiß
5
GND
grau
6
GND
3
Nicht verwendete Kabelenden isolieren!
Anschluss eigensicherer Datenkabel
Anschluss eigensicherer Datenkabel an COM1 (RS232, RS485 oder RS422 sowie
eigensichere Steuersignale). Die Anschlussbelegungen auf dem Data Interface Board
sind dem Dokument 66015-750-50 „Externe Anschlüsse und Datentransfer" im
Anhang zu entnehmen.
Fremdspannungsversorgung WP1
Eine an WP1 angeschlossenene IS Plattform benötigt eine zusätzliche externe
Spannungsversorgung.
Anschlussbelegungen an den CAIXS2-Datenausgängen (COM1)
Option
A21
Digital I/Os +
RS232
CTS
RxD
TxD
DTR
GND
GND
GND
UNI_IN
SET
PAR
MIN
MAJ
** 12-polige Klemmleiste auf dem Data-Adapter-Board:
Das 12 polige Verbindungskabel auf den entsprechenden Datenausgangstyp ste-
cken (vgl. Dokument „Externe Anschlüsse und Datentransfer).
Fremdspannungsversorgung COM1
Eine an COM1 angeschlossenene IS Plattform benötigt eine zusätzliche externe
Spannungsversorgung (vgl. Dokument 66015-750-50 „Externe Anschlüsse und
Datentransfer" Blatt 3).
Anschluss über RS485 Option A19
RxD-TxD-P
RxD-TxD-N
GND
GND
A22
A23
Digital I/Os +
RS422
RS485
GND
GND
GND
TxD-RxD_P
TxD_N
TxD_RxD_N
TxD_P
---
DTR_P
GND
RxD_N
GND
DTR_N
GND
---
UNI_IN
---
SET
CTS_N
PAR
CTS_P
MIN
RxD_P
MAJ
weiß
gelb
grau
Pin**)
1
2
3
4
5
6
7
8
9
10
11
12
