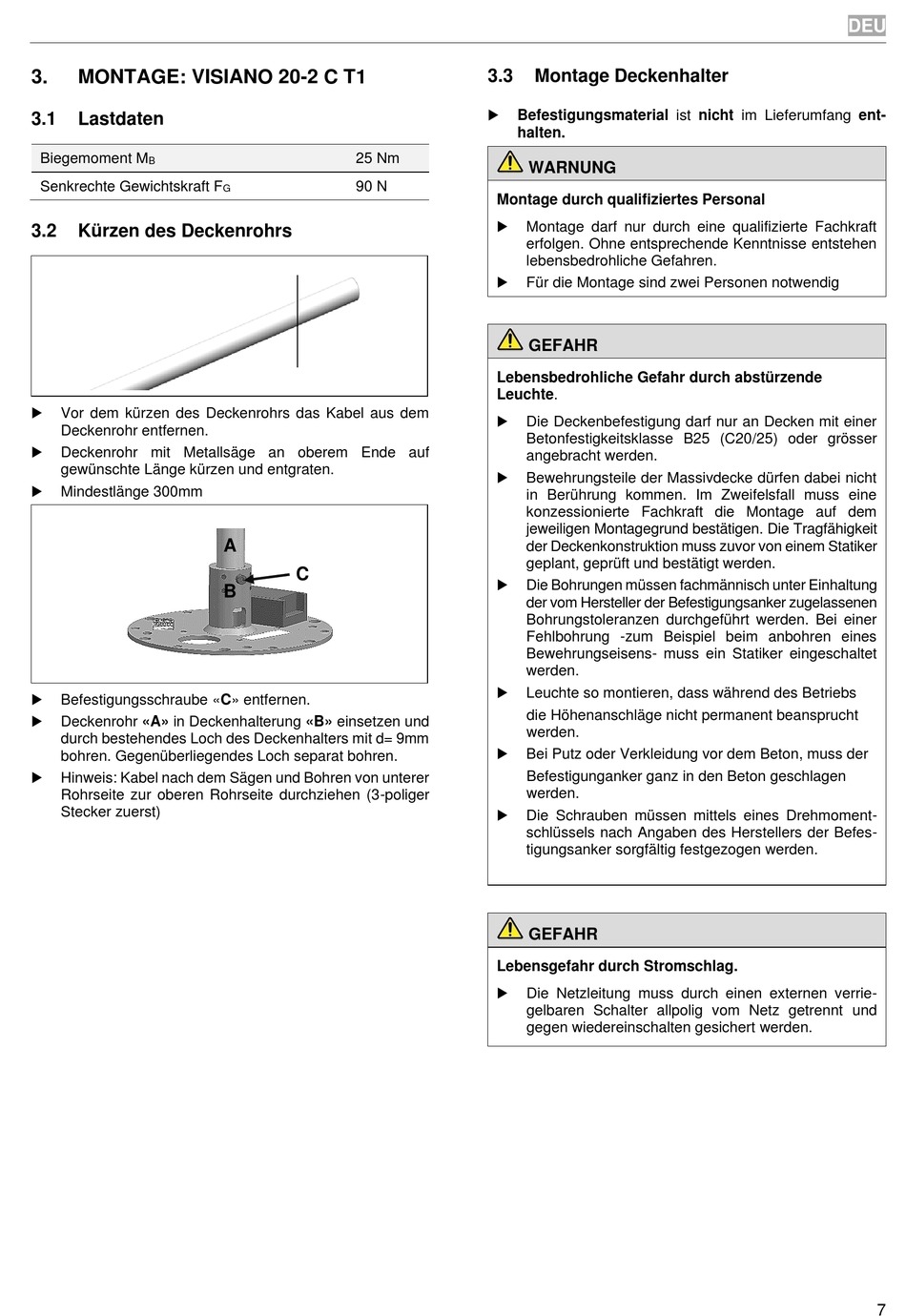

3.

MONTAGE: VISIANO 20-2 C T1

3.1

Lastdaten

Biegemoment M
B
Senkrechte Gewichtskraft F
3.2 Kürzen des Deckenrohrs

Vor dem kürzen des Deckenrohrs das Kabel aus dem
Deckenrohr entfernen.

Deckenrohr mit Metallsäge an oberem Ende auf
gewünschte Länge kürzen und entgraten.

Mindestlänge 300mm

Befestigungsschraube «C» entfernen.

Deckenrohr «A» in Deckenhalterung «B» einsetzen und
durch bestehendes Loch des Deckenhalters mit d= 9mm
bohren. Gegenüberliegendes Loch separat bohren.

Hinweis: Kabel nach dem Sägen und Bohren von unterer
Rohrseite zur oberen Rohrseite durchziehen (3-poliger
Stecker zuerst)
25 Nm
90 N
G
A
C
B
3.3

Montage Deckenhalter


Befestigungsmaterial ist nicht im Lieferumfang ent-
halten.
WARNUNG
Montage durch qualifiziertes Personal

Montage darf nur durch eine qualifizierte Fachkraft
erfolgen. Ohne entsprechende Kenntnisse entstehen
lebensbedrohliche Gefahren.

Für die Montage sind zwei Personen notwendig
GEFAHR
Lebensbedrohliche Gefahr durch abstürzende
Leuchte.

Die Deckenbefestigung darf nur an Decken mit einer
Betonfestigkeitsklasse B25 (C20/25) oder grösser
angebracht werden.

Bewehrungsteile der Massivdecke dürfen dabei nicht
in Berührung kommen. Im Zweifelsfall muss eine
konzessionierte Fachkraft die Montage auf dem
jeweiligen Montagegrund bestätigen. Die Tragfähigkeit
der Deckenkonstruktion muss zuvor von einem Statiker
geplant, geprüft und bestätigt werden.

Die Bohrungen müssen fachmännisch unter Einhaltung
der vom Hersteller der Befestigungsanker zugelassenen
Bohrungstoleranzen durchgeführt werden. Bei einer
Fehlbohrung -zum Beispiel beim anbohren eines
Bewehrungseisens- muss ein Statiker eingeschaltet
werden.

Leuchte so montieren, dass während des Betriebs
die Höhenanschläge nicht permanent beansprucht
werden.

Bei Putz oder Verkleidung vor dem Beton, muss der
Befestigunganker ganz in den Beton geschlagen
werden.

Die Schrauben müssen mittels eines Drehmoment-
schlüssels nach Angaben des Herstellers der Befes-
tigungsanker sorgfältig festgezogen werden.
GEFAHR
Lebensgefahr durch Stromschlag.

Die Netzleitung muss durch einen externen verrie-
gelbaren Schalter allpolig vom Netz getrennt und
gegen wiedereinschalten gesichert werden.
DEU
7
