BEDIENUNG

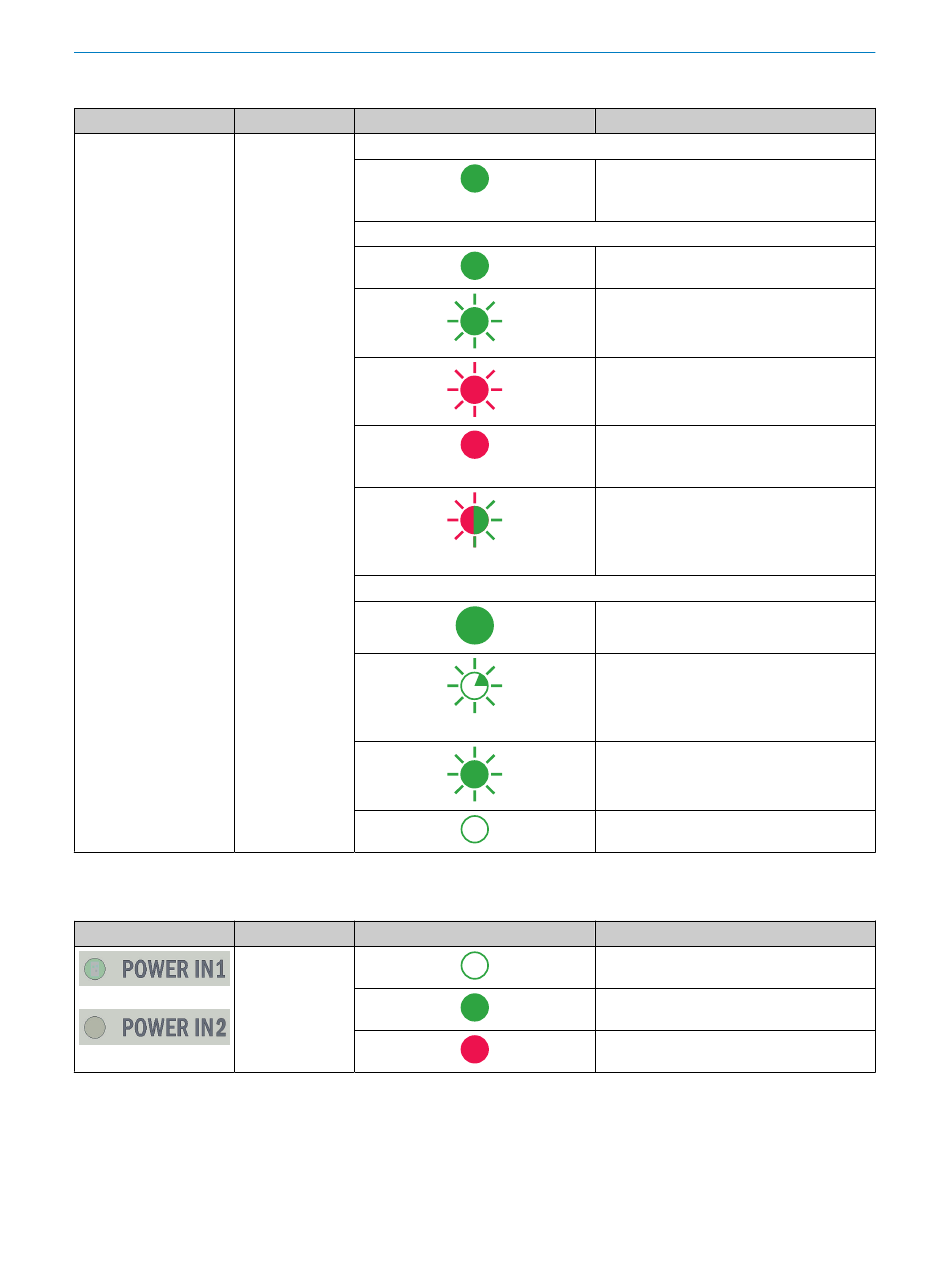

Tabelle 13: Gerätestatus-Anzeigen
Lage
Bezeichnung
SF / MS / RUN
POWER IN
Tabelle 14: Status-LEDs POWER
Lage
Bezeichnung
POWER IN1
POWER IN2
34
B E T R I E B S A N L E I T U N G | SIM2500
LED-Verhalten
PROFINET: Sammelfehler (SF)
Ethernet-IP: Modulstatus (MS)
EtherCAT: RUN Status
LED-Verhalten
Beschreibung
Datenaustausch über Feldbus
Gerät in Betrieb
Stand-by/Gerät nicht konfiguriert, keine IP-
Adresse zugeteilt
Warnung, Gerät aber weiter betriebsbereit
oder Firmware-Update
Fehler, Gerät nicht betriebsbereit
Selbsttest beim Einschalten
Gerät im Status Operational
Gerät im Status Safe-Operational
Gerät im Status Pre-Operational
Gerät im Status Initialisierung
Beschreibung
Keine Spannung am Anschluss angelegt.
Spannung liegt an.
Unter-/Überspannung erkannt.
