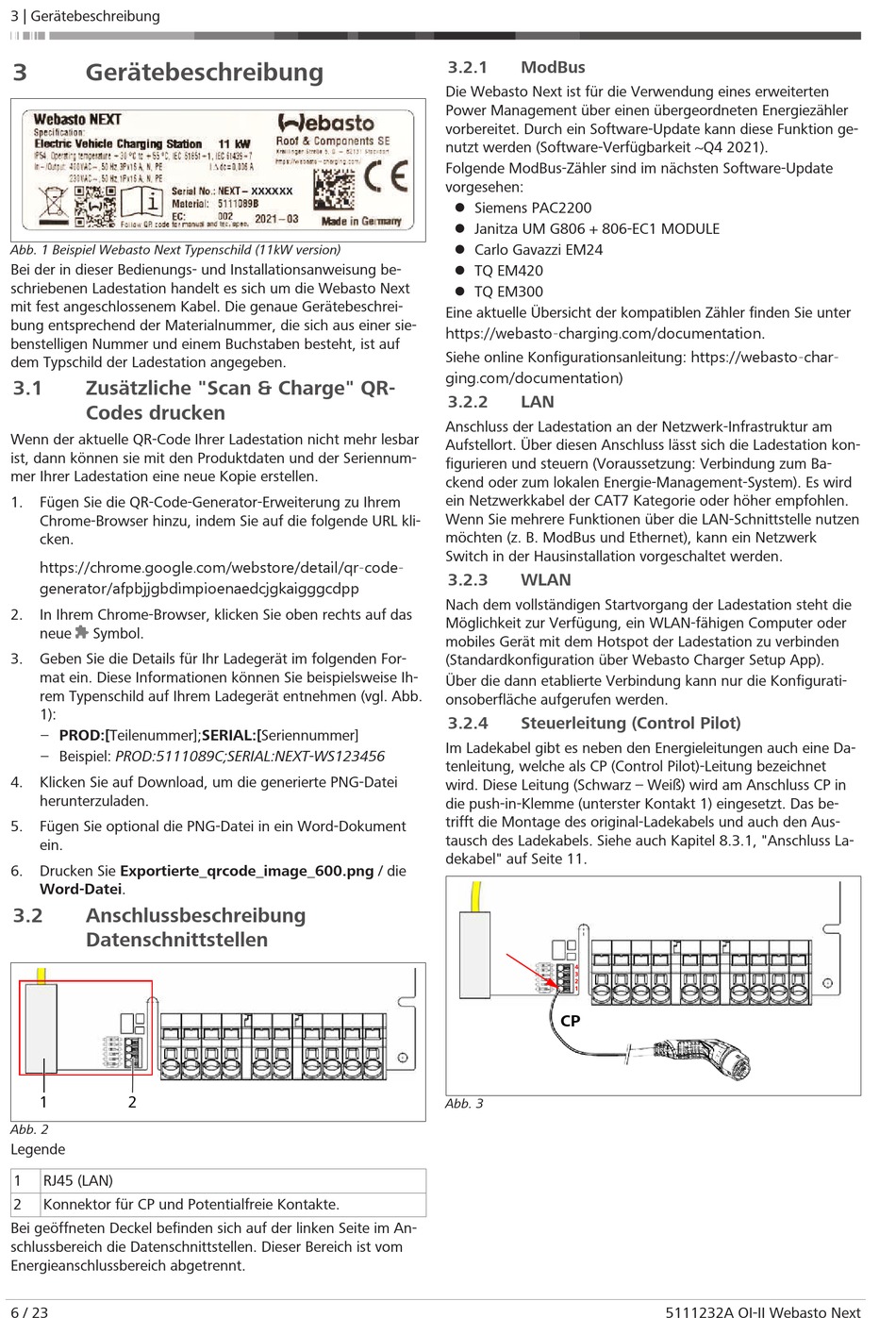

3 | Gerätebeschreibung
3 Gerätebeschreibung
Abb. 1 Beispiel Webasto Next Typenschild (11kW version)
Bei der in dieser Bedienungs- und Installationsanweisung be-
schriebenen Ladestation handelt es sich um die Webasto Next
mit fest angeschlossenem Kabel. Die genaue Gerätebeschrei-
bung entsprechend der Materialnummer, die sich aus einer sie-
benstelligen Nummer und einem Buchstaben besteht, ist auf
dem Typschild der Ladestation angegeben.
3.1 Zusätzliche "Scan & Charge" QR-
Codes drucken
Wenn der aktuelle QR-Code Ihrer Ladestation nicht mehr lesbar
ist, dann können sie mit den Produktdaten und der Seriennum-
mer Ihrer Ladestation eine neue Kopie erstellen.
1. Fügen Sie die QR-Code-Generator-Erweiterung zu Ihrem
Chrome-Browser hinzu, indem Sie auf die folgende URL kli-
cken.
https://chrome.google.com/webstore/detail/qr-code-
generator/afpbjjgbdimpioenaedcjgkaigggcdpp
2. In Ihrem Chrome-Browser, klicken Sie oben rechts auf das
neue Symbol.
3. Geben Sie die Details für Ihr Ladegerät im folgenden For-
mat ein. Diese Informationen können Sie beispielsweise Ih-
rem Typenschild auf Ihrem Ladegerät entnehmen (vgl. Abb.
1):
– PROD:[Teilenummer];SERIAL:[Seriennummer]
– Beispiel: PROD:5111089C;SERIAL:NEXT-WS123456
4. Klicken Sie auf Download, um die generierte PNG-Datei
herunterzuladen.
5. Fügen Sie optional die PNG-Datei in ein Word-Dokument
ein.
6. Drucken Sie Exportierte_qrcode_image_600.png / die
Word-Datei.
3.2 Anschlussbeschreibung
Datenschnittstellen
1 2
Abb. 2
Legende
1 RJ45 (LAN)
2 Konnektor für CP und Potentialfreie Kontakte.
Bei geöffneten Deckel befinden sich auf der linken Seite im An-
schlussbereich die Datenschnittstellen. Dieser Bereich ist vom
Energieanschlussbereich abgetrennt.
6 / 23
3.2.1 ModBus
Die Webasto Next ist für die Verwendung eines erweiterten
Power Management über einen übergeordneten Energiezähler
vorbereitet. Durch ein Software-Update kann diese Funktion ge-
nutzt werden (Software-Verfügbarkeit ~Q4 2021).
Folgende ModBus-Zähler sind im nächsten Software-Update
vorgesehen:
l Siemens PAC2200
l Janitza UM G806 + 806-EC1 MODULE
l Carlo Gavazzi EM24
l TQ EM420
l TQ EM300
Eine aktuelle Übersicht der kompatiblen Zähler finden Sie unter
https://webasto-charging.com/documentation.
Siehe online Konfigurationsanleitung: https://webasto-char-
ging.com/documentation)
3.2.2 LAN
Anschluss der Ladestation an der Netzwerk-Infrastruktur am
Aufstellort. Über diesen Anschluss lässt sich die Ladestation kon-
figurieren und steuern (Voraussetzung: Verbindung zum Ba-
ckend oder zum lokalen Energie-Management-System). Es wird
ein Netzwerkkabel der CAT7 Kategorie oder höher empfohlen.
Wenn Sie mehrere Funktionen über die LAN-Schnittstelle nutzen
möchten (z. B. ModBus und Ethernet), kann ein Netzwerk
Switch in der Hausinstallation vorgeschaltet werden.
3.2.3 WLAN
Nach dem vollständigen Startvorgang der Ladestation steht die
Möglichkeit zur Verfügung, ein WLAN-fähigen Computer oder
mobiles Gerät mit dem Hotspot der Ladestation zu verbinden
(Standardkonfiguration über Webasto Charger Setup App).
Über die dann etablierte Verbindung kann nur die Konfigurati-
onsoberfläche aufgerufen werden.
3.2.4

Steuerleitung (Control Pilot)

Im Ladekabel gibt es neben den Energieleitungen auch eine Da-
tenleitung, welche als CP (Control Pilot)-Leitung bezeichnet
wird. Diese Leitung (Schwarz – Weiß) wird am Anschluss CP in
die push-in-Klemme (unterster Kontakt 1) eingesetzt. Das be-
trifft die Montage des original-Ladekabels und auch den Aus-
tausch des Ladekabels. Siehe auch Kapitel 8.3.1, "Anschluss La-
dekabel" auf Seite 11.
4
3
2
1
CP
Abb. 3
5111232A OI-II Webasto Next
