Webasto Next Bedienungs- Und Einbauanleitung Seite 17

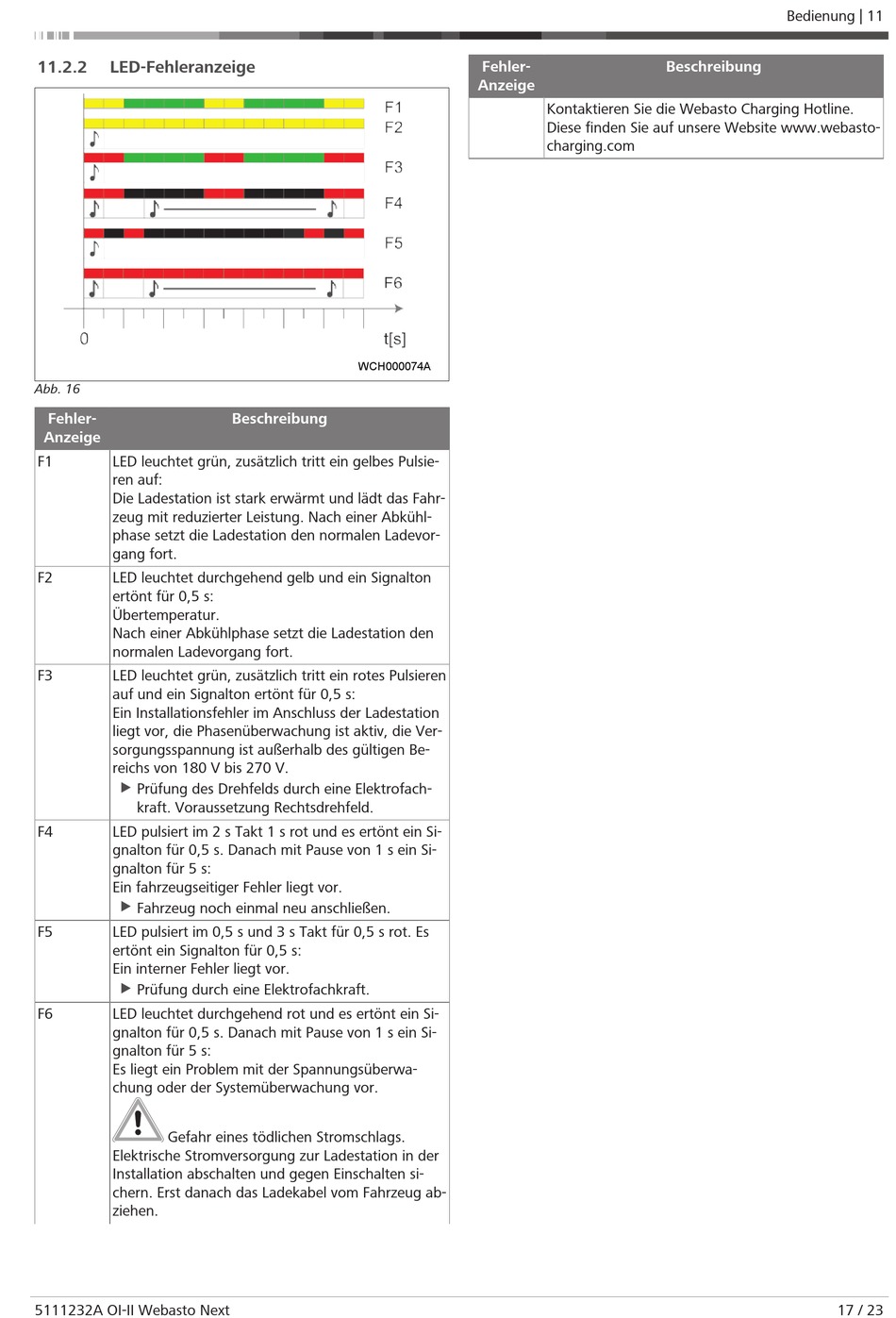

11.2.2 LED-Fehleranzeige
Abb. 16
Fehler-
Anzeige
F1 LED leuchtet grün, zusätzlich tritt ein gelbes Pulsie-
ren auf:
Die Ladestation ist stark erwärmt und lädt das Fahr-
zeug mit reduzierter Leistung. Nach einer Abkühl-
phase setzt die Ladestation den normalen Ladevor-
gang fort.
F2 LED leuchtet durchgehend gelb und ein Signalton
ertönt für 0,5 s:
Übertemperatur.
Nach einer Abkühlphase setzt die Ladestation den
normalen Ladevorgang fort.
F3 LED leuchtet grün, zusätzlich tritt ein rotes Pulsieren
auf und ein Signalton ertönt für 0,5 s:
Ein Installationsfehler im Anschluss der Ladestation
liegt vor, die Phasenüberwachung ist aktiv, die Ver-
sorgungsspannung ist außerhalb des gültigen Be-
reichs von 180 V bis 270 V.
u Prüfung des Drehfelds durch eine Elektrofach-
kraft. Voraussetzung Rechtsdrehfeld.
F4 LED pulsiert im 2 s Takt 1 s rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Ein fahrzeugseitiger Fehler liegt vor.
u Fahrzeug noch einmal neu anschließen.
F5 LED pulsiert im 0,5 s und 3 s Takt für 0,5 s rot. Es
ertönt ein Signalton für 0,5 s:
Ein interner Fehler liegt vor.
u Prüfung durch eine Elektrofachkraft.
F6 LED leuchtet durchgehend rot und es ertönt ein Si-
gnalton für 0,5 s. Danach mit Pause von 1 s ein Si-
gnalton für 5 s:
Es liegt ein Problem mit der Spannungsüberwa-
chung oder der Systemüberwachung vor.
Gefahr eines tödlichen Stromschlags.
Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern. Erst danach das Ladekabel vom Fahrzeug ab-
ziehen.
5111232A OI-II Webasto Next
WCH000074A
Beschreibung
Fehler-
Anzeige
Kontaktieren Sie die Webasto Charging Hotline.
Diese finden Sie auf unsere Website www.webasto-
charging.com
Bedienung | 11
Beschreibung
17 / 23
