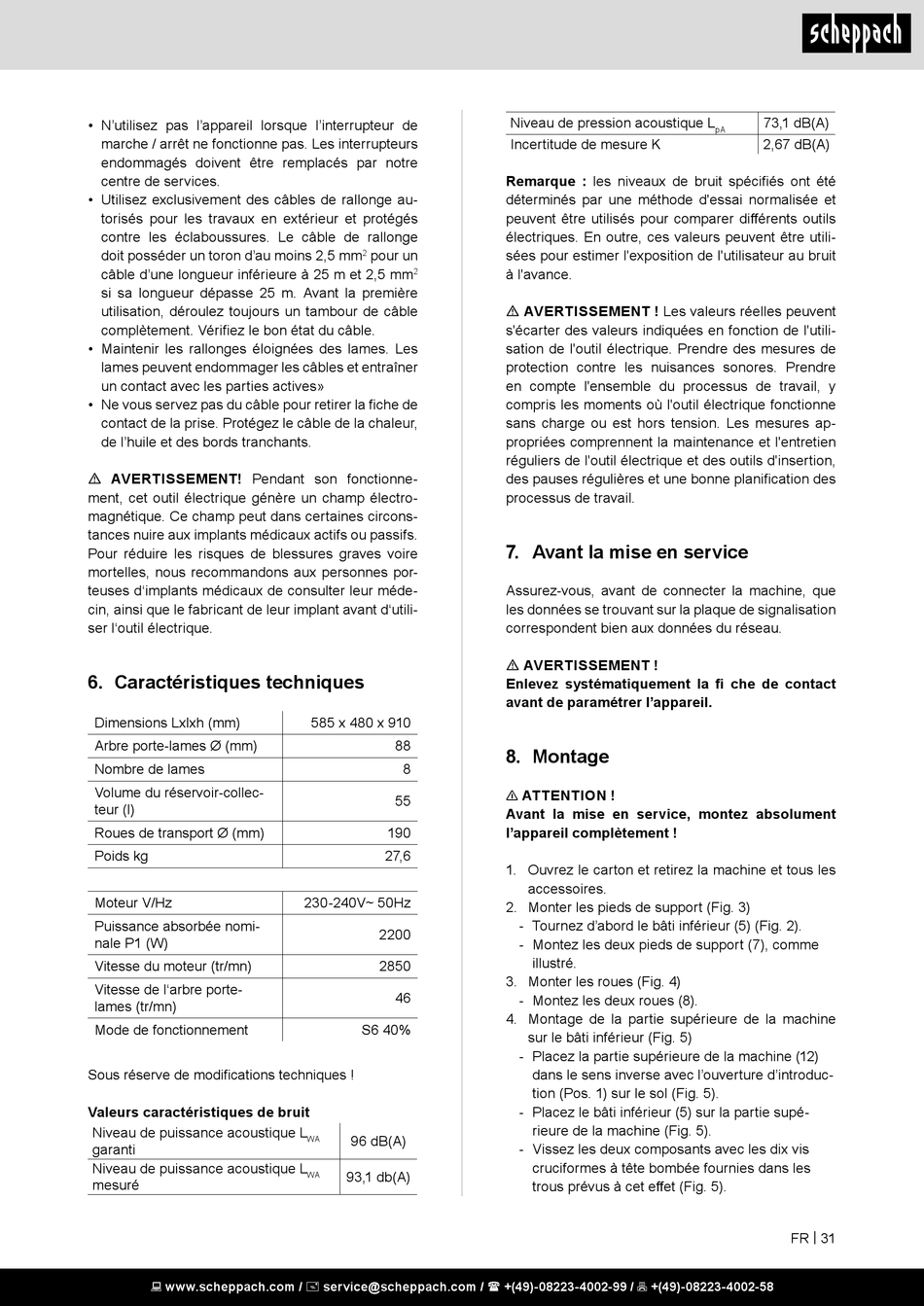

• N'utilisez pas l'appareil lorsque l'interrupteur de
marche / arrêt ne fonctionne pas. Les interrupteurs
endommagés doivent être remplacés par notre
centre de services.
• Utilisez exclusivement des câbles de rallonge au-
torisés pour les travaux en extérieur et protégés
contre les éclaboussures. Le câble de rallonge
doit posséder un toron d'au moins 2,5 mm
câble d'une longueur inférieure à 25 m et 2,5 mm
si sa longueur dépasse 25 m. Avant la première
utilisation, déroulez toujours un tambour de câble
complètement. Vérifiez le bon état du câble.
• Maintenir les rallonges éloignées des lames. Les
lames peuvent endommager les câbles et entraîner
un contact avec les parties actives»
• Ne vous servez pas du câble pour retirer la fiche de
contact de la prise. Protégez le câble de la chaleur,
de l'huile et des bords tranchants.
m AVERTISSEMENT! Pendant son fonctionne-
ment, cet outil électrique génère un champ électro-
magnétique. Ce champ peut dans certaines circons-
tances nuire aux implants médicaux actifs ou passifs.
Pour réduire les risques de blessures graves voire
mortelles, nous recommandons aux personnes por-
teuses d'implants médicaux de consulter leur méde-
cin, ainsi que le fabricant de leur implant avant d'utili-
ser l'outil électrique.
6. Caractéristiques techniques
Dimensions Lxlxh (mm)
Arbre porte-lames Ø (mm)
Nombre de lames
Volume du réservoir-collec-
teur (l)
Roues de transport Ø (mm)
Poids kg
Moteur V/Hz
Puissance absorbée nomi-
nale P1 (W)
Vitesse du moteur (tr/mn)
Vitesse de l'arbre porte-
lames (tr/mn)
Mode de fonctionnement
Sous réserve de modifications techniques !
Valeurs caractéristiques de bruit
Niveau de puissance acoustique L
garanti
Niveau de puissance acoustique L
mesuré
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
pour un
2
2
585 x 480 x 910
88
8
55
190
27,6
230-240V~ 50Hz
2200
2850
46
S6 40%
96 dB(A)
WA
93,1 db(A)
WA
Niveau de pression acoustique L
Incertitude de mesure K
Remarque : les niveaux de bruit spécifiés ont été
déterminés par une méthode d'essai normalisée et
peuvent être utilisés pour comparer différents outils
électriques. En outre, ces valeurs peuvent être utili-
sées pour estimer l'exposition de l'utilisateur au bruit
à l'avance.
m AVERTISSEMENT ! Les valeurs réelles peuvent
s'écarter des valeurs indiquées en fonction de l'utili-
sation de l'outil électrique. Prendre des mesures de
protection contre les nuisances sonores. Prendre
en compte l'ensemble du processus de travail, y
compris les moments où l'outil électrique fonctionne
sans charge ou est hors tension. Les mesures ap-
propriées comprennent la maintenance et l'entretien
réguliers de l'outil électrique et des outils d'insertion,
des pauses régulières et une bonne planification des
processus de travail.

7. Avant la mise en service

Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisation
correspondent bien aux données du réseau.
m AVERTISSEMENT !
Enlevez systématiquement la fi che de contact
avant de paramétrer l'appareil.

8. Montage

n ATTENTION !
Avant la mise en service, montez absolument
l'appareil complètement !
1. Ouvrez le carton et retirez la machine et tous les
accessoires.
2. Monter les pieds de support (Fig. 3)
- Tournez d'abord le bâti inférieur (5) (Fig. 2).
- Montez les deux pieds de support (7), comme
illustré.
3. Monter les roues (Fig. 4)
- Montez les deux roues (8).
4. Montage de la partie supérieure de la machine
sur le bâti inférieur (Fig. 5)
- Placez la partie supérieure de la machine (12)
dans le sens inverse avec l'ouverture d'introduc-
tion (Pos. 1) sur le sol (Fig. 5).
- Placez le bâti inférieur (5) sur la partie supé-
rieure de la machine (Fig. 5).
- Vissez les deux composants avec les dix vis
cruciformes à tête bombée fournies dans les
trous prévus à cet effet (Fig. 5).
73,1 dB(A)
pA
2,67 dB(A)
FR | 31
