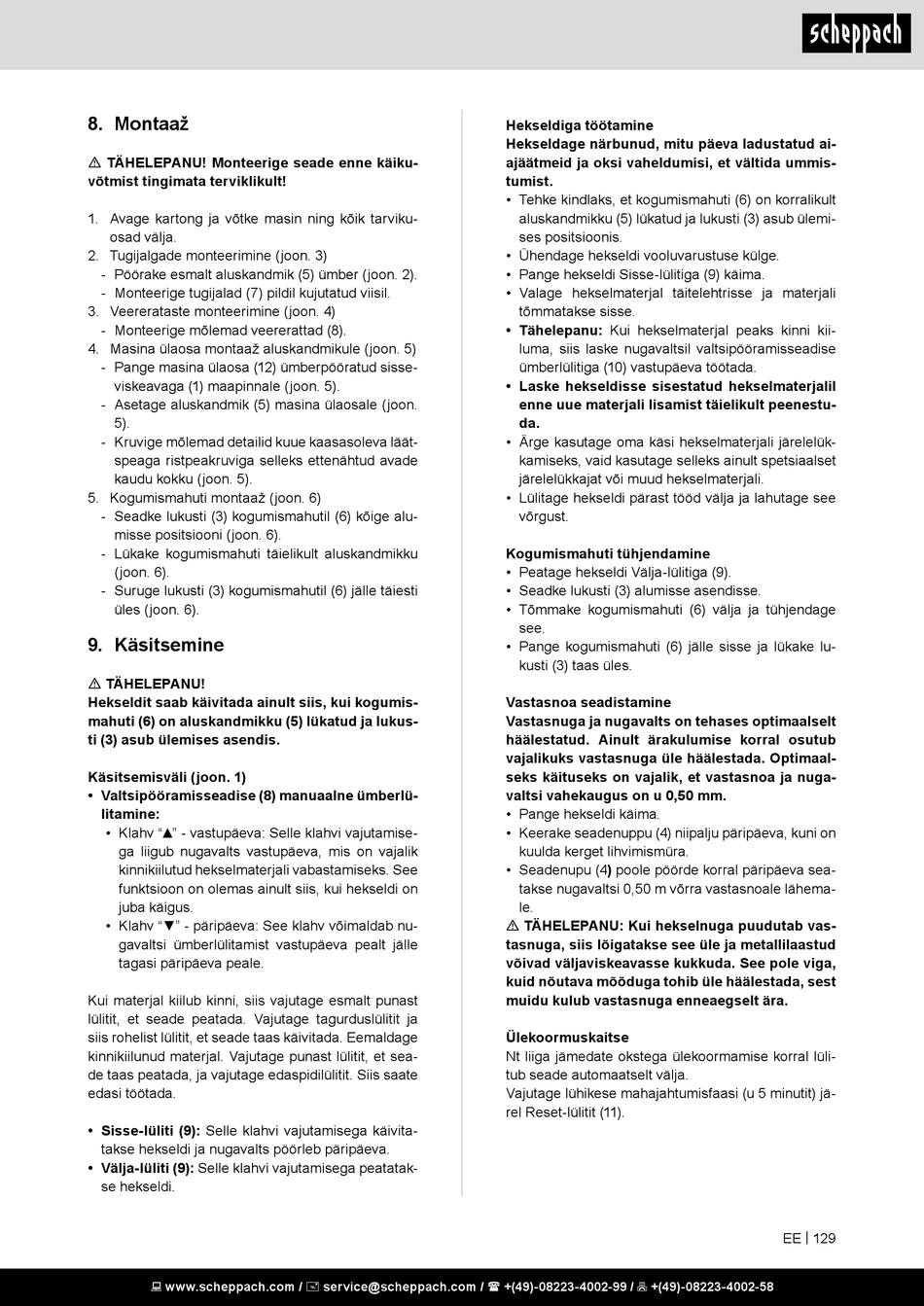

8. Montaaž
m TÄHELEPANU! Monteerige seade enne käiku-
võtmist tingimata terviklikult!
1. Avage kartong ja võtke masin ning kõik tarviku-
osad välja.
2. Tugijalgade monteerimine (joon. 3)
- Pöörake esmalt aluskandmik (5) ümber (joon. 2).
- Monteerige tugijalad (7) pildil kujutatud viisil.
3. Veererataste monteerimine (joon. 4)
- Monteerige mõlemad veererattad (8).
4. Masina ülaosa montaaž aluskandmikule (joon. 5)
- Pange masina ülaosa (12) ümberpööratud sisse-
viskeavaga (1) maapinnale (joon. 5).
- Asetage aluskandmik (5) masina ülaosale (joon.
5).
- Kruvige mõlemad detailid kuue kaasasoleva läät-
speaga ristpeakruviga selleks ettenähtud avade
kaudu kokku (joon. 5).
5. Kogumismahuti montaaž (joon. 6)
- Seadke lukusti (3) kogumismahutil (6) kõige alu-
misse positsiooni (joon. 6).
- Lükake kogumismahuti täielikult aluskandmikku
(joon. 6).
- Suruge lukusti (3) kogumismahutil (6) jälle täiesti
üles (joon. 6).
9. Käsitsemine
m TÄHELEPANU!
Hekseldit saab käivitada ainult siis, kui kogumis-
mahuti (6) on aluskandmikku (5) lükatud ja lukus-
ti (3) asub ülemises asendis.
Käsitsemisväli (joon. 1)
• Valtsipööramisseadise (8) manuaalne ümberlü-
litamine:
• Klahv "▲" - vastupäeva: Selle klahvi vajutamise-
ga liigub nugavalts vastupäeva, mis on vajalik
kinnikiilutud hekselmaterjali vabastamiseks. See
funktsioon on olemas ainult siis, kui hekseldi on
juba käigus.
• Klahv "▼" - päripäeva: See klahv võimaldab nu-
gavaltsi ümberlülitamist vastupäeva pealt jälle
tagasi päripäeva peale.
Kui materjal kiilub kinni, siis vajutage esmalt punast
lülitit, et seade peatada. Vajutage tagurduslülitit ja
siis rohelist lülitit, et seade taas käivitada. Eemaldage
kinnikiilunud materjal. Vajutage punast lülitit, et sea-
de taas peatada, ja vajutage edaspidilülitit. Siis saate
edasi töötada.
• Sisse-lüliti (9): Selle klahvi vajutamisega käivita-
takse hekseldi ja nugavalts pöörleb päripäeva.
• Välja-lüliti (9): Selle klahvi vajutamisega peatatak-
se hekseldi.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Hekseldiga töötamine
Hekseldage närbunud, mitu päeva ladustatud ai-
ajäätmeid ja oksi vaheldumisi, et vältida ummis-
tumist.
• Tehke kindlaks, et kogumismahuti (6) on korralikult
aluskandmikku (5) lükatud ja lukusti (3) asub ülemi-
ses positsioonis.
• Ühendage hekseldi vooluvarustuse külge.
• Pange hekseldi Sisse-lülitiga (9) käima.
• Valage hekselmaterjal täitelehtrisse ja materjali
tõmmatakse sisse.
• Tähelepanu: Kui hekselmaterjal peaks kinni kii-
luma, siis laske nugavaltsil valtsipööramisseadise
ümberlülitiga (10) vastupäeva töötada.
• Laske hekseldisse sisestatud hekselmaterjalil
enne uue materjali lisamist täielikult peenestu-
da.
• Ärge kasutage oma käsi hekselmaterjali järelelük-
kamiseks, vaid kasutage selleks ainult spetsiaalset
järelelükkajat või muud hekselmaterjali.
• Lülitage hekseldi pärast tööd välja ja lahutage see
võrgust.
Kogumismahuti tühjendamine
• Peatage hekseldi Välja-lülitiga (9).
• Seadke lukusti (3) alumisse asendisse.
• Tõmmake kogumismahuti (6) välja ja tühjendage
see.
• Pange kogumismahuti (6) jälle sisse ja lükake lu-
kusti (3) taas üles.
Vastasnoa seadistamine
Vastasnuga ja nugavalts on tehases optimaalselt
häälestatud. Ainult ärakulumise korral osutub
vajalikuks vastasnuga üle häälestada. Optimaal-
seks käituseks on vajalik, et vastasnoa ja nuga-
valtsi vahekaugus on u 0,50 mm.
• Pange hekseldi käima.
• Keerake seadenuppu (4) niipalju päripäeva, kuni on
kuulda kerget lihvimismüra.
• Seadenupu (4) poole pöörde korral päripäeva sea-
takse nugavaltsi 0,50 m võrra vastasnoale lähema-
le.
m TÄHELEPANU: Kui hekselnuga puudutab vas-
tasnuga, siis lõigatakse see üle ja metallilaastud
võivad väljaviskeavasse kukkuda. See pole viga,
kuid nõutava mõõduga tohib üle häälestada, sest
muidu kulub vastasnuga enneaegselt ära.
Ülekoormuskaitse
Nt liiga jämedate okstega ülekoormamise korral lüli-
tub seade automaatselt välja.
Vajutage lühikese mahajahtumisfaasi (u 5 minutit) jä-
rel Reset-lülitit (11).
