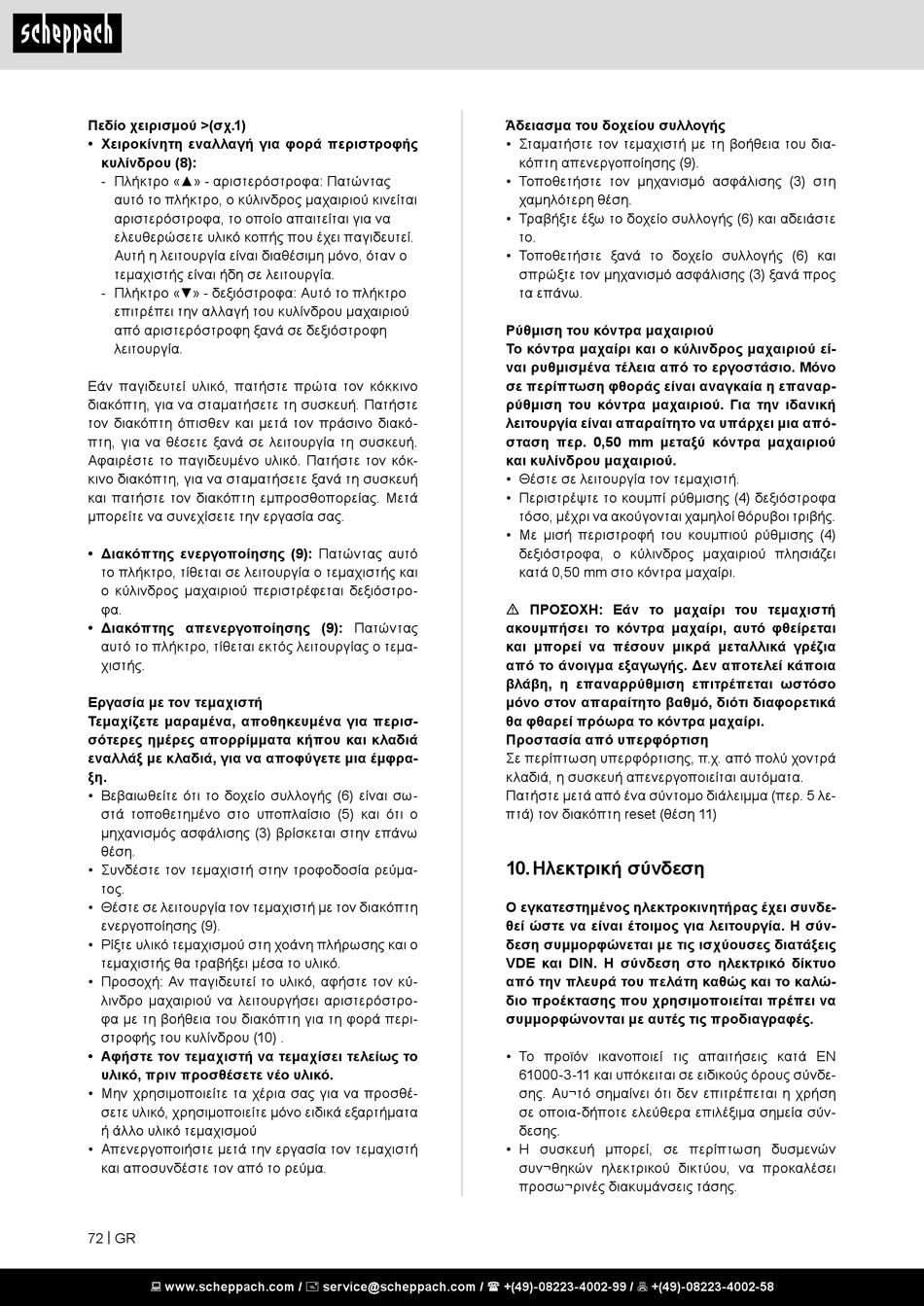

Ηλεκτρική Σύνδεση - Scheppach GS50 Originalbetriebsanleitung

Πεδίο χειρισμού >(σχ.1)
• Χειροκίνητη εναλλαγή για φορά περιστροφής
κυλίνδρου (8):
- Πλήκτρο «▲» - αριστερόστροφα: Πατώντας
αυτό το πλήκτρο, ο κύλινδρος μαχαιριού κινείται
αριστερόστροφα, το οποίο απαιτείται για να
ελευθερώσετε υλικό κοπής που έχει παγιδευτεί.
Αυτή η λειτουργία είναι διαθέσιμη μόνο, όταν ο
τεμαχιστής είναι ήδη σε λειτουργία.
- Πλήκτρο «▼» - δεξιόστροφα: Αυτό το πλήκτρο
επιτρέπει την αλλαγή του κυλίνδρου μαχαιριού
από αριστερόστροφη ξανά σε δεξιόστροφη
λειτουργία.
Εάν παγιδευτεί υλικό, πατήστε πρώτα τον κόκκινο
διακόπτη, για να σταματήσετε τη συσκευή. Πατήστε
τον διακόπτη όπισθεν και μετά τον πράσινο διακό-
πτη, για να θέσετε ξανά σε λειτουργία τη συσκευή.
Αφαιρέστε το παγιδευμένο υλικό. Πατήστε τον κόκ-
κινο διακόπτη, για να σταματήσετε ξανά τη συσκευή
και πατήστε τον διακόπτη εμπροσθοπορείας. Μετά
μπορείτε να συνεχίσετε την εργασία σας.
• Διακόπτης ενεργοποίησης (9): Πατώντας αυτό
το πλήκτρο, τίθεται σε λειτουργία ο τεμαχιστής και
ο κύλινδρος μαχαιριού περιστρέφεται δεξιόστρο-
φα.
• Διακόπτης απενεργοποίησης (9): Πατώντας
αυτό το πλήκτρο, τίθεται εκτός λειτουργίας ο τεμα-
χιστής.
Εργασία με τον τεμαχιστή
Τεμαχίζετε μαραμένα, αποθηκευμένα για περισ-
σότερες ημέρες απορρίμματα κήπου και κλαδιά
εναλλάξ με κλαδιά, για να αποφύγετε μια έμφρα-
ξη.
• Βεβαιωθείτε ότι το δοχείο συλλογής (6) είναι σω-
στά τοποθετημένο στο υποπλαίσιο (5) και ότι ο
μηχανισμός ασφάλισης (3) βρίσκεται στην επάνω
θέση.
• Συνδέστε τον τεμαχιστή στην τροφοδοσία ρεύμα-
τος.
• Θέστε σε λειτουργία τον τεμαχιστή με τον διακόπτη
ενεργοποίησης (9).
• Ρίξτε υλικό τεμαχισμού στη χοάνη πλήρωσης και ο
τεμαχιστής θα τραβήξει μέσα το υλικό.
• Προσοχή: Αν παγιδευτεί το υλικό, αφήστε τον κύ-
λινδρο μαχαιριού να λειτουργήσει αριστερόστρο-
φα με τη βοήθεια του διακόπτη για τη φορά περι-
στροφής του κυλίνδρου (10) .
• Αφήστε τον τεμαχιστή να τεμαχίσει τελείως το
υλικό, πριν προσθέσετε νέο υλικό.
• Μην χρησιμοποιείτε τα χέρια σας για να προσθέ-
σετε υλικό, χρησιμοποιείτε μόνο ειδικά εξαρτήματα
ή άλλο υλικό τεμαχισμού
• Απενεργοποιήστε μετά την εργασία τον τεμαχιστή
και αποσυνδέστε τον από το ρεύμα.
72 | GR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Άδειασμα του δοχείου συλλογής
• Σταματήστε τον τεμαχιστή με τη βοήθεια του δια-
κόπτη απενεργοποίησης (9).
• Τοποθετήστε τον μηχανισμό ασφάλισης (3) στη
χαμηλότερη θέση.
• Τραβήξτε έξω το δοχείο συλλογής (6) και αδειάστε
το.
• Τοποθετήστε ξανά το δοχείο συλλογής (6) και
σπρώξτε τον μηχανισμό ασφάλισης (3) ξανά προς
τα επάνω.
Ρύθμιση του κόντρα μαχαιριού
Το κόντρα μαχαίρι και ο κύλινδρος μαχαιριού εί-
ναι ρυθμισμένα τέλεια από το εργοστάσιο. Μόνο
σε περίπτωση φθοράς είναι αναγκαία η επαναρ-
ρύθμιση του κόντρα μαχαιριού. Για την ιδανική
λειτουργία είναι απαραίτητο να υπάρχει μια από-
σταση περ. 0,50 mm μεταξύ κόντρα μαχαιριού
και κυλίνδρου μαχαιριού.
• Θέστε σε λειτουργία τον τεμαχιστή.
• Περιστρέψτε το κουμπί ρύθμισης (4) δεξιόστροφα
τόσο, μέχρι να ακούγονται χαμηλοί θόρυβοι τριβής.
• Με μισή περιστροφή του κουμπιού ρύθμισης (4)
δεξιόστροφα, ο κύλινδρος μαχαιριού πλησιάζει
κατά 0,50 mm στο κόντρα μαχαίρι.
m ΠΡΟΣΟΧΗ: Εάν το μαχαίρι του τεμαχιστή
ακουμπήσει το κόντρα μαχαίρι, αυτό φθείρεται
και μπορεί να πέσουν μικρά μεταλλικά γρέζια
από το άνοιγμα εξαγωγής. Δεν αποτελεί κάποια
βλάβη, η επαναρρύθμιση επιτρέπεται ωστόσο
μόνο στον απαραίτητο βαθμό, διότι διαφορετικά
θα φθαρεί πρόωρα το κόντρα μαχαίρι.
Προστασία από υπερφόρτιση
Σε περίπτωση υπερφόρτισης, π.χ. από πολύ χοντρά
κλαδιά, η συσκευή απενεργοποιείται αυτόματα.
Πατήστε μετά από ένα σύντομο διάλειμμα (περ. 5 λε-
πτά) τον διακόπτη reset (θέση 11)
10. Ηλεκτρική σύνδεση
Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε-
θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν-
δεση συμμορφώνεται με τις ισχύουσες διατάξεις
VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο
από την πλευρά του πελάτη καθώς και το καλώ-
διο προέκτασης που χρησιμοποιείται πρέπει να
συμμορφώνονται με αυτές τις προδιαγραφές.
• Το προϊόν ικανοποιεί τις απαιτήσεις κατά EN
61000-3-11 και υπόκειται σε ειδικούς όρους σύνδε-
σης. Αυ¬τό σημαίνει ότι δεν επιτρέπεται η χρήση
σε οποια-δήποτε ελεύθερα επιλέξιμα σημεία σύν-
δεσης.
• Η συσκευή μπορεί, σε περίπτωση δυσμενών
συν¬θηκών ηλεκτρικού δικτύου, να προκαλέσει
προσω¬ρινές διακυμάνσεις τάσης.
