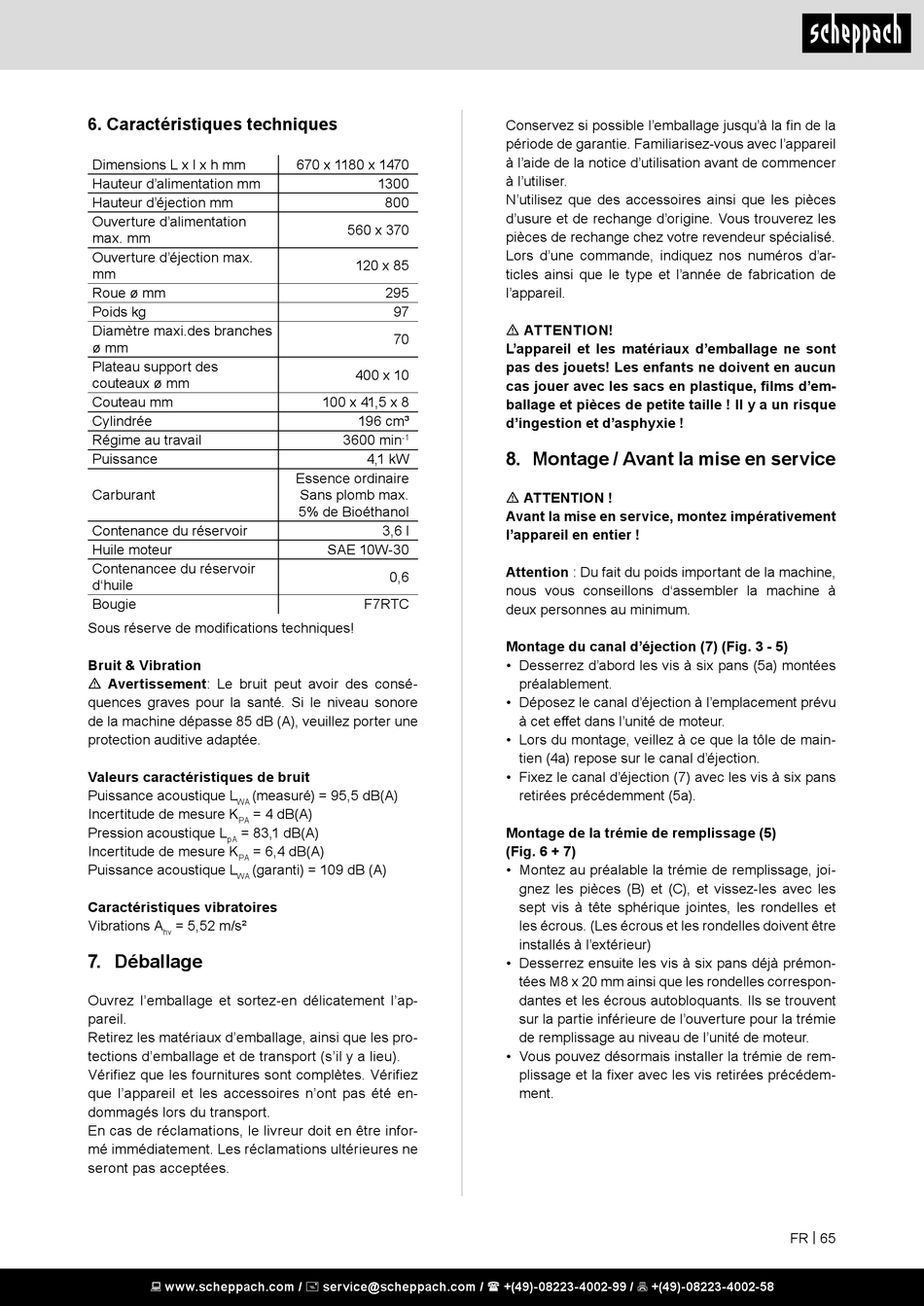

6. Caractéristiques techniques
Dimensions L x l x h mm
Hauteur d'alimentation mm
Hauteur d'éjection mm
Ouverture d'alimentation
max. mm
Ouverture d'éjection max.
mm
Roue ø mm
Poids kg
Diamètre maxi.des branches
ø mm
Plateau support des
couteaux ø mm
Couteau mm
Cylindrée
Régime au travail
Puissance
Carburant
Contenance du réservoir
Huile moteur
Contenancee du réservoir
d'huile
Bougie
Sous réserve de modifications techniques!
Bruit & Vibration
m Avertissement: Le bruit peut avoir des consé-
quences graves pour la santé. Si le niveau sonore
de la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
Valeurs caractéristiques de bruit
Puissance acoustique L
(measuré) = 95,5 dB(A)
WA
Incertitude de mesure K
= 4 dB(A)
PA
Pression acoustique L
= 83,1 dB(A)
pA
Incertitude de mesure K
= 6,4 dB(A)
PA
Puissance acoustique L
(garanti) = 109 dB (A)
WA
Caractéristiques vibratoires
Vibrations A
= 5,52 m/s²
hv
7. Déballage
Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
Retirez les matériaux d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
En cas de réclamations, le livreur doit en être infor-
mé immédiatement. Les réclamations ultérieures ne
seront pas acceptées.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
670 x 1180 x 1470
1300
800
560 x 370
120 x 85
295
97
70
400 x 10
100 x 41,5 x 8
196 cm³
3600 min
-1
4,1 kW
Essence ordinaire
Sans plomb max.
5% de Bioéthanol
3,6 l
SAE 10W-30
0,6
F7RTC
Conservez si possible l'emballage jusqu'à la fin de la
période de garantie. Familiarisez-vous avec l'appareil
à l'aide de la notice d'utilisation avant de commencer
à l'utiliser.
N'utilisez que des accessoires ainsi que les pièces
d'usure et de rechange d'origine. Vous trouverez les
pièces de rechange chez votre revendeur spécialisé.
Lors d'une commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de fabrication de
l'appareil.
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !
8. Montage / Avant la mise en service
m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
Attention : Du fait du poids important de la machine,
nous vous conseillons d'assembler la machine à
deux personnes au minimum.
Montage du canal d'éjection (7) (Fig. 3 - 5)
• Desserrez d'abord les vis à six pans (5a) montées
préalablement.
• Déposez le canal d'éjection à l'emplacement prévu
à cet effet dans l'unité de moteur.
• Lors du montage, veillez à ce que la tôle de main-
tien (4a) repose sur le canal d'éjection.
• Fixez le canal d'éjection (7) avec les vis à six pans
retirées précédemment (5a).
Montage de la trémie de remplissage (5)
(Fig. 6 + 7)
• Montez au préalable la trémie de remplissage, joi-
gnez les pièces (B) et (C), et vissez-les avec les
sept vis à tête sphérique jointes, les rondelles et
les écrous. (Les écrous et les rondelles doivent être
installés à l'extérieur)
• Desserrez ensuite les vis à six pans déjà prémon-
tées M8 x 20 mm ainsi que les rondelles correspon-
dantes et les écrous autobloquants. Ils se trouvent
sur la partie inférieure de l'ouverture pour la trémie
de remplissage au niveau de l'unité de moteur.
• Vous pouvez désormais installer la trémie de rem-
plissage et la fixer avec les vis retirées précédem-
ment.
FR | 65
