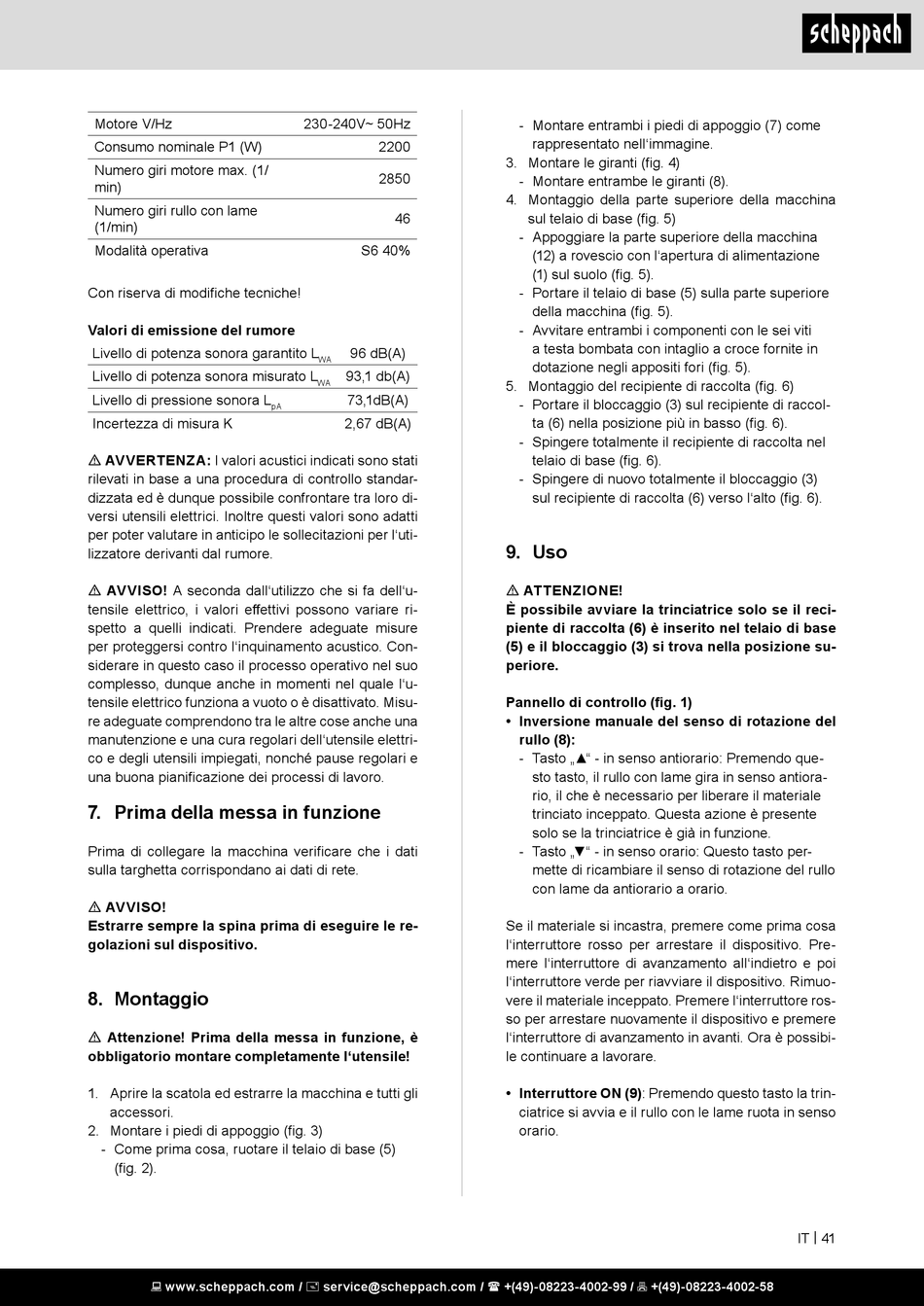

Motore V/Hz
Consumo nominale P1 (W)
Numero giri motore max. (1/
min)
Numero giri rullo con lame
(1/min)
Modalità operativa
Con riserva di modifiche tecniche!
Valori di emissione del rumore
Livello di potenza sonora garantito L
Livello di potenza sonora misurato L
Livello di pressione sonora L
Incertezza di misura K
m AVVERTENZA: I valori acustici indicati sono stati
rilevati in base a una procedura di controllo standar-
dizzata ed è dunque possibile confrontare tra loro di-
versi utensili elettrici. Inoltre questi valori sono adatti
per poter valutare in anticipo le sollecitazioni per l'uti-
lizzatore derivanti dal rumore.
m AVVISO! A seconda dall'utilizzo che si fa dell'u-
tensile elettrico, i valori effettivi possono variare ri-
spetto a quelli indicati. Prendere adeguate misure
per proteggersi contro l'inquinamento acustico. Con-
siderare in questo caso il processo operativo nel suo
complesso, dunque anche in momenti nel quale l'u-
tensile elettrico funziona a vuoto o è disattivato. Misu-
re adeguate comprendono tra le altre cose anche una
manutenzione e una cura regolari dell'utensile elettri-
co e degli utensili impiegati, nonché pause regolari e
una buona pianificazione dei processi di lavoro.

7. Prima della messa in funzione

Prima di collegare la macchina verificare che i dati
sulla targhetta corrispondano ai dati di rete.
m AVVISO!
Estrarre sempre la spina prima di eseguire le re-
golazioni sul dispositivo.

8. Montaggio

m Attenzione! Prima della messa in funzione, è
obbligatorio montare completamente l'utensile!
1. Aprire la scatola ed estrarre la macchina e tutti gli
accessori.
2. Montare i piedi di appoggio (fig. 3)
- Come prima cosa, ruotare il telaio di base (5)
(fig. 2).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230-240V~ 50Hz
2200
2850
46
S6 40%
96 dB(A)
WA
93,1 db(A)
WA
73,1dB(A)
pA
2,67 dB(A)
- Montare entrambi i piedi di appoggio (7) come
rappresentato nell'immagine.
3. Montare le giranti (fig. 4)
- Montare entrambe le giranti (8).
4. Montaggio della parte superiore della macchina
sul telaio di base (fig. 5)
- Appoggiare la parte superiore della macchina
(12) a rovescio con l'apertura di alimentazione
(1) sul suolo (fig. 5).
- Portare il telaio di base (5) sulla parte superiore
della macchina (fig. 5).
- Avvitare entrambi i componenti con le sei viti
a testa bombata con intaglio a croce fornite in
dotazione negli appositi fori (fig. 5).
5. Montaggio del recipiente di raccolta (fig. 6)
- Portare il bloccaggio (3) sul recipiente di raccol-
ta (6) nella posizione più in basso (fig. 6).
- Spingere totalmente il recipiente di raccolta nel
telaio di base (fig. 6).
- Spingere di nuovo totalmente il bloccaggio (3)
sul recipiente di raccolta (6) verso l'alto (fig. 6).

9. Uso

m ATTENZIONE!
È possibile avviare la trinciatrice solo se il reci-
piente di raccolta (6) è inserito nel telaio di base
(5) e il bloccaggio (3) si trova nella posizione su-
periore.
Pannello di controllo (fig. 1)
• Inversione manuale del senso di rotazione del
rullo (8):
- Tasto „▲" - in senso antiorario: Premendo que-
sto tasto, il rullo con lame gira in senso antiora-
rio, il che è necessario per liberare il materiale
trinciato inceppato. Questa azione è presente
solo se la trinciatrice è già in funzione.
- Tasto „▼" - in senso orario: Questo tasto per-
mette di ricambiare il senso di rotazione del rullo
con lame da antiorario a orario.
Se il materiale si incastra, premere come prima cosa
l'interruttore rosso per arrestare il dispositivo. Pre-
mere l'interruttore di avanzamento all'indietro e poi
l'interruttore verde per riavviare il dispositivo. Rimuo-
vere il materiale inceppato. Premere l'interruttore ros-
so per arrestare nuovamente il dispositivo e premere
l'interruttore di avanzamento in avanti. Ora è possibi-
le continuare a lavorare.
• Interruttore ON (9): Premendo questo tasto la trin-
ciatrice si avvia e il rullo con le lame ruota in senso
orario.
