Montage
%
7
6
5
A 4
3
2
1
0
5

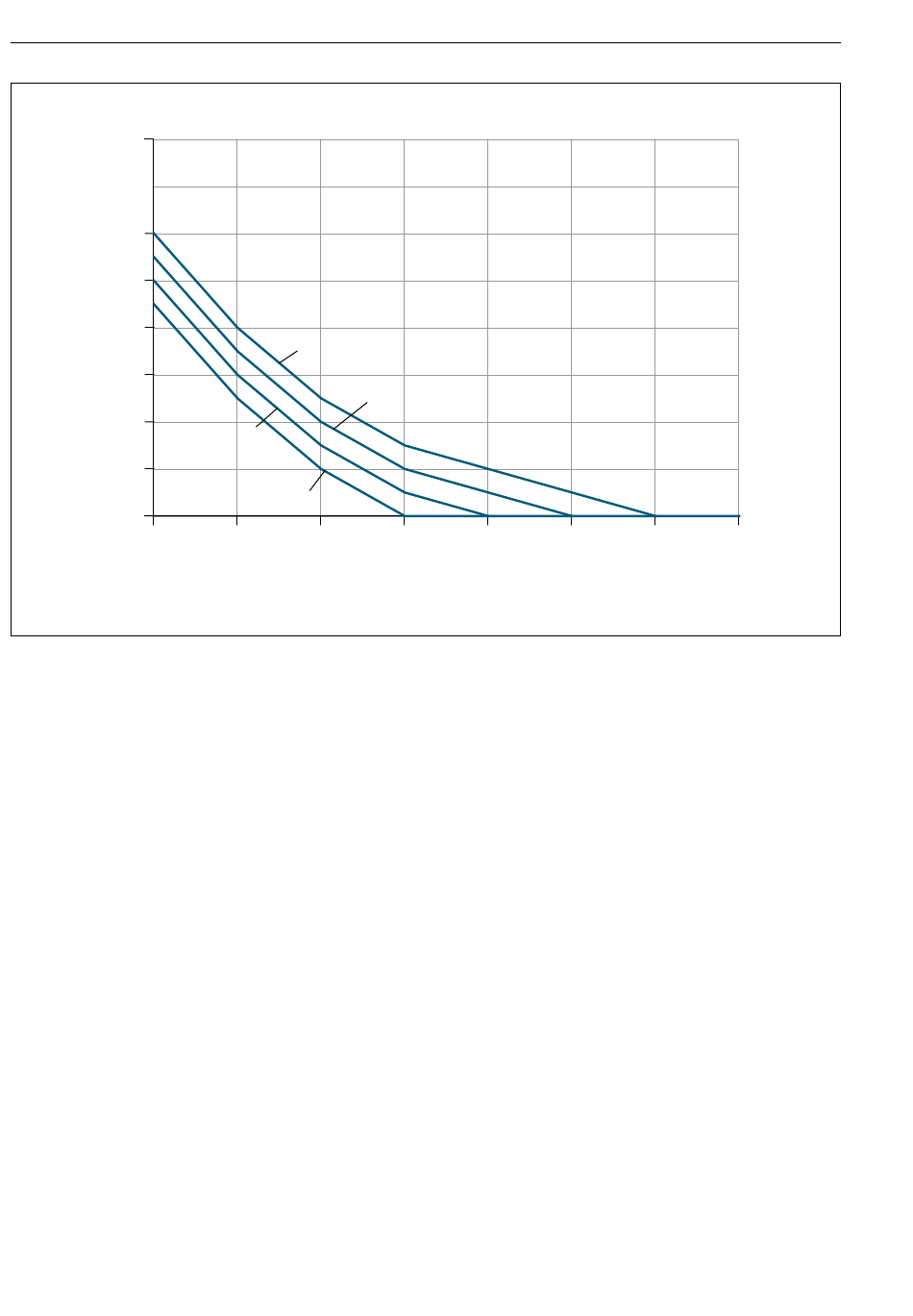

 9 Zu erwartender zusätzlicher Messfehler ohne Strömungsgleichrichter in Abhängigkeit von Stö-
rungsart und Einlaufstrecke
A Zusätzlicher Messfehler (%)
B Einlaufstrecke (DN)
1 2 × 90°-Krümmer dreidimensional
2 Erweiterung
3 2 × 90°-Krümmer
4 Reduktion oder 90°-Krümmer
Strömungsgleichrichter
Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungsgleich-
richter verwenden. Strömungsgleichrichter verbessern das Strömungsprofil und verkürzen
dadurch die erforderlichen Einlaufstrecken.
Den Strömungsgleichrichter in Durchflussrichtung vor dem Messgerät montieren.
Verfügbar in folgenden Flanschnormen:
• ASME B16.5 Cl. 150/Cl. 300
• EN 1092-1 PN10/PN16/PN25/PN40
• JIS B2220 10K/20K
Verfügbar in folgenden Nennweiten:
• DN 80 (3")
• DN 100 (4")
• DN 150 (6")
16
1
2
3
4
10 15 20 25 30
B
Proline t-mass I
35 40 DN
A0045846
