Montage

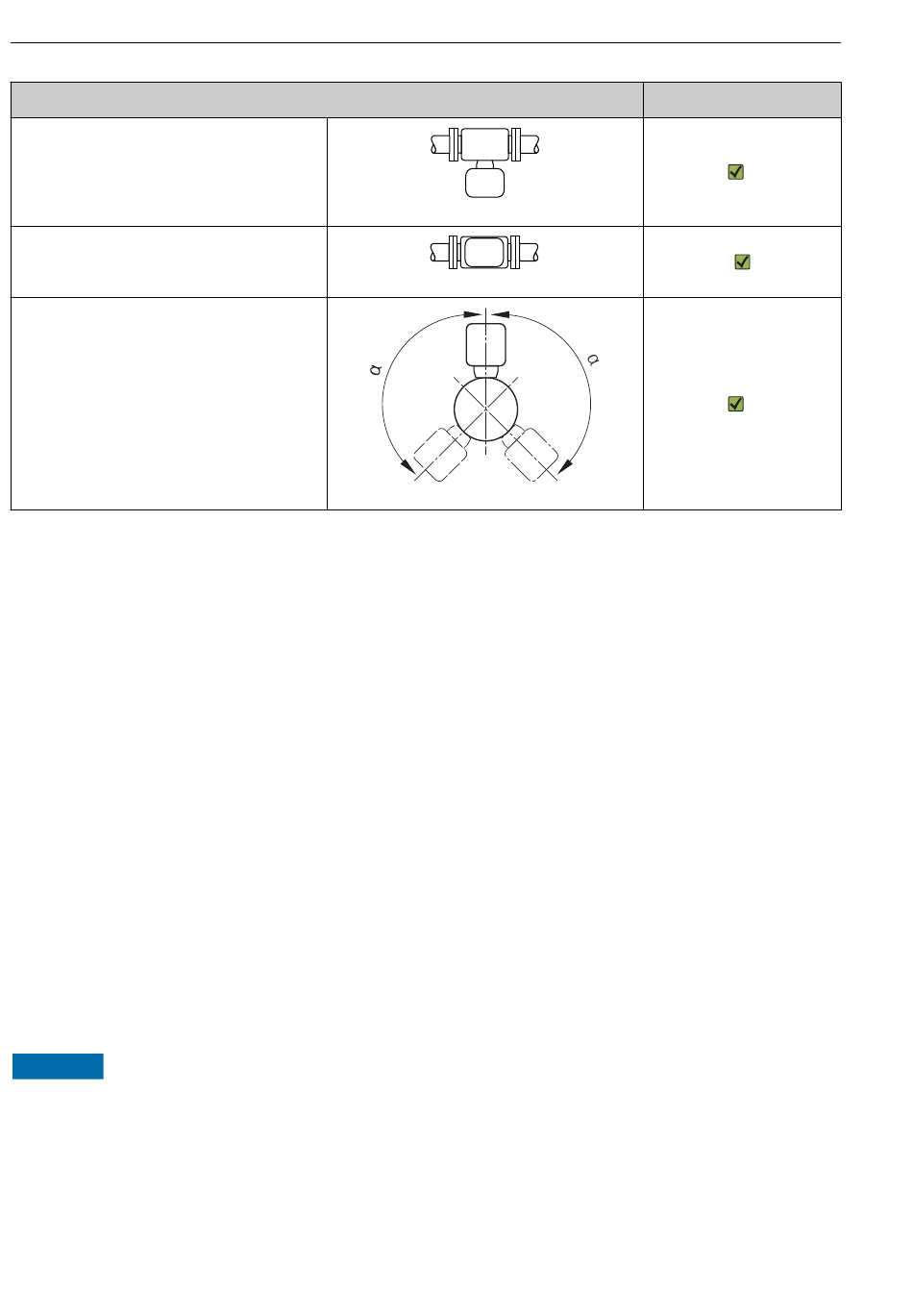

Horizontale Einbaulage,
Messumformerkopf unten
Horizontale Einbaulage,
Messumformerkopf seitlich
Schräge Einbaulage,
Messumformerkopf unten
1) Bei gesättigten oder verunreinigten Gasen ist die vertikale Einbaulage zu bevorzugen, um Kondensation oder Ver-
schmutzung zu minimieren. Beim bidirektionalen Sensor, horizontale Einbaulage wählen.
2) Bei sehr feuchtem oder mit Wasser gesättigtem Gas (z.B. Faulgas, ungetrocknete Druckluft), oder wenn Ablage-
rungen oder Kondensate ständig vorhanden sind, schräge Einbaulage wählen (α = ca. 135°).
Rohrleitungen
Beim Einbau des Messgeräts fachgerecht vorgehen und folgende Hinweise beachten:
• Rohrleitung fachgerecht verschweißen.
• Korrekte Dichtungsgrößen verwenden.
• Flansche und Dichtungen korrekt ausrichten.
• Schutzkappe des Messfühlers entfernen.
• Nach dem Einbau muss die Rohrleitung frei von Verschmutzungen und Partikeln sein, um
Beschädigungen an den Sensoren zu vermeiden.
• Weitere Informationen → ISO-Norm 14511.
Einstecktiefe
Die Mindestlänge der Einsteckausführung kann mit Hilfe des Endress+Hauser Applicator
Berechnungsprogramms oder mit nachfolgender Berechnung ermittelt werden. Die berech-
nete erforderliche Einstecktiefe muss im Einstellbereich der ausgewählten Einsteckausfüh-
rung liegen.
HINWEIS
Metallische Klemmringe verformen sich plastisch bei der Erstmontage.
Damit ist die Einstecktiefe nach der Erstmontage festgelegt und die Klemmringe können nicht
mehr ausgetauscht werden.
‣
Angaben zu den Vorbedingungen und zur Bestimmung der Einstecktiefe beachten.
‣
Einstecktiefe genau überprüfen, bevor die Klemmringe festgezogen werden.
12
Einbaulage
Proline t-mass I
Empfehlung
2)
A0015590
A0015592
2)
A0015773
