Endress+Hauser Proline t-mass I Kurzanleitung Seite 24

Montage

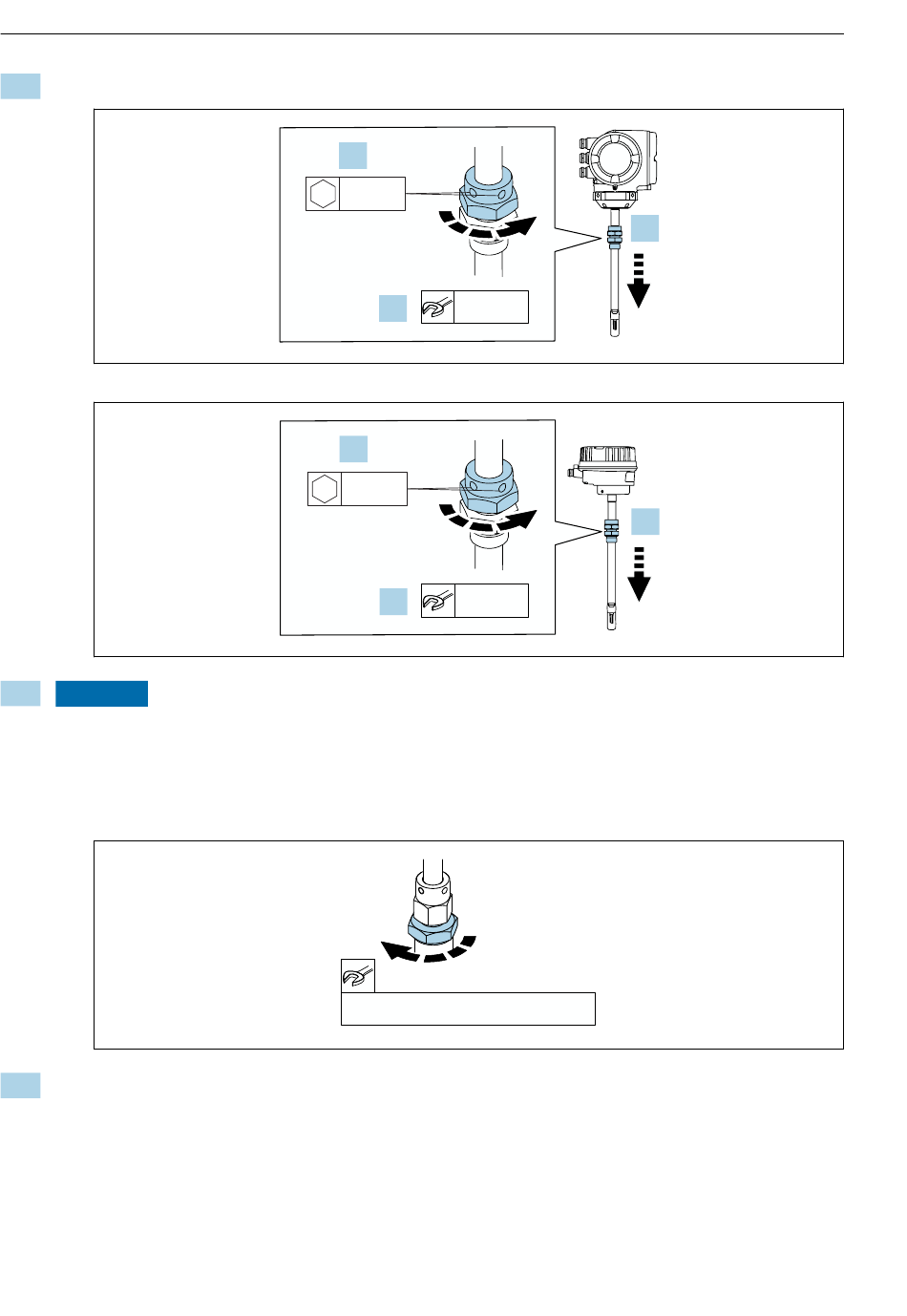

2. Überwurfmutter lösen (1) und Verschraubung nach unten schieben (2).

3. HINWEIS
Beschädigen der Messfühler!
‣
Die Messfühler nirgends gegenstoßen oder gegenschlagen.
Die untere Mutter der Rohrverschraubung mit einem Schraubenschlüssel (27 mm /
35 mm / 41 mm) bis zum Anschlag festziehen.

4. Die zuvor berechnete Einstecktiefe nun auf der Skala ablesen und den Messaufnehmer
soweit einstecken, bis dieser Wert auf einer Höhe ist mit dem oberen Ende der Rohrver-
schraubung.
24
1.
3 mm
3 mm 6
2.
1.
3 mm
3 mm 6
2.
27 mm / 35 mm / 41 mm
Proline t-mass I
3.
A0041022
3.
A0041023
A0036810
Endress+Hauser
