Proline t-mass I

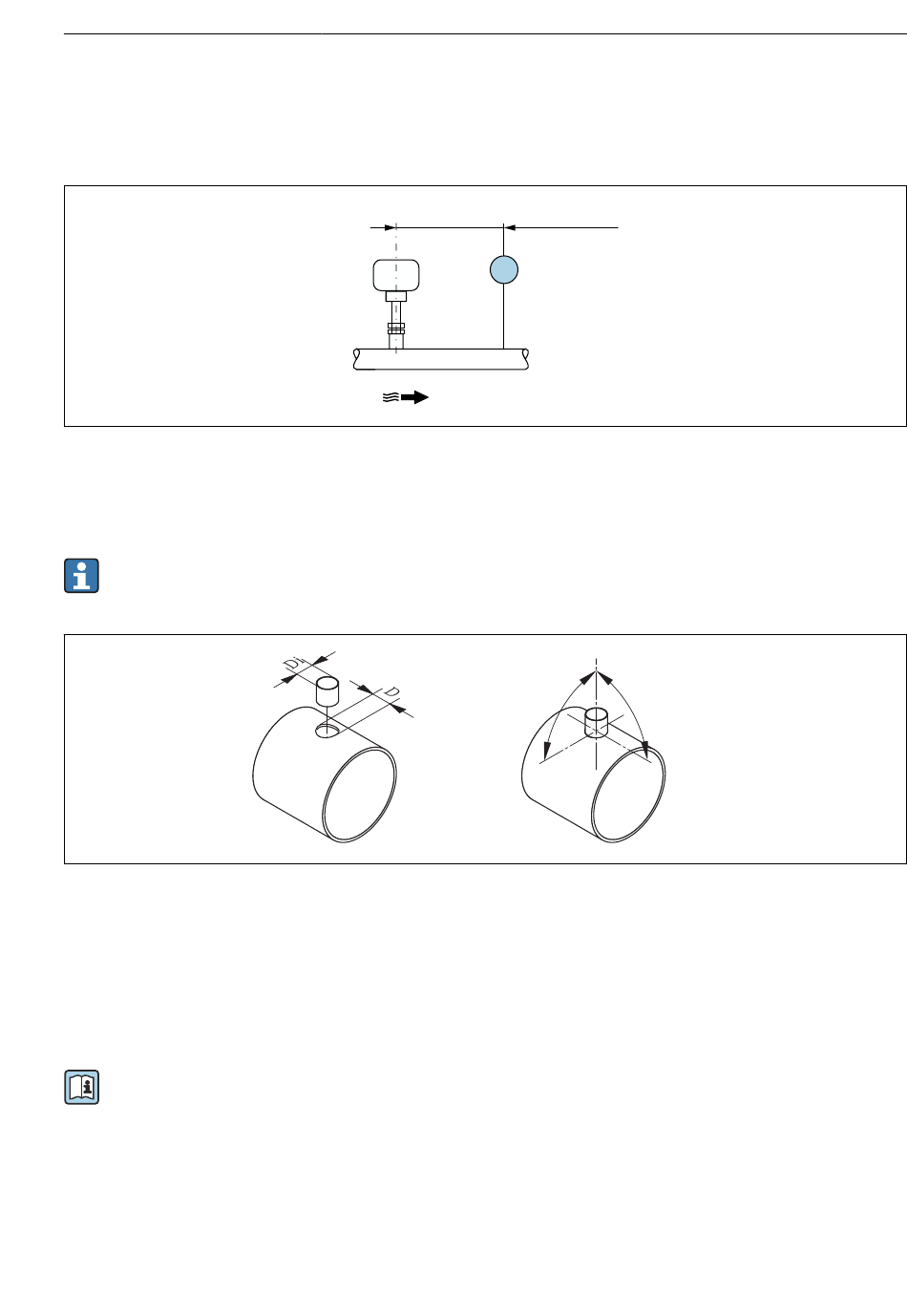

Auslaufstrecken mit Druckmessstellen
Die Druckmessstelle hinter der Messeinrichtung einbauen. So wird eine potentielle Auswir-
kung des Drucktransmitters auf die Strömung in der Messstelle vermieden.
12
Einbau einer Druckmessstelle (P = Drucktransmitter)
Einbaubedingungen für Stutzen
Bei Einbau in rechteckige Lüftungskanäle (oder Rohre mit dünner Wandstärke) sind pas-
sende Haltewinkel zu verwenden.
D
Ø 31,0 ± 0,5 mm (1,22 ± 0,019 in)
Di
Ø 23,0 ± 0,5 mm (0,91 ± 0,019 in)
5.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Detaillierte Angaben zum Umgebungstemperaturbereich: Betriebsanleitung zum Gerät.
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
Endress+Hauser
2 ... 5 x DN
P
90° (± 3°)
90° (± 3°)
Montage
A0039447
A0040684
19
