Signalanschluss
63
3.3.7.8.1 Anschlussanleitung
Innerhalb eines imc µ-CANSAS Moduls gibt es eine Phoenix-Klemmleiste (Typ MPT0,5/8) für den
Signalanschluss. Diese Klemmleiste befindet sich auf einem von der Frontplatte abnehmbaren
Anschlussterminal. Die Kabeldurchführung ist eine UNI EMV-Kabelverschraubung Typ UNI ENTSTÖR
DICHT der Firma Pflitsch. Bitte beachten Sie beim Durchführen des Kabels die Hinweise des Herstellers.
Im Folgenden wird schrittweise erklärt, wie Sie zu dem Anschlussterminal gelangen und was beim
Anschluss zu beachten ist.

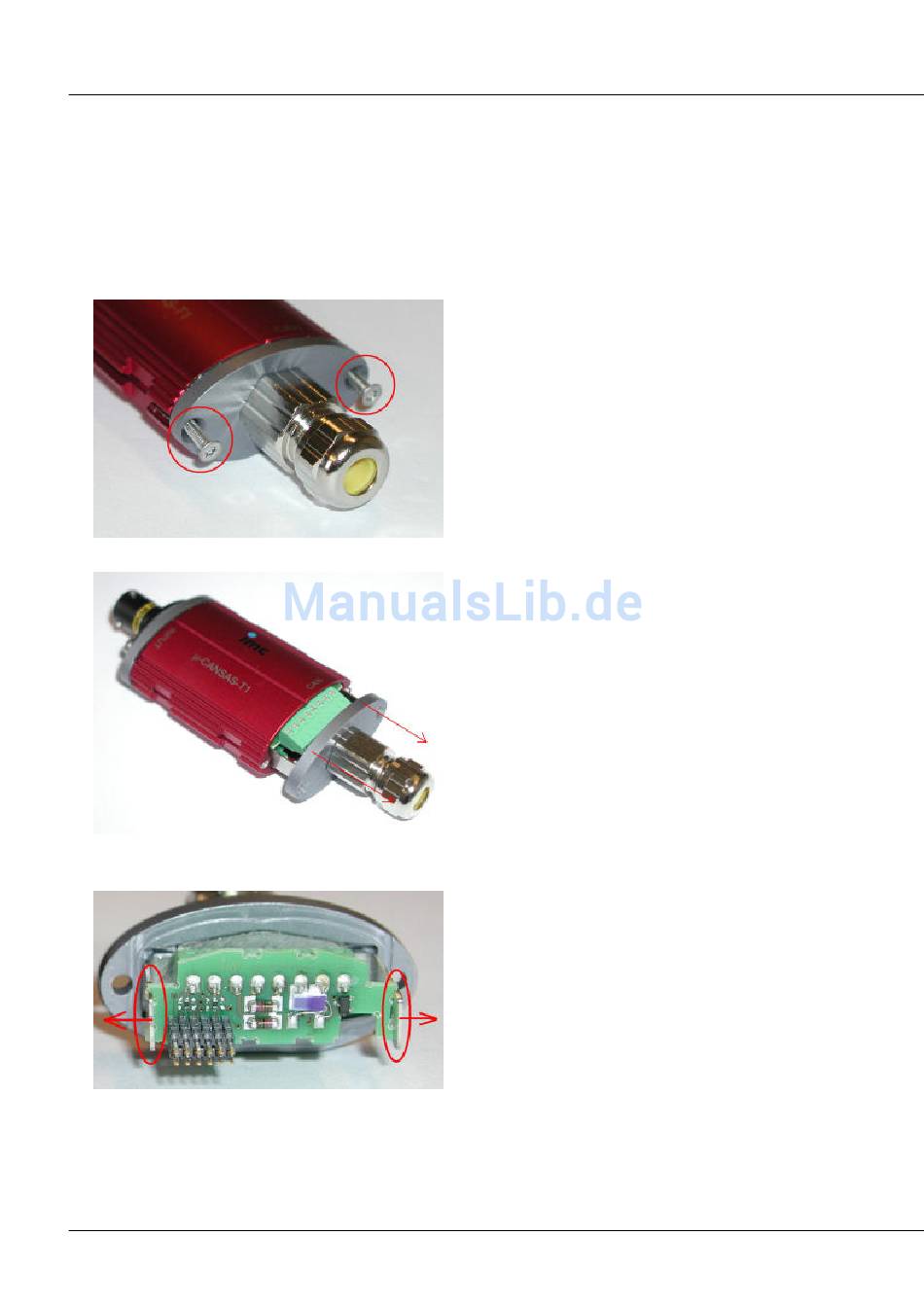

Schritt 1: Entfernen Sie die beiden Torx-Schrauben aus der Gehäusefront.
Schritt 2: Ziehen Sie die Gehäusefront vorsichtig heraus bis sie frei liegt.
Schritt 3: Lösen Sie das Anschlussterminal mit der Phoenix-Klemmleiste von der Gehäusefront ab, indem
Sie die beiden Haltebleche links und rechts leicht nach außen biegen.
© 2014 imc Meßsysteme GmbH
imc CANSAS Erste Schritte - Doc. Version 1.9 - 05.12.2014
