3.3 Signalanschluss
Kanäle, die gemessen werden, müssen immer an einen Sensor angeschlossen sein oder zumindest
am Eingang kurzgeschlossen werden. Offene Eingänge führen zum Übersteuern des Verstärkers, was
zu Störungen bzw. Messunsicherheiten auf den anderen Kanälen führt. Die angegebene Spezifikation
kann dann i. d. R. nicht mehr erreicht werden.
3.3.1 Standardmodule mit DSUB-15

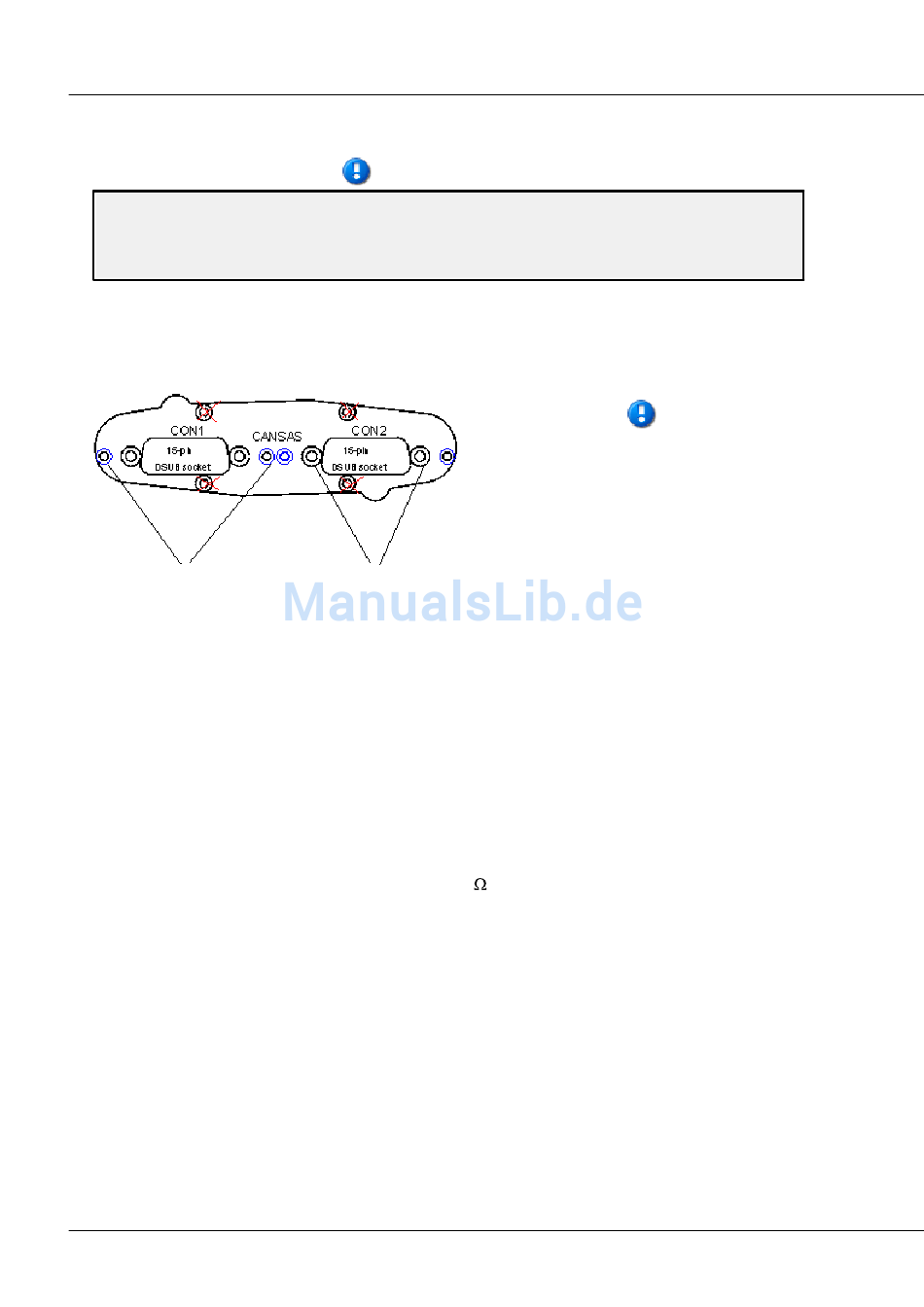

Für die Messeingänge werden Standard DSUB-15 Stecker verwendet. Nachfolgende Abbildung zeigt die
Ansicht von imc CANSAS von der Seite der Messeingänge:
Schließen Sie an den äußeren
Schrauben die von imc gelieferten
Anschlussstecker an
Alle Messeingänge sind auf die DSUB-15 Buchsen CON1 und CON2 geführt. Zum Anschließen können Sie
von imc gelieferte Klemmenstecker für verschiedene Anwendungsbereiche oder Standard DSUB-15
Stecker (male) verwenden.
Ein besonders einfaches und komfortables Arbeiten ist mit den von imc gelieferten Klemmensteckern
möglich. Im Steckergehäuse befinden sich Schraubklemmen zum Anschluss der Messleitungen.
Der Standard-Stecker ist ein 1:1 Adapter von DSUB-15 auf Schraubklemme. Er wird in einer Reihe von
Varianten angeboten, passend für spezifische Messmodule bzw. Messmodi. Die Varianten unterscheiden
sich jeweils in der Beschriftung. Abgesehen davon sind diese Stecker elektrisch identisch.
Die Spezial-Stecker stellen keine direkte Umsetzung der DSUB-Pins auf die Schraubklemmen dar, sondern
beinhalten zusätzliche Funktionen: Für Strom Messungen (bis 50 mA) mit Spannungskanälen enthalten
Shunt-Stecker (ACC/DSUB(M)-I2 und I4) integrierte 50 -Messwiderstände. Zur direkten Anzeige der
Messwerte als Strom muss der Wert 0,02 A/V als Skalierungsfaktor in der Einstelloberfläche der
Bediensoftware eingetragen werden.
© 2014 imc Meßsysteme GmbH
Allgemeiner Hinweis
Befestigen Sie an diesen
Schrauben Ihren eigenen
DSUB-Stecker.
imc CANSAS Erste Schritte - Doc. Version 1.9 - 05.12.2014
Stromversorgung
Hinweis
Öffnen Sie nicht die (rot)
durchgestrichenen Schrauben!
Diese dienen zum Öffnen des Gerätes.
