CL-7016-FD
Technisches Datenblatt

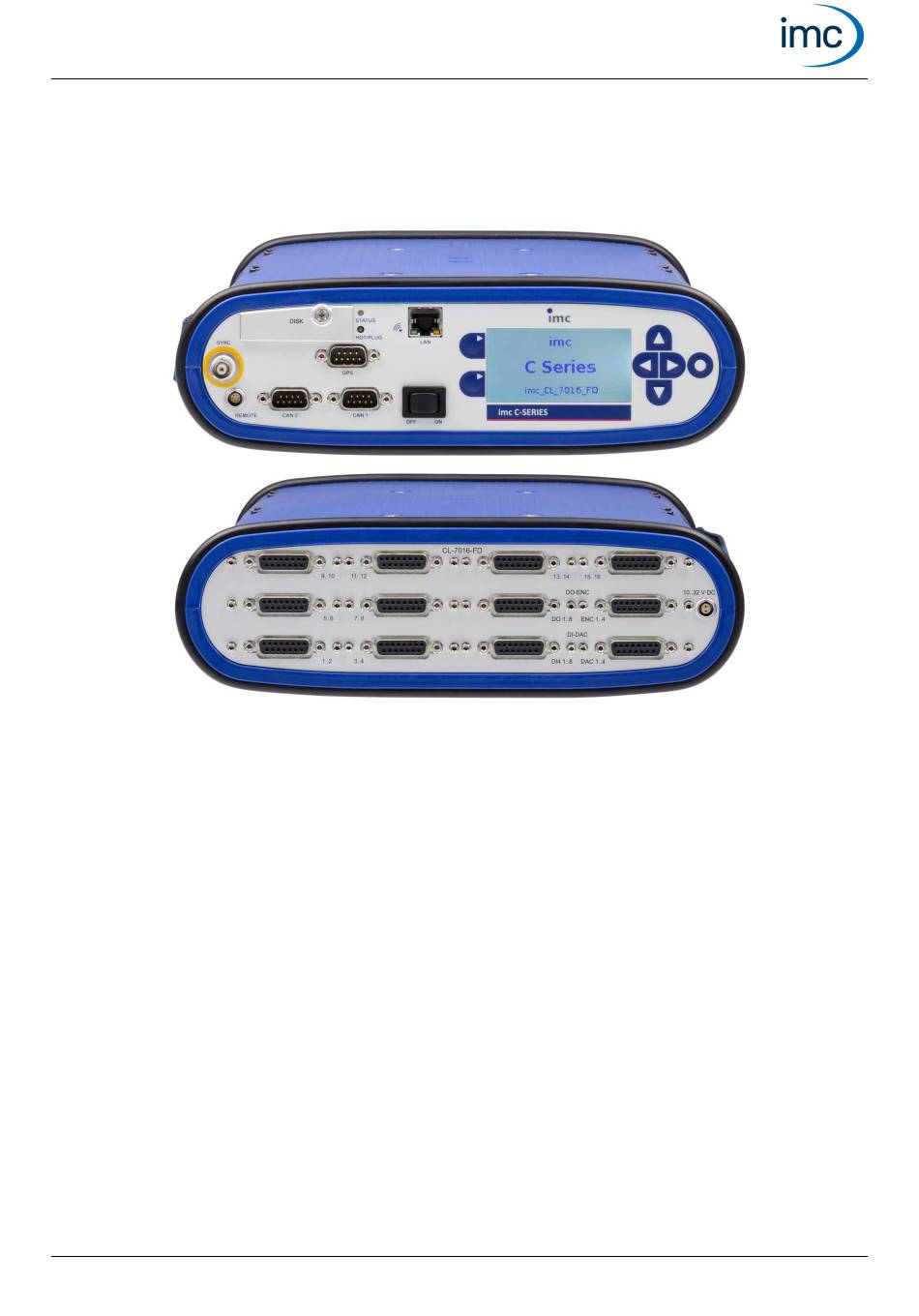

imc C-SERIE: CL-7016-FD
Universelles und leistungsfähiges Kompaktmessgerät
Gerätetyp: CL-7016-FD, 16 analoge Messeingänge
Das Modell CL-7016 der imc C-SERIE ist ein 16-kanaliges universelles Messgerät und eignet sich zum direkten
Anschluss von: Messbrücken und Dehnungsmessstreifen (DMS), Spannungs- und Stromsignalen,
Thermoelementen, PT100, sowie inkrementalen Gebern zur Drehzahl-, Geschwindigkeits- und Wegmessung
oder zur direkten Impulszählung. Ein Interface mit zwei CAN FD Knoten erlaubt die Kommunikation mit
Steuergeräten (ECUs) bzw. Datenaufnahme von Fahrzeug- oder Maschinendaten, CAN-basierten Sensoren oder
zusätzlichen CAN-Messmodulen der imc CANSAS Serie.
imc C-SERIE - komplette, kompakte und tragbare Messgeräte
Die imc C-SERIE ist eine Modellreihe von Geräten mit fest definierter Ausstattung. Die Messgeräte arbeiten
computergestützt oder autark im Selbststartmodus. Dabei wird auch bei Ausfall der Spannungsversorgung stets
volle Datenintegrität für den internen Flash-Wechselspeicher gewährleistet, da mittels USV-Pufferung ein
Nachlauf für den sicheren Abschluss der Messdateien realisiert wird.
Die Geräte vom Typ "CL" im flachen Kunststoff-Gehäuse mit Trageschlaufen bieten ab Werk ein fest eingebautes
Display.
Alle Geräte der C-SERIE-FD verfügen als Standard-Ausrüstung über zwei CAN-Schnittstellen, die sowohl im
Standard-CAN Modus als auch in erweiterter CAN FD Konfiguration betrieben werden können (FD: flexible Data
Rate mit erhöhter Datenrate bis 8 MBaud). Da der Betriebsmodus für jeden Knoten individuell und per Software
konfiguriert werden kann, ist maximale Flexibilität garantiert, sowie 100% Rückwärtskompatibilität zu
Vorgänger-Modellen wie C-SERIE-N.
© 2023 imc Test & Measurement GmbH
https://www.imc-tm.de
Datenblatt Version 1.7 - 05.07.2023
Änderungen und Irrtümer vorbehalten.
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IMC C Serie
Inhaltszusammenfassung für IMC C Serie
- Seite 1 Universelles und leistungsfähiges Kompaktmessgerät Gerätetyp: CL-7016-FD, 16 analoge Messeingänge Das Modell CL-7016 der imc C-SERIE ist ein 16-kanaliges universelles Messgerät und eignet sich zum direkten Anschluss von: Messbrücken und Dehnungsmessstreifen (DMS), Spannungs- und Stromsignalen, Thermoelementen, PT100, sowie inkrementalen Gebern zur Drehzahl-, Geschwindigkeits- und Wegmessung oder zur direkten Impulszählung.
-
Seite 2: Zusatz-Optionen (Bestelloption Ab Werk)
· Messkanalerweiterung durch direkten Anschluss von Messmodulen der imc CANSAS Serie über das integrierte CAN Interface · Mit der Betriebssoftware imc STUDIO sofort messbereit und in allen Funktionen bedienbar. Übersicht der verfügbaren CL-7016 Geräte Bestellbezeichnung Artikel-Nr. Gehäuse analoge Kanäle Eigenschaften bzw. Extras... -
Seite 3: Zubehör, Stecker Und Montage
CL-7016-FD Technisches Datenblatt Software Mindestvoraussetzung Der Betrieb von Geräten der "FD" Serie erfordert mindestens Betriebssoftware aus folgender Gruppe: imc STUDIO 5.0 R9 in Verbindung mit Firmware und Treibern imc DEVICES 2.9 R6. Zubehör, Stecker und Montage Mitgeliefertes Zubehör AC/DC Netzadapter 110-230V AC (mit passendem LEMO-Stecker) ACC/AC-ADAP-24-60-0B 24 V DC, 60 W, LEMO.0B.302... -
Seite 4: Allgemeine Technische Daten
AC/DC Adapter 110 V bis 230 V AC externer Adapter im Lieferumfang Automatischer Messbetrieb mit konfigurierbar automatischer Start bei anliegender Versorgung Selbststart konfigurierbar © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 4... - Seite 5 Gesamtleistung des Systems 35 W, Pufferdauer 1 min., resultierende Ladedauer typ. 17 min. Ladezeit für vollständige Akku- 36 h Gerät eingeschaltet Ladung © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 5...
- Seite 6 Konfiguration verwendbar Analoge Kanäle, DI und Zähler Anzahl Abtastraten: Feldbuskanäle beliebig Anzahl Abtastraten: weitere durch imc Online FAMOS erzeugte Raten (z.B. mittels Reduktion) Virtuelle Kanäle beliebig Monitorkanäle gedoppelte Kanäle mit unabhängiger Abtast- und Triggereinstellung für alle Kanäle der Typen: Analog, DI, Zähler...
- Seite 7 Kanal definier- Feldbus-Kanäle 1000 1000 bar (dbc) Monitor Virtuelle Kanäle definier- (OFA) bar (OFA) DI-Ports (bzw. Kanäle) haben Monitorports, DO/DAC dagegen nicht © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 7...
- Seite 8 Rail Cargo Vibration Exposure U.S. Highway Truck Vibration Exposure Erweiterte Schock- und auf Anfrage spezifische und erweiterte Prüfungen oder Vibrationsfestigkeit Zertifizierungen auf Anfrage © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 8...
-
Seite 9: Synchronisation Und Zeitbasis
"SYNC" Anschluss PPS (Pulse per second): Sekundensignal mit Impuls >5 ms notwendig Nur Auswertung der BCD Information Max. Wert, wenn folgende Bedingung erfüllt: bei Erst-Synchronisation © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. -
Seite 10: Cl-7016-Fd Analoge Eingänge
+5 V ±5% unabhängig von integrierter verfügbarer Strom 0,26 A 0,2 A Sensorversorgung, kurzschlussfest Innenwiderstand 1,0 Ω <1,2 Ω Leistung pro DSUB-Stecker © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 10... - Seite 11 40 nAeff 70 nAeff 0,7 nAeff 12 nAeff 0,1 Hz bis 1 kHz 0,17 nAeff 0,3 nAeff 0,1 Hz bis 10 Hz © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 11...
- Seite 12 Messbereich, bei 25 °C, nach automatischer Brückensymmetrierung ± Automatische Shunt- 0,5 mV/V 0,2 % bei 120 Ω und 350 Ω Kalibrierung (Kalibriersprung) © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 12...
- Seite 13 Genauigkeit im 3-Leiter Modus nur bei individueller Justage (Sonderversion, auf Anfrage) Drift 0,01 K/K·ΔT ΔT = |T -25°C|; mit T = Umgebungstemperatur Sensorspeisung (PT100) 1,25 mA © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 13...
- Seite 14 Ausgangsspannung Max. kapazitive Last >4000 µF 2,5 V bis 10 V >1000 µF 12 V, 15 V >300 µF 24 V © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 14...
- Seite 15 <20 µs Versorgung HCOM 5 V max. 100 mA hat Bezug zum Konfigurationssignal "LEVEL", sonst galvanisch getrennt vom System Anschlusstechnik DSUB-15 ACC/DSUBM-DI4-8 © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 15...
-
Seite 16: Digitale Ausgänge
= 22 mA, I ≤0,7 A high Interne Versorgungsspannung 5 V, 160 mA (isoliert) an Klemmen verfügbar Schaltzeit <100 µs Anschlusstechnik DSUB-15 ACC/DSUBM-DO8 © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 16... -
Seite 17: Enc4: Pulszähler Für Inkrementalgeber
<±5 mV <±10 mV -40 °C bis 85 °C Nullpunktabweichung <±2 mV <±4 mV -40 °C bis 85 °C Anschlusstechnik DSUB-15 ACC/DSUBM-DAC4 © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 17... - Seite 18 CANSAS Messmodulen STUDIO (im CAN High Speed Modus) Hinweis Remote Frame imc Geräte unterstützen zurzeit keine Remote Frames (RTR) gemäß CAN Spezifikation. © 2023 imc Test & Measurement GmbH https://www.imc-tm.de Datenblatt Version 1.7 - 05.07.2023 Änderungen und Irrtümer vorbehalten. Seite 18...
