Signalanschluss
51

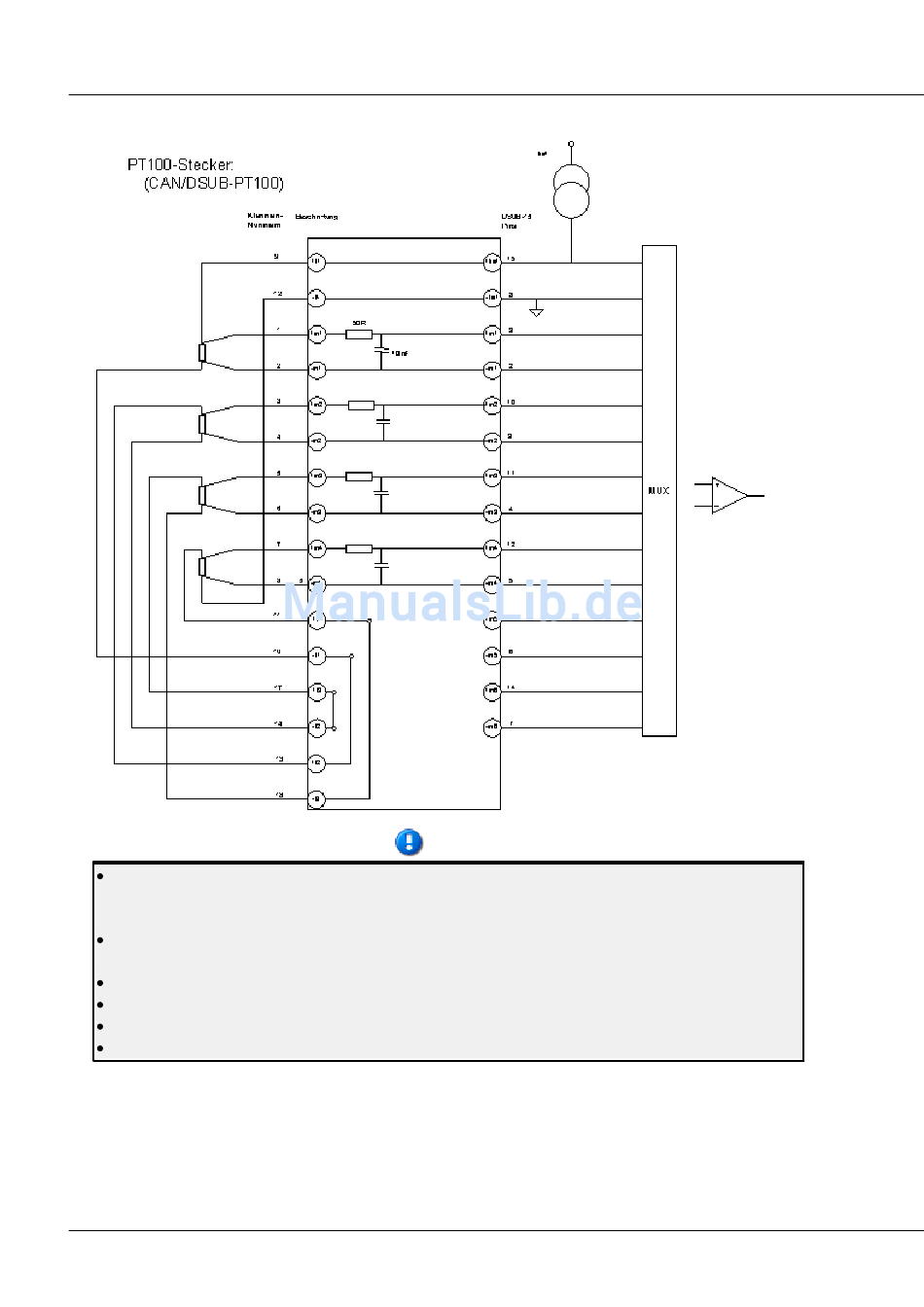

Pt100-Stecker für ISO8 und C12
Hinweis
An den Klemmenstecker CAN/DSUB-Pt100 können vier Pt100-Temperaturwiderstände in
Vierleiter-Konfiguration angeschlossen werden. Die benötigte Stromspeisung wird vom imc
CANSAS Modul zur Verfügung gestellt.
Um die Stromschleife zu schließen, müssen nicht angeschlossene Pt100-Widerstände durch
Kurzschlussbrücken ersetzt werden:
Kein Pt100 an Klemmen 1+2 angeschlossen -> Kurzschluss zwischen Klemmen 9+10.
Kein Pt100 an Klemmen 3+4 angeschlossen -> Kurzschluss zwischen Klemmen 13+14.
Kein Pt100 an Klemmen 5+6 angeschlossen -> Kurzschluss zwischen Klemmen 17+18.
Kein Pt100 an Klemmen 7+8 angeschlossen -> Kurzschluss zwischen Klemmen 11+12.
© 2014 imc Meßsysteme GmbH
imc CANSAS Erste Schritte - Doc. Version 1.9 - 05.12.2014
