IMC SCI8 Handbuch Seite 33

Bestellbezeichnung: CAN/µ-CABLE-1
CAN-Anschlusskabel Typ 1, Geräteseite AS608-35SA 6 Pin female auf DSUB-Buchse 9-polig, geschirmt, 1,5
m. Temperaturbereich -15 °C ... 60 °C. Zum direkten Anschluss von imc µ-CANSAS-xx-AS(T) und µ-HUB4-
AS (Verbindung imc µ-CANSAS über den männlichen CAN-Anschluss, sollte Buchse CAN IN, rechts sein) an
das imc CAN-Interface, wenn dort die Modulversorgung über CAN-Bus realisiert ist.
Bestellbezeichnung: CAN/µ-CABLE-2
CAN-Anschlusskabel Typ 2. Geräteseite AS608-35SA 6 Pin female auf DSUB-Buchse 9-polig und Phoenix
Buchse 4polig, geschirmt, 1,5 m. Temperaturbereich -15 °C ... 60 °C. Zum direkten Anschluss von imc µ-
CANSAS-xx-AS(T) und µ-HUB4-AS (Verbindung über den männlichen CAN-Anschluss, sollte Buchse CAN IN,
rechts sein) an das imc CAN-Interface und eine externe Spannungsversorgung.
Bestellbezeichnung:
© 2014 imc Meßsysteme GmbH

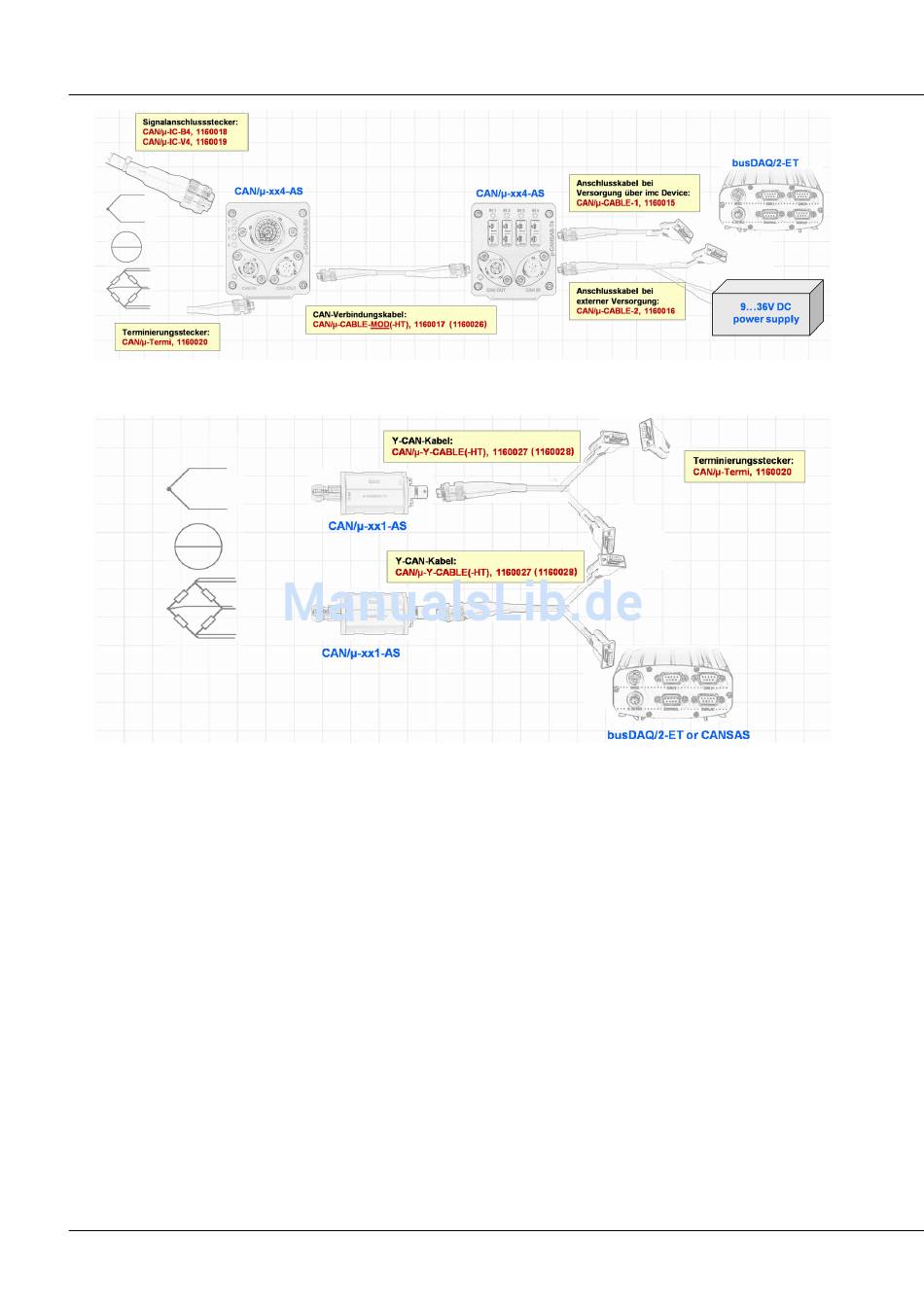

µ-CANSAS Anschluss 4-Kanal-Module in Reihe
µ-CANSAS Anschluss 1-Kanal-Module in Reihe
Art.Nr.
Art.Nr.
CAN/µ-CABLE-MOD
M.1160015
M. 1160016
Art.Nr. M. 1160017
imc CANSAS Erste Schritte - Doc. Version 1.9 - 05.12.2014
CAN-Bus Anschlüsse 33
