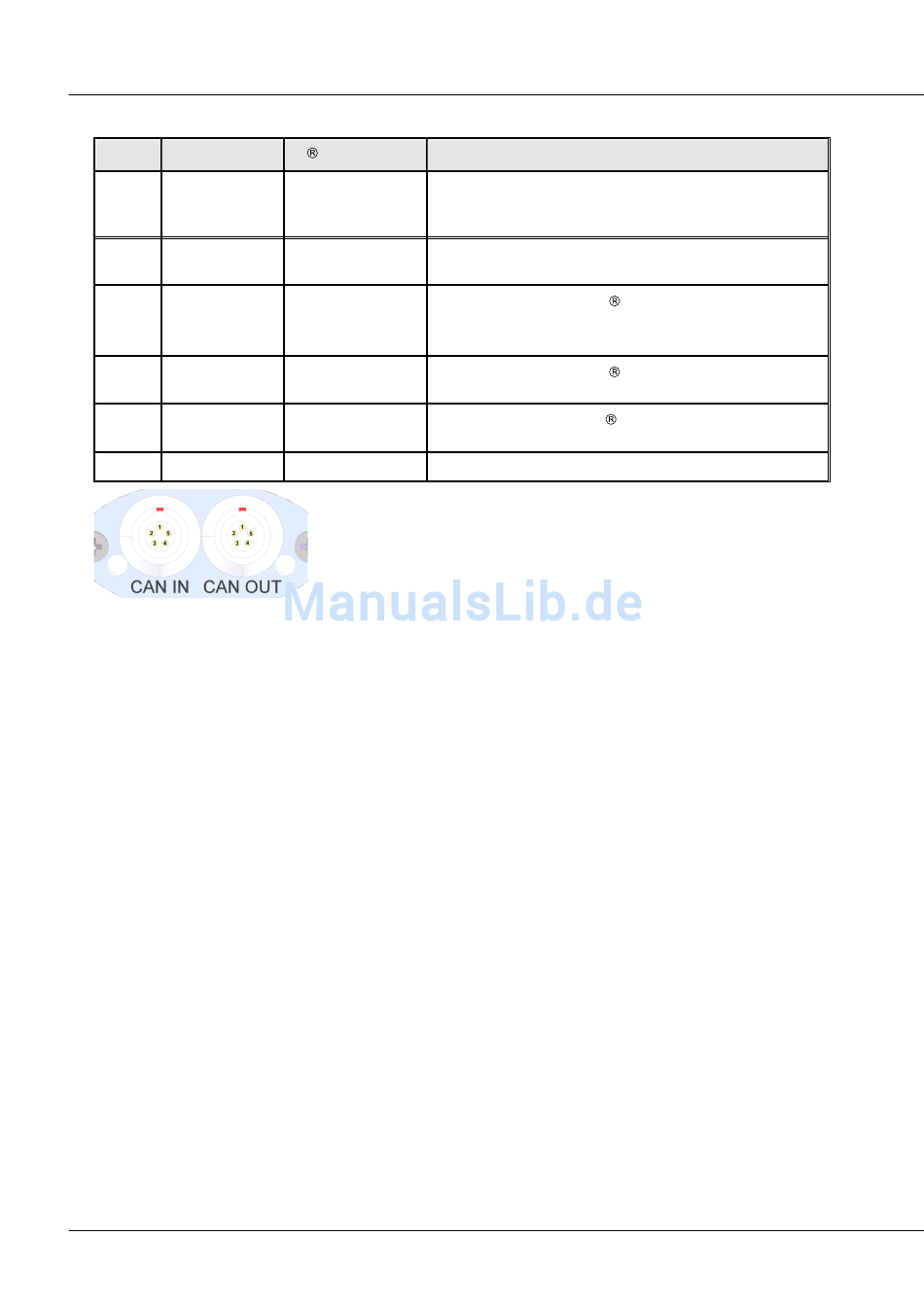

3.1.3.1.2 LEMO 0B Buchse (µ-CAN-x1-L)
PIN Signal
1 +CAN_SUPPLY
2 -SUPPLY
3 CAN_LOW
4 CAN_HIGH
5 CAN_GND
CHASSIS
5-pol. LEMO-Buchse
Typ HGG.0B.305
Beachten Sie bei der Benutzung von LEMO-Steckern und den Kabeln, dass der maximale Strom durch
LEMO-Stecker begrenzt ist. Ggf. ist eine geeignet hohe Versorgungsspannung der Module zu benutzen.
Prüfen Sie die Querschnitte der Kabel.
© 2014 imc Meßsysteme GmbH
-Beschreibung
CiA
imc CANSAS-spezifisch: + Spannungsversorgung für imc
CANSAS. +9V..+50V. Das Modul kann über diesen Anschluss
(Pin 9 und 10 sind dabei der andere Pol) versorgt werden
imc CANSAS-spezifisch: - Spannungsversorgung für imc
CANSAS. (Minuspol der Versorgung bzw. 0V).
dominant low bus Angeschlossen wie nach
line
CAN Ground
dominant high bus
Angeschlossen wie nach
line
CAN Ground
Angeschlossen wie
CAN-Bus.
Kabelschirmung
Die Pins 3 und 4 sind unbedingt für die CAN-Bus Übertragung notwendig
sowie die CAN-Bus Masse (GND). Laut Spezifikation benötigen die
differentiell übertragenen Signale einen Bezug, deshalb ist die CAN-
Masse ebenfalls mitzuführen. Dazu wird Pin 5 benutzt. Es gibt
Situationen, in denen auf die CAN-Masse verzichtet werden kann: z.B. im
Fahrzeug, wenn anstelle einer Leitung zu Pin 5 einfach überall auf Chassis
zugegriffen wird. Dann ersetzt Chassis die Leitung zu den Pin 5.
Andere Leitungen können je nach Bedarf dazu genommen werden.
CAN-Bus Anschlüsse
Verwendung in imc CANSAS
spezifiziert.
CiA
spezifiziert.
CiA
spezifiziert. Bezugsmasse für
nach CiA
