56 Anschluss und Stromversorgung

3.3.6 CAN/SL Module mit LEMO Stecker

Die für die Gehäusevariante SL zur Verfügung stehenden imc CANSAS Module unterliegen in der
Ausführung mit LEMO bestimmten Einschränkungen bezüglich der Messmöglichkeiten. Die genauen
Einschränkungen entnehmen Sie bitte den allgemeinen technischen Angaben der jeweiligen Module im
Kapitel Anhang. Bei diesen Modulen steht für jeden Kanal ein separater LEMO Anschluss zur Verfügung.

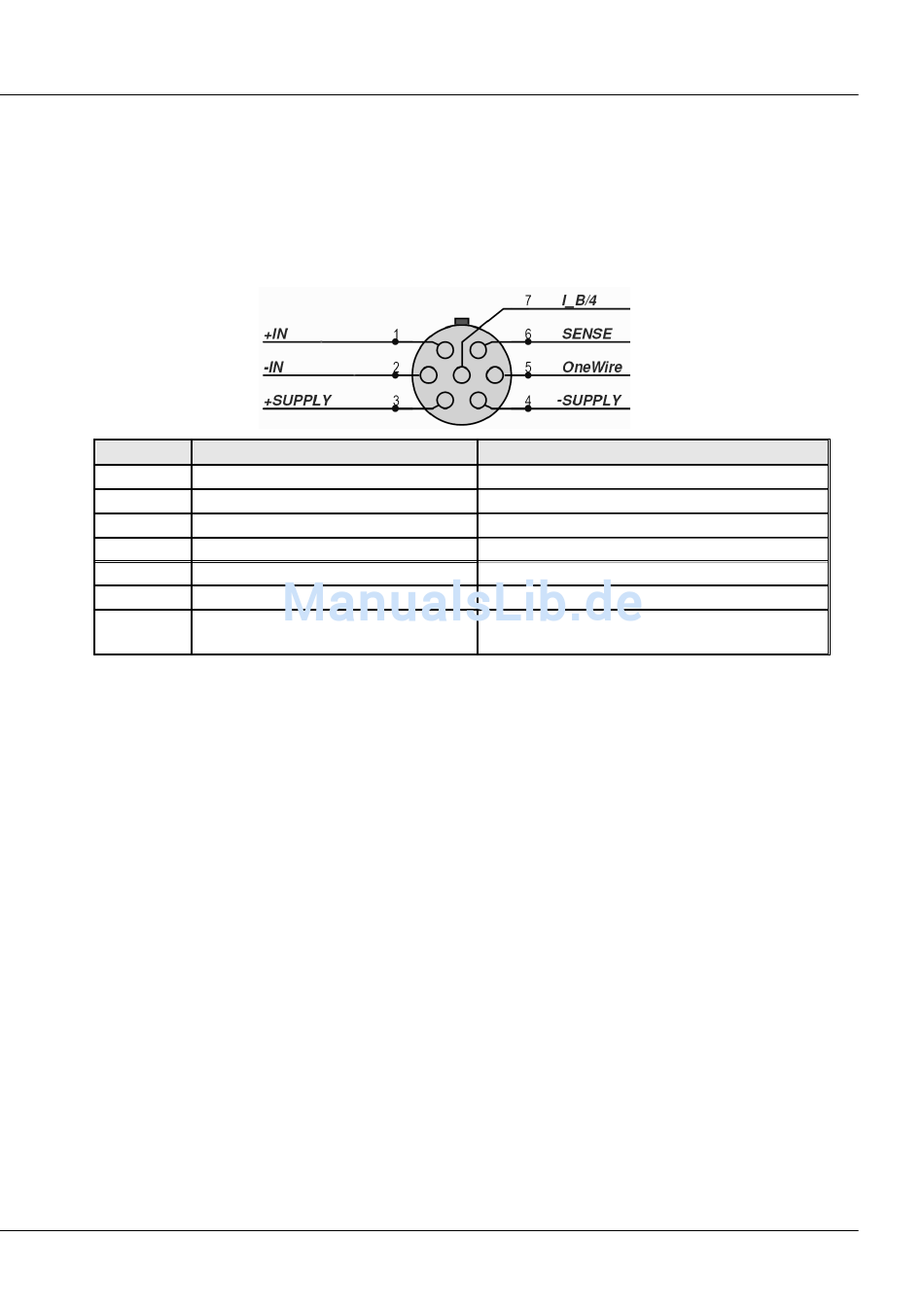

3.3.6.1 DCB8, UNI8 LEMO

LEMO PIN
1
2
3
4
5
6
7
© 2014 imc Meßsysteme GmbH
-DCB8
+IN
-IN
+SUPPLY
-SUPPLY (GND)
TEDS (OneWire)
SENSE
Viertelbrückenergänzung
-UNI8
+IN
-IN
+SUPPLY
-SUPPLY (GND)
TEDS (OneWire)
SENSE/Pt100 Stromquelle
Viertelbrückenergänzung /
Sense für Pt100 3-Leiter Verdrahtung
imc CANSAS Erste Schritte - Doc. Version 1.9 - 05.12.2014
