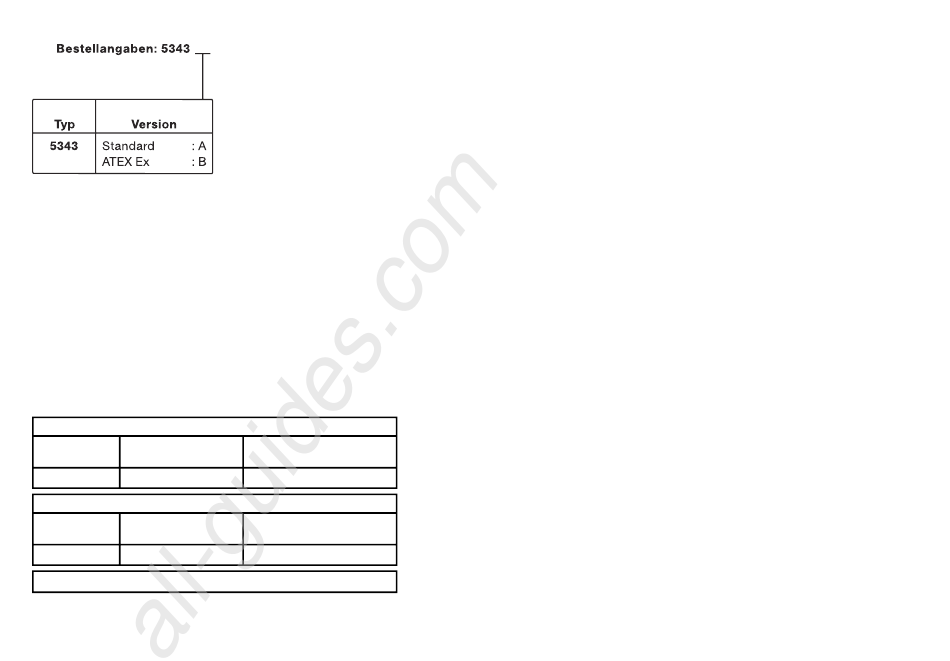

Elektrische Daten:

Spezifikationsbereich:
-40°C bis +85°C
Allgemeine Daten:
Versorgungsspannung, DC
Standard, 5343A ......................................... 8,0...35 V
ATEX Ex, 5343B .......................................... 8,0...28 V
Stromverbrauch........................................... 25 mW...0,8 W
Spannungsabfall.......................................... 8 VDC
Aufwärmzeit................................................. 5 min.
Kommunikationsschnittstelle ...................... Loop Link 5905A
Signal- / Rauschverhältnis .......................... Min. 60 dB
Ansprechzeit (programmierbar)................... 0,33...60 s
Signalauflösung, Eingang............................ 19 Bit
Signalauflösung, Ausgang........................... 16 Bit
Kalibrierungstemperatur.............................. 20...28°C
Genauigkeit, höherer Wert von allgemeinen und Grundwerten:
Allgemeine Werte
Absolute
Eingangsart Genauigkeit
≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C
Lin. R
Grundwerte
Grund-
Eingangsart Genauigkeit
≤ ±0,05 Ω
Lin. R
EMV Störspannungseinfluss .......................... < ±0,5% d. Messsp.
48
All manuals and user guides at all-guides.com
Temperatur-
koeffizient
Temperatur-
koeffizient
≤ ±0,002 Ω / °C
Einfluss von Änderung der
Versorgungsspannung................................. < 0,005% d. Messsp. / VDC
Vibration ...................................................... IEC 68-2-6 Test FC
Lloyd's Spezifikation Nr. 1........................... 4 g / 2...100 Hz
Max. Leitungsquerschnitt............................ 1 x 1,5 mm
Luftfeuchtigkeit............................................ < 95% RH (nicht kond.)
Maß ............................................................. Ø 44 x 20,2 mm
Schutzart (Gehäuse / Klemmen) ................. IP68 / IP00
Gewicht ....................................................... 50 g
Elektrische Daten, Eingang:
Linearer Widerstandseingang:
Messbereich ................................................ 0...100 kΩ
Min. Messbereich (Spanne)......................... 1 kΩ
Max. Nullpunktverschiebung (Offset) .......... 50% d. gew. Maximalwertes
Leitungswiderstand pro Leiter (Max.).......... 100 Ω
Fühlerstrom .................................................> 25 µA, < 120 µA
Wirkung des Fühlerkabelwiderstandes
(3-Leiter) ...................................................... < 0,002 Ω / Ω
Fühlerfehlererkennung................................. Ja
Ausgang:
Stromausgang:
Signalbereich............................................... 4...20 mA
Min. Signalbereich....................................... 16 mA
Aktualisierungszeit ...................................... 135 ms
Belastungswiderstand.................................< (V
Belastungsstabilität ..................................... < ±0,01% d. Messsp./100 Ω
Fühlerfehlererkennung:
Programmierbar .......................................... 3,5...23 mA
NAMUR NE43 aufsteuernd ......................... 23 mA
NAMUR NE43 zusteuernd .......................... 3,5 mA
Ex-Daten:
U i ............................................................ : 28 VDC
I i ............................................................. : 120 mADC
P i ............................................................ : 0,84 W
L i ............................................................ : 10 µH
C i ............................................................ : 1,0 nF
2
- 8) / 0,023 [Ω]
Versorg.
