1.
2.
3.
®

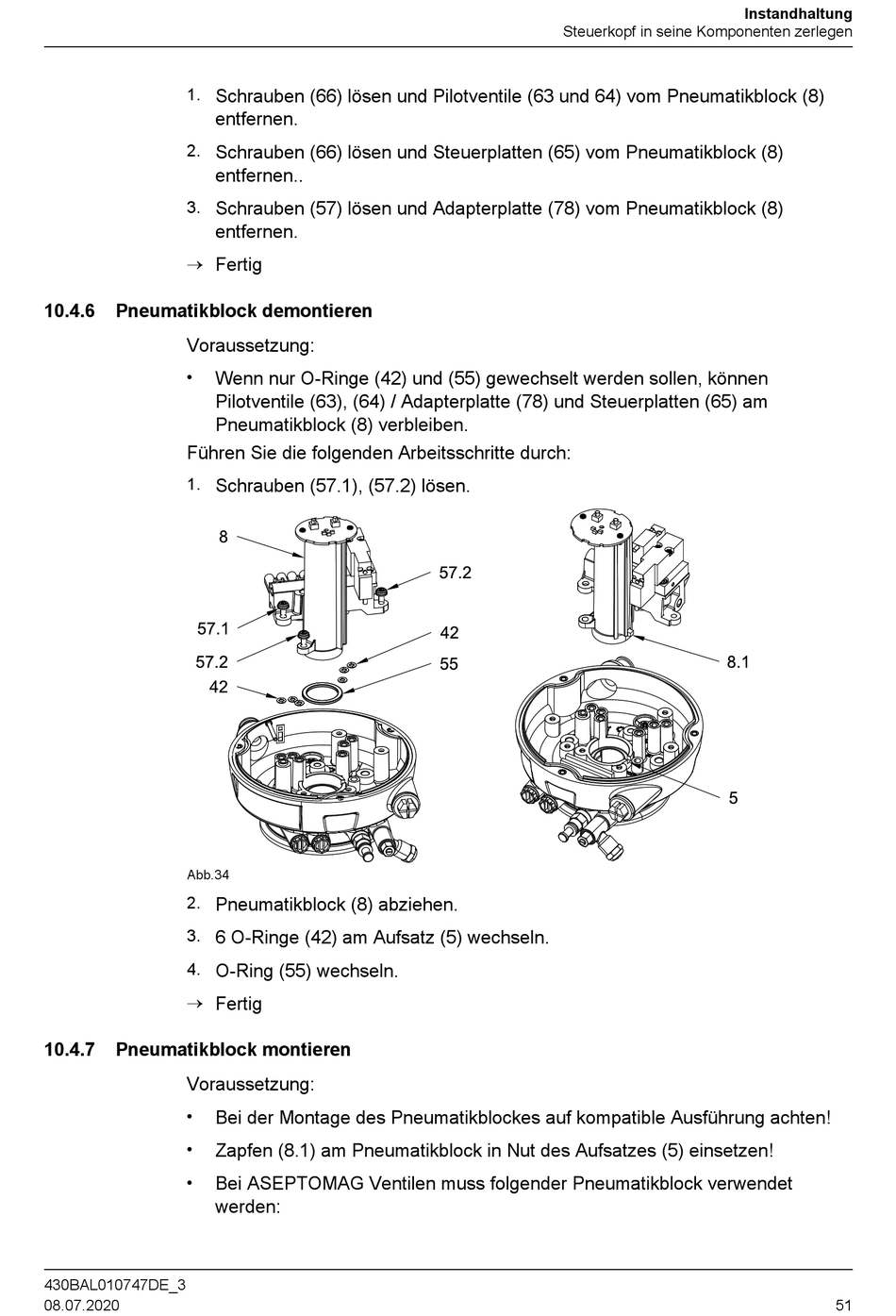

10.4.6
Pneumatikblock demontieren
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.34
2.
3.
4.
®
10.4.7
Pneumatikblock montieren
Voraussetzung:
•
•
•
430BAL010747DE_3
08.07.2020
Schrauben (66) lösen und Pilotventile (63 und 64) vom Pneumatikblock (8)
entfernen.
Schrauben (66) lösen und Steuerplatten (65) vom Pneumatikblock (8)
entfernen..
Schrauben (57) lösen und Adapterplatte (78) vom Pneumatikblock (8)
entfernen.
Fertig
Wenn nur O-Ringe (42) und (55) gewechselt werden sollen, können
Pilotventile (63), (64) / Adapterplatte (78) und Steuerplatten (65) am
Pneumatikblock (8) verbleiben.
Schrauben (57.1), (57.2) lösen.
Pneumatikblock (8) abziehen.
6 O-Ringe (42) am Aufsatz (5) wechseln.
O-Ring (55) wechseln.
Fertig
Bei der Montage des Pneumatikblockes auf kompatible Ausführung achten!
Zapfen (8.1) am Pneumatikblock in Nut des Aufsatzes (5) einsetzen!
Bei ASEPTOMAG Ventilen muss folgender Pneumatikblock verwendet
werden:
Steuerkopf in seine Komponenten zerlegen
Instandhaltung
51
