10.
®
6.6.7

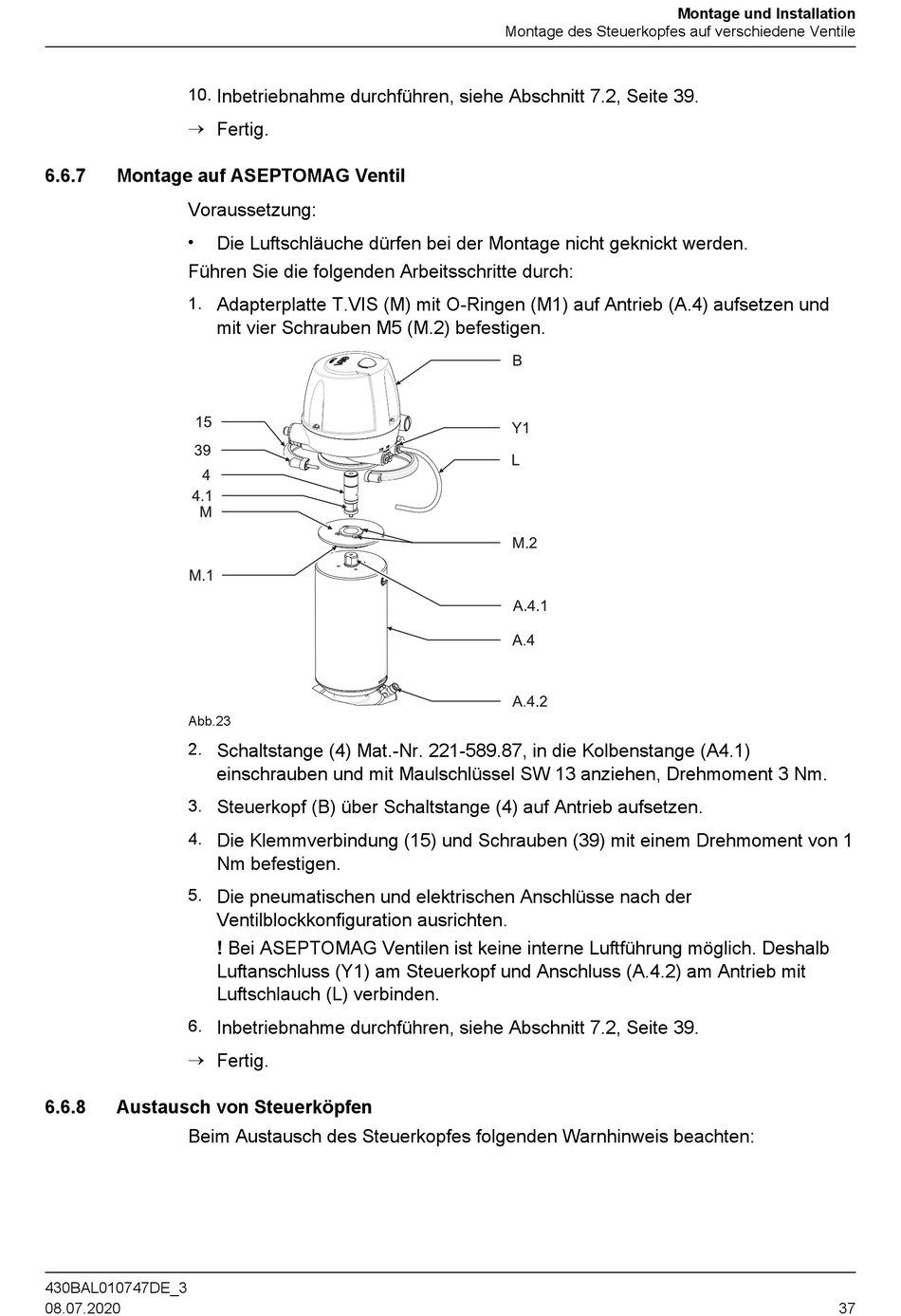

Montage auf ASEPTOMAG Ventil

Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
Abb.23
2.
3.
4.
5.
6.
®
6.6.8 Austausch von Steuerköpfen
Beim Austausch des Steuerkopfes folgenden Warnhinweis beachten:
430BAL010747DE_3
08.07.2020
Inbetriebnahme durchführen, siehe Abschnitt 7.2, Seite 39.
Fertig.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Adapterplatte T.VIS (M) mit O-Ringen (M1) auf Antrieb (A.4) aufsetzen und
mit vier Schrauben M5 (M.2) befestigen.
Schaltstange (4) Mat.-Nr. 221-589.87, in die Kolbenstange (A4.1)
einschrauben und mit Maulschlüssel SW 13 anziehen, Drehmoment 3 Nm.
Steuerkopf (B) über Schaltstange (4) auf Antrieb aufsetzen.
Die Klemmverbindung (15) und Schrauben (39) mit einem Drehmoment von 1
Nm befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
! Bei ASEPTOMAG Ventilen ist keine interne Luftführung möglich. Deshalb
Luftanschluss (Y1) am Steuerkopf und Anschluss (A.4.2) am Antrieb mit
Luftschlauch (L) verbinden.
Inbetriebnahme durchführen, siehe Abschnitt 7.2, Seite 39.
Fertig.
Montage des Steuerkopfes auf verschiedene Ventile
